多工位级进冲压成型工装结构设计

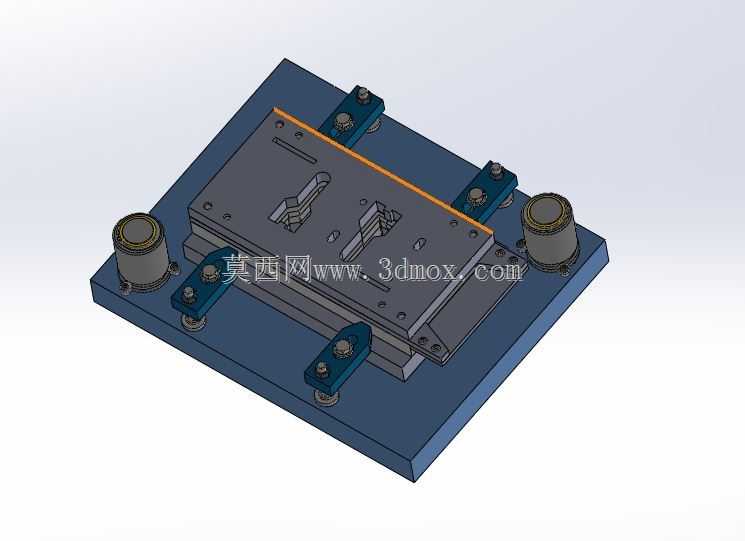

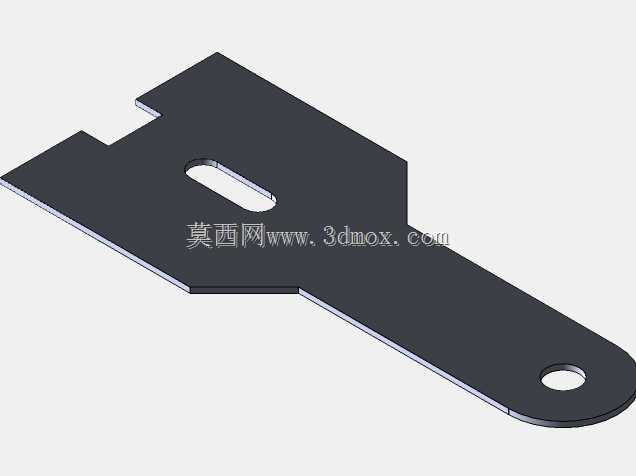

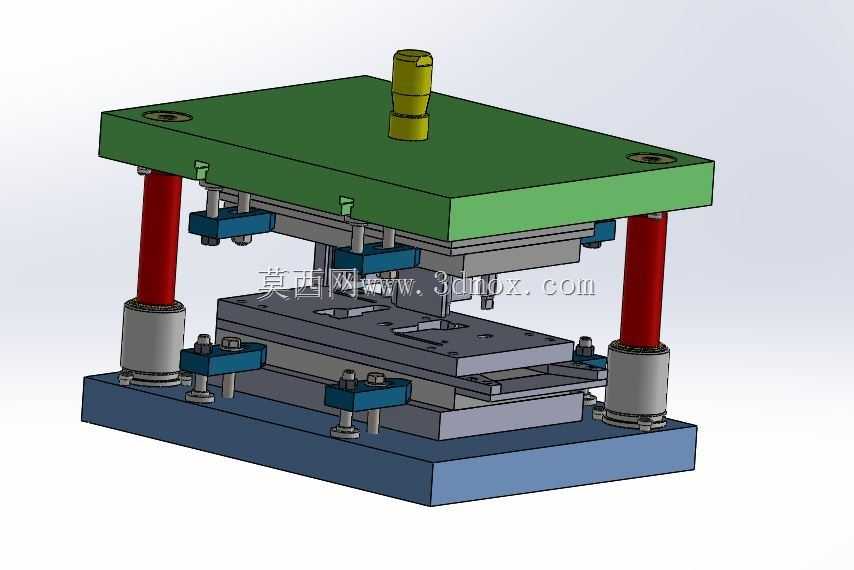

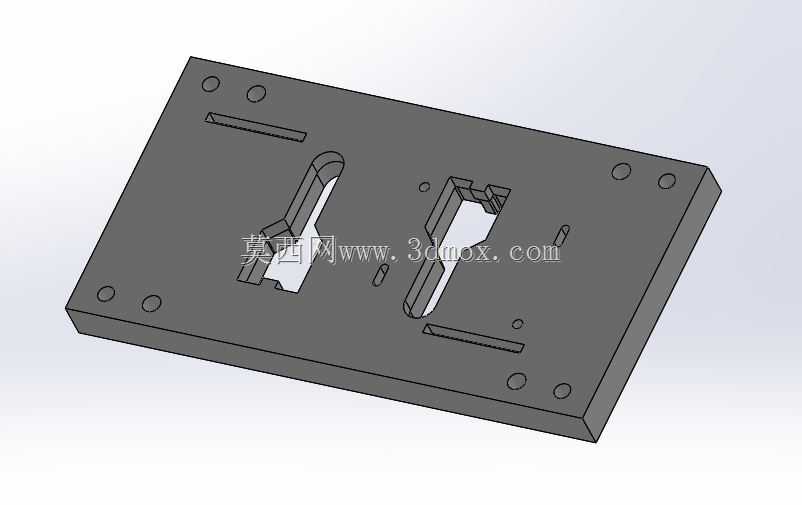

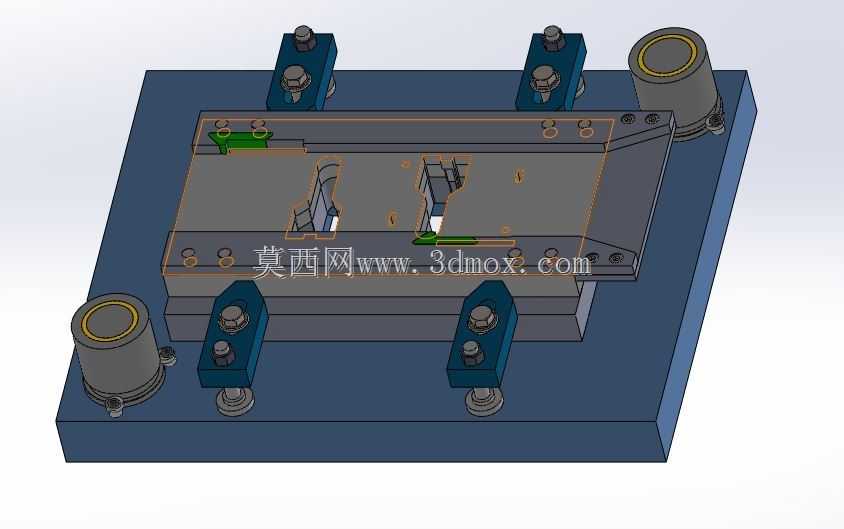

这套多工位级进冲压工装，主要面向中小尺寸薄金属五金件的批量连续冲压生产场景，常见于电子五金接插件、小型家电金属结构件、汽车小尺寸冲压配件的量产加工环节，能够在单台压力机的单次行程内，同步完成多道序的冲压加工动作，相比单工序模能够大幅降低工件多次定位带来的精度误差，同时减少工序间工件转运的人力与时间成本，适配大批量连续化的冲压生产需求。整套工装采用标准的三板模架结构，上下模座通过四角的独立导柱导套组件实现精准导向，导柱配套的缓冲限位结构能够在合模过程中抵消部分侧向冲击力，避免上下模对位偏移，保障长期冲压作业的模架对位精度。上模部分集成了模柄安装结构，能够直接适配常规开式压力机的滑块安装位，无需额外定制转接法兰，降低产线适配改造成本；上模座下方依次排布了冲裁、折弯、成型等多组不同功能的凸模组件，各工位之间设置了精准的步距定位结构，配合带料导正销能够实现带料的自动送料定位，每一次冲次即可完成一个工位的加工动作，带料逐步送进即可在末端输出成型完成的成品工件。下模部分对应上模的各工位设置了配套的凹模镶块，所有成型工位的镶块均采用独立快换结构设计，当某一工位的刃口出现磨损或者成型尺寸出现偏差时，无需拆解整套模具，仅需更换对应位置的镶块即可快速恢复生产，大幅降低模具维护的停机时间。下模座上还设置了弹性卸料结构，通过内置的弹性元件提供稳定的卸料力，能够在开模瞬间将抱紧在凸模上的带料平稳脱出，避免带料变形影响后续工位的送料精度。整套工装的安装边界充分适配常规中小吨位开式压力机的工作台安装尺寸，上下模座的安装槽位采用通用标准尺寸设计，无需对压力机工作台进行额外改造即可完成装夹；模架整体的闭合高度、开模行程均按照常规薄料冲压的工艺参数设计，能够适配0.1mm到2mm厚度的冷轧钢板、不锈钢带、铜带等常用冲压带料的加工需求。设计过程中充分考虑了冲压作业的安全防护需求，各工位的工作区域预留了安全检测元件的安装位，可配套误送料检测装置，当带料送进步距出现偏差时能够快速触发压力机停机信号，避免模具损坏或者生产安全事故。整套结构的受力分布经过反复优化，合模时的冲压力均匀分散到模架的各个支撑点位，避免长期冲压作业出现模座变形的问题，有效延长模具的整体使用寿命。
