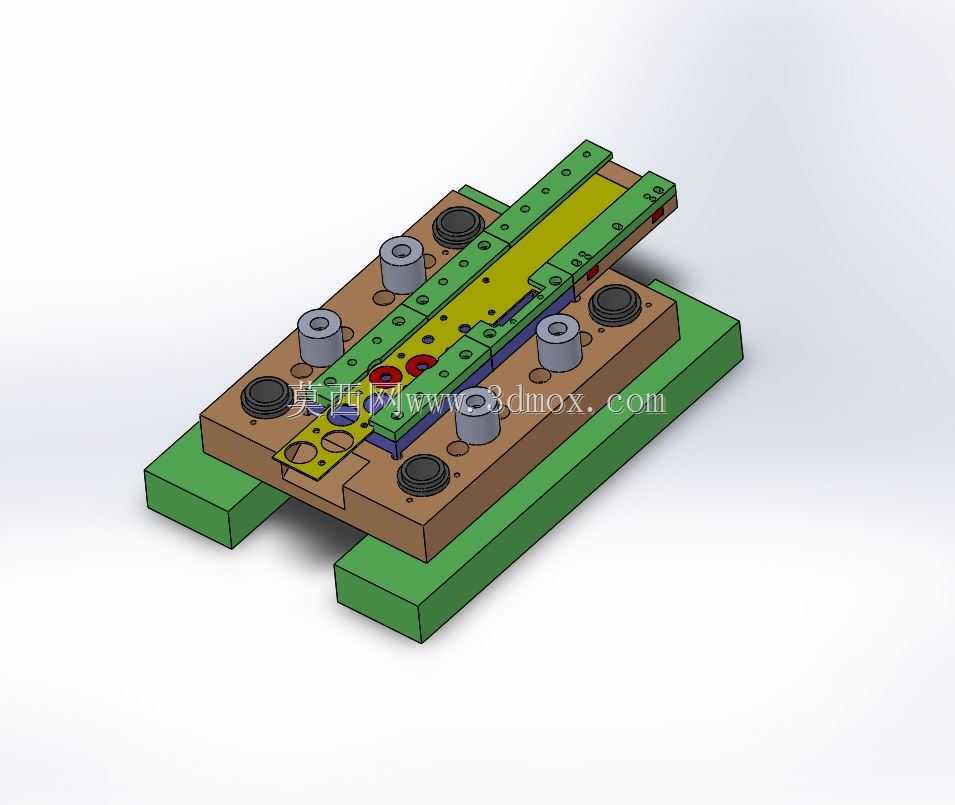

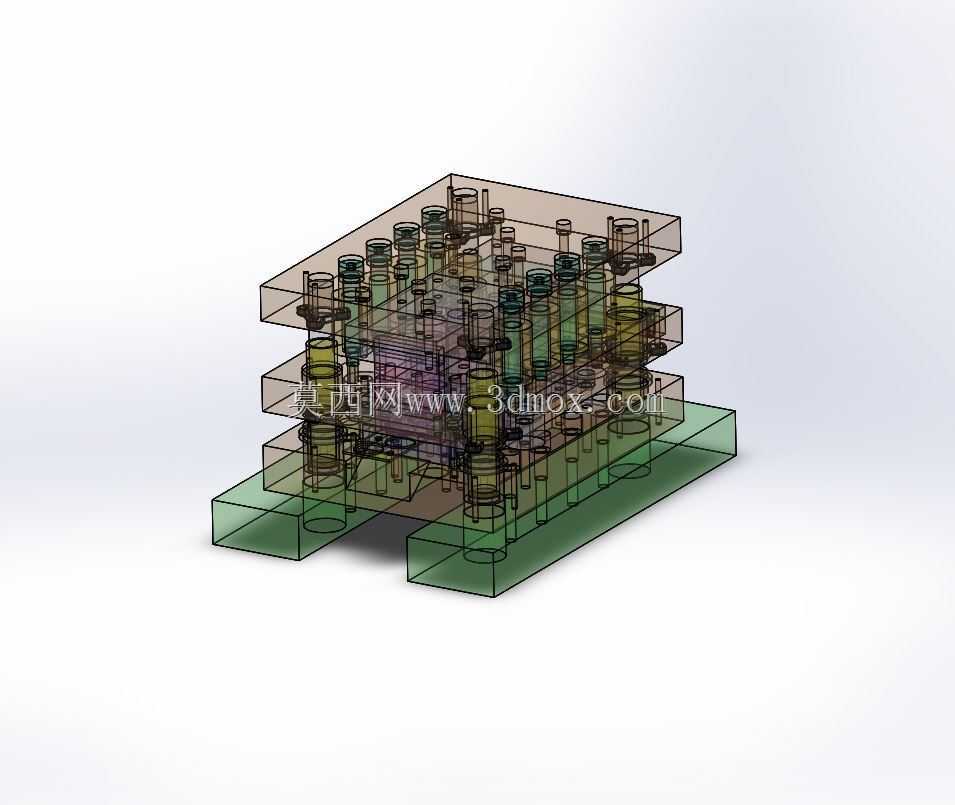

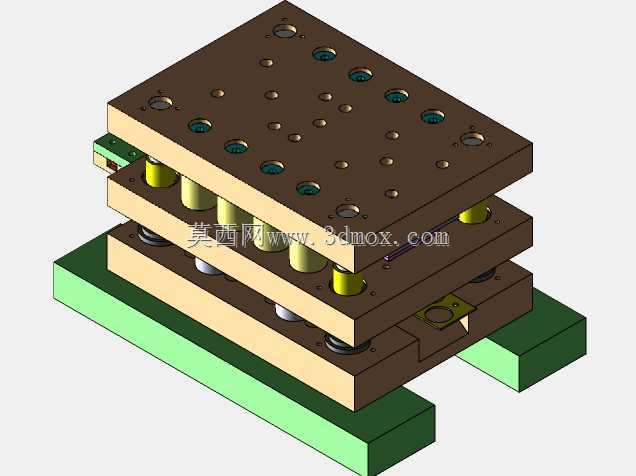

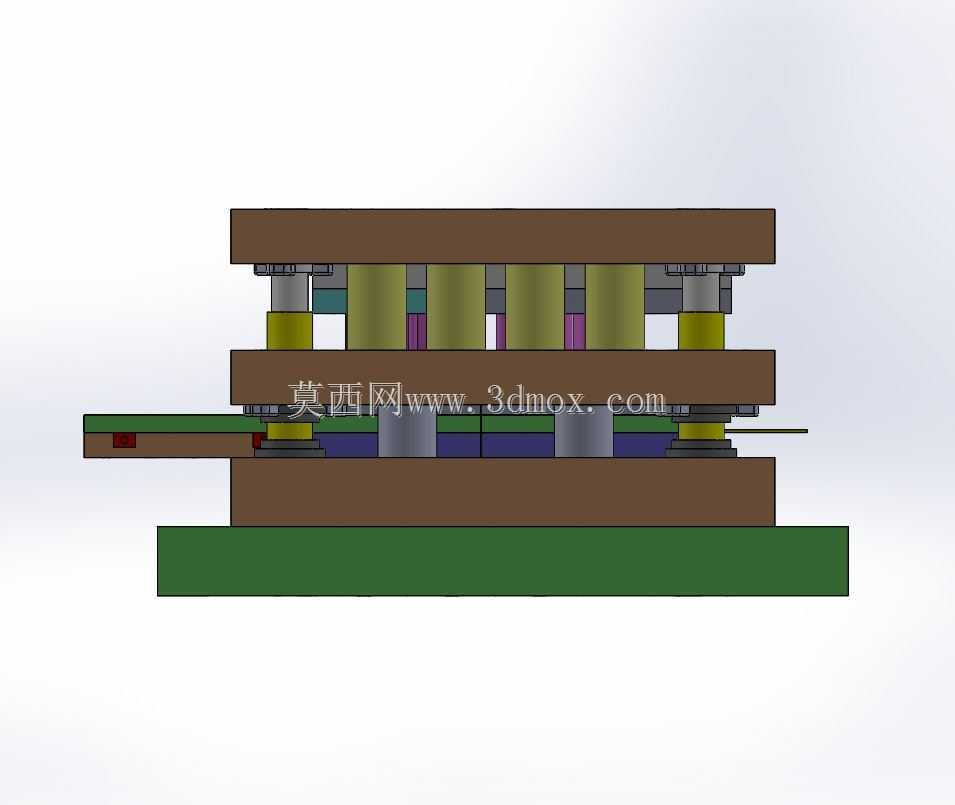

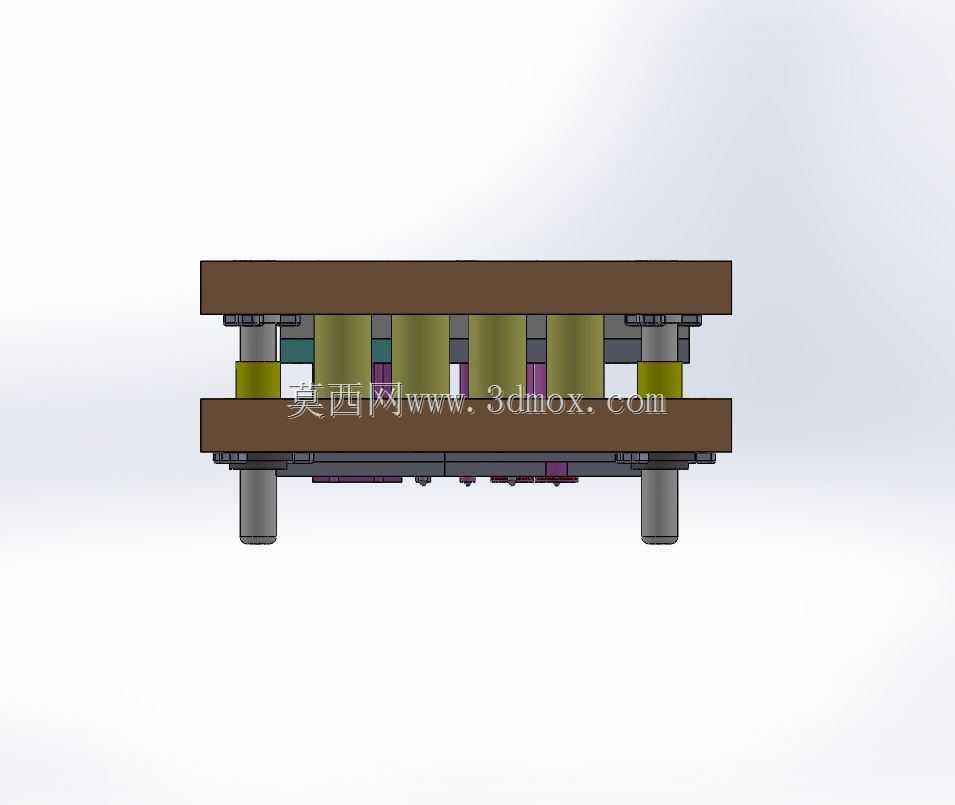

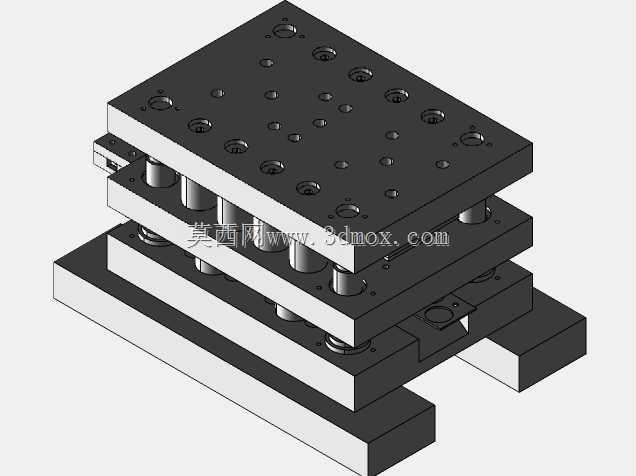

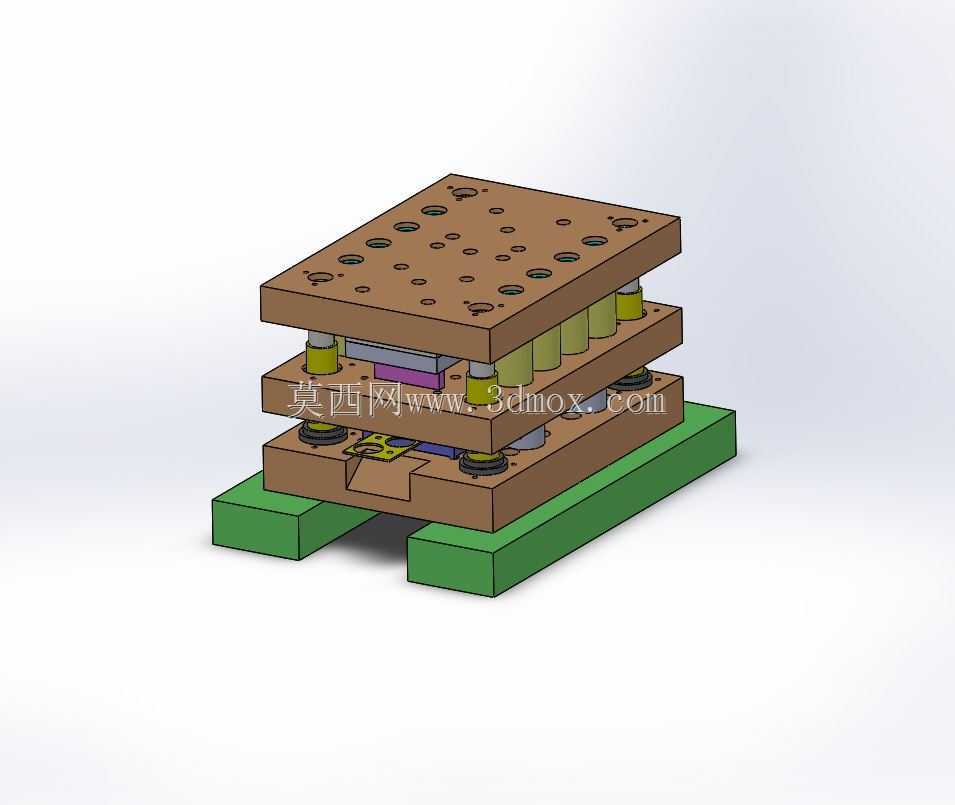

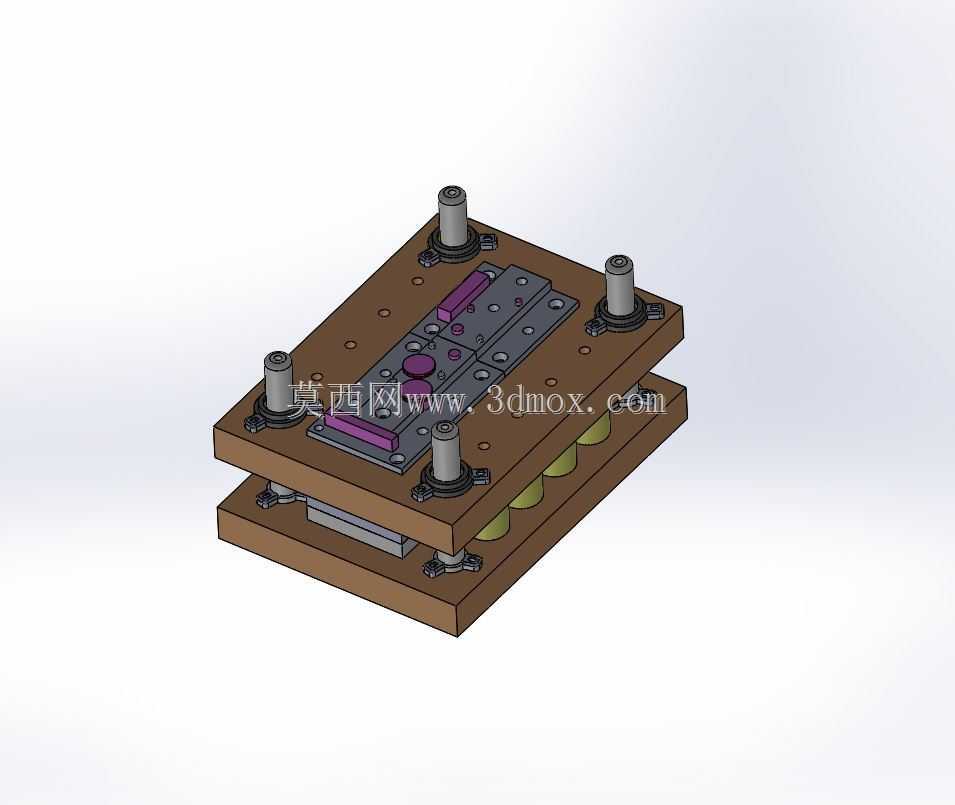

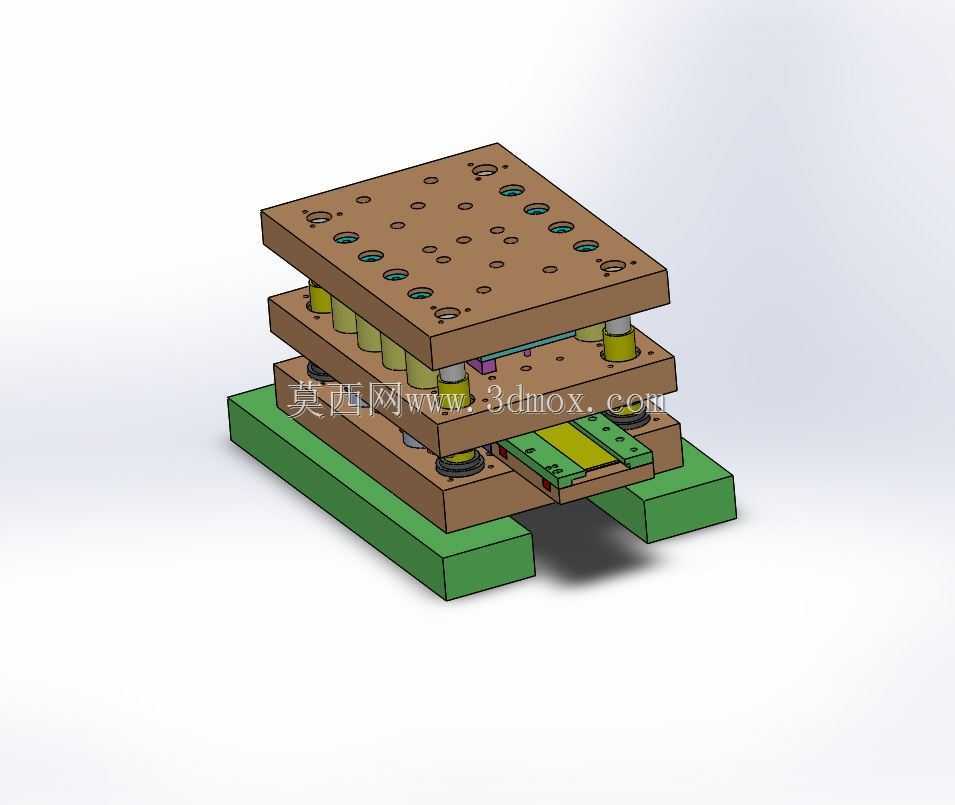

金属板材级进式切割冲压模具结构

该套模具为金属板材连续加工用级进式切割冲压工装，主要应用于家电五金、汽车零部件、电子钣金等行业的批量冲压生产场景，适配常规开式机械冲床安装使用，可在单次冲床行程联动下完成金属带料的多工位连续送进、定位、切割、成型等工序，替代单工序模的多次装夹、转运、定位操作，大幅提升薄金属板材零件的批量加工效率与成型精度一致性。整套模具采用标准三板式模架结构，上下模座选用高强度铸铁材质加工，保证长期冲压作业下的结构刚性与抗形变能力，模架四角配置导柱导套组件，导柱与导套采用间隙配合精度等级，合模过程中可实现上下模的精准对位，避免凸凹模错位啃模，有效延长模具核心工作部件的使用寿命。模具上模部分集成弹性卸料组件，采用矩形弹簧搭配卸料板结构，冲压作业时卸料板先压紧待加工带料，再完成冲切动作，开模时可将箍在凸模上的板材顺利脱出，防止带料随凸模上行移位，保障连续送料的顺畅性。下模部分设置精准定位挡料结构与废料导出通道，切割产生的边角废料可沿预设斜面滑落至模具外侧，避免废料堆积在型腔内影响后续冲压精度，同时下模预留标准模柄安装位与压板固定槽，可适配多数常规吨位冲床的安装接口，无需额外改装即可快速上机调试。设计过程中充分考虑冲压作业的受力分布，凸凹模工作刃口采用合金工具钢材质预留热处理硬度区间，各工位间距按照标准带料送进步距精准排布，既保证各工序加工互不干涉，又最大化提升板材利用率，减少原材料浪费；模具整体闭合高度、安装孔位尺寸均符合通用冲床的安装边界要求，上下模座的外形尺寸预留足够的压板装夹空间，导柱长度满足开模状态下的安全导向行程，避免合模超程损坏模具部件。整套结构兼顾连续冲压的稳定性与维护便捷性，易损的冲切部件采用快换式固定结构，日常刃口维护与部件更换无需完全拆解模架，可有效缩短产线停机维护时长，适配中小尺寸钣金零件的大批量连续生产需求，可稳定完成薄钢板、镀锌板、铝板等常见金属板材的切割、冲裁、浅成型加工工序，加工出的零件尺寸一致性好，断面平整无明显毛刺，可减少后续去毛刺的二次加工工序。
