自定心圆形工件夹持台钳结构设计

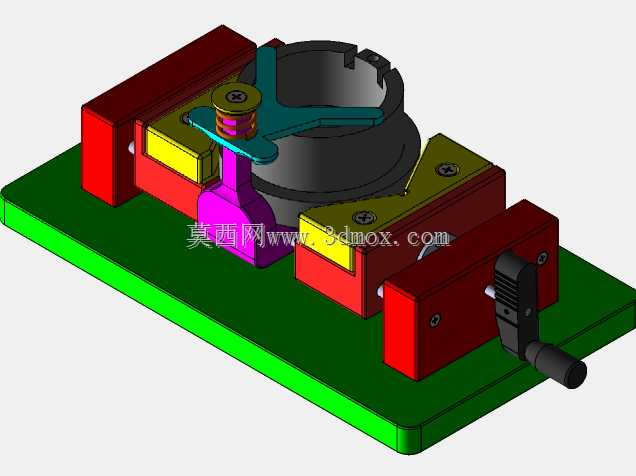

　　在轴类、盘类回转体零件的机加工、装配检测工序里，普通平口钳始终存在装夹找正耗时久、同轴度难以保证的痛点，这款自定心夹持台钳正是针对这类场景开发的专用工装，区别于传统单丝杆驱动单活动钳口的结构，它采用对称式双滑块同步驱动逻辑，能在装夹过程中自动完成工件的中心找正，不需要操作人员反复敲打工件调整位置，能大幅缩短单件装夹的辅助时间。从实际使用场景来看，这类工装常布置在钳工台、小型钻铣床、台式攻丝机的工作台面上，用来夹持圆形坯料进行钻孔、铰孔、攻丝、端面打磨、小部件压装等作业，尤其适合小批量多品种的加工场景，不需要针对不同直径的工件更换专用卡爪，适配范围内的工件可以直接装夹，换型效率远高于定制化专用夹具。

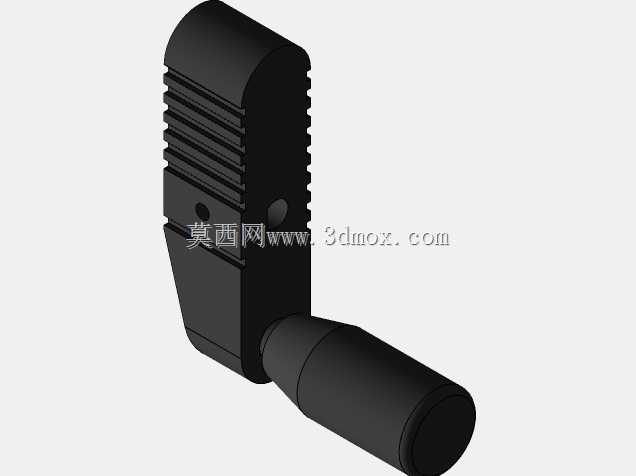

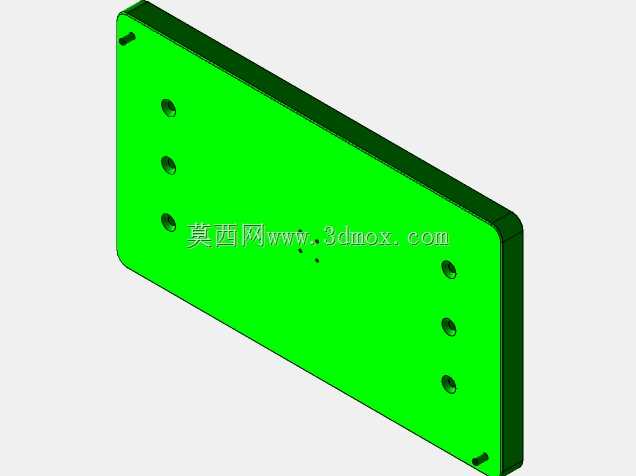

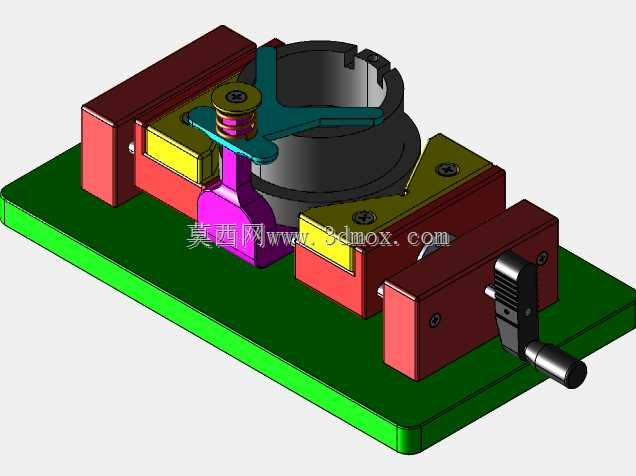

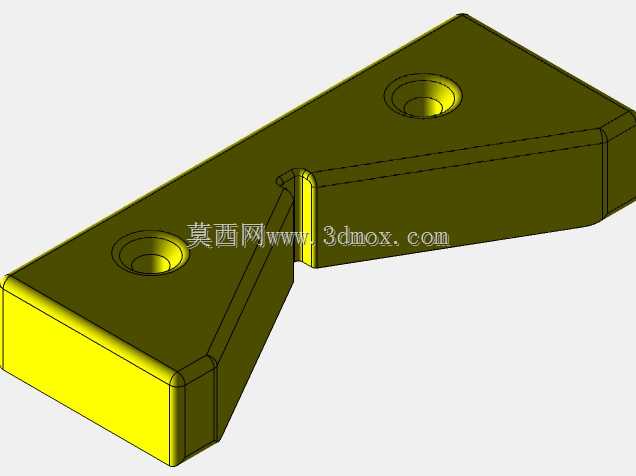

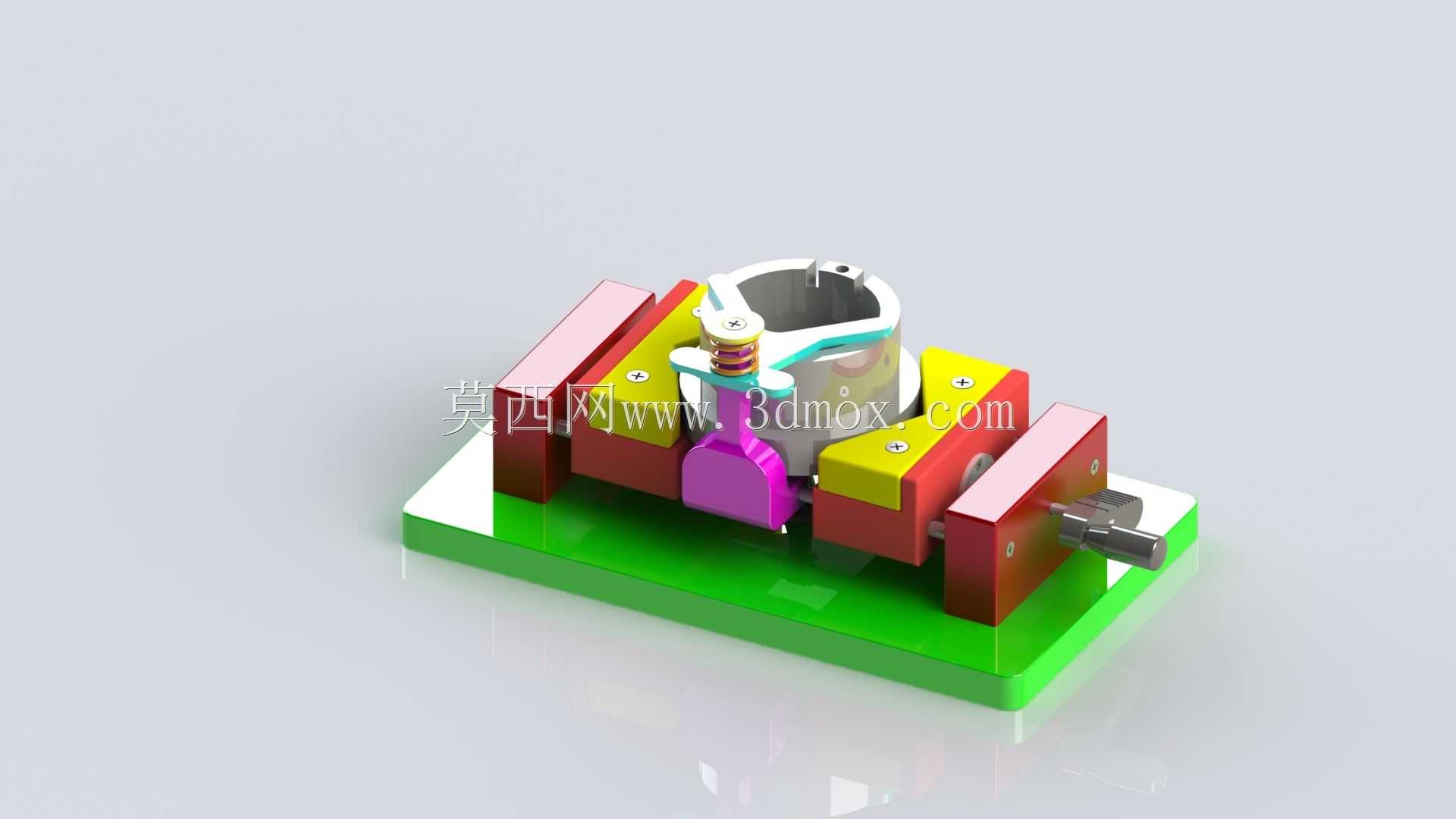

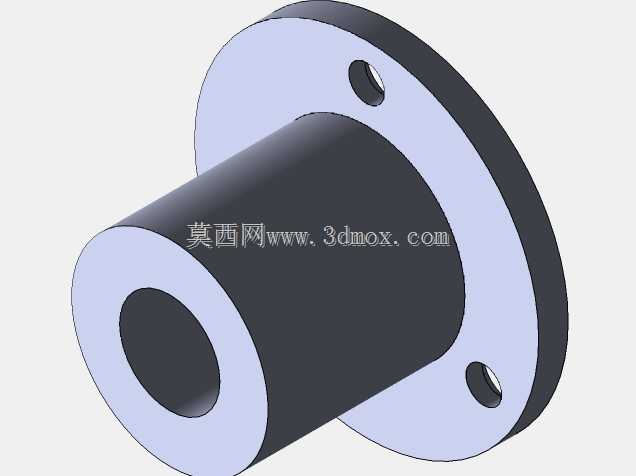

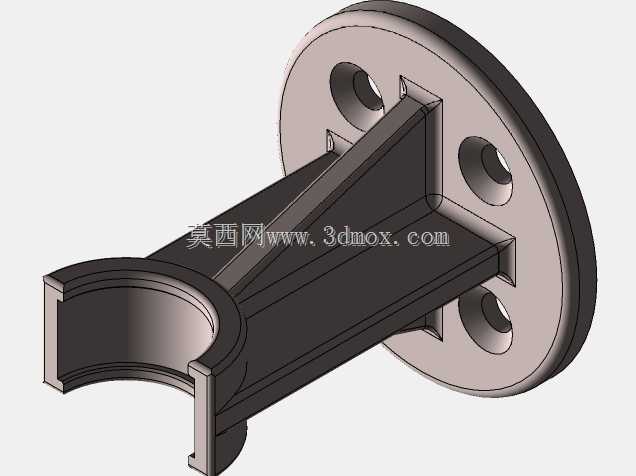

　　从功能特性上看，这款台钳的核心是对中夹持功能，两侧钳口通过底部的联动机构实现同步开合，驱动端采用侧置的丝杆旋钮结构，操作人员转动端部的手柄时，两个活动钳块会以相同的进给速度向中心靠拢，最终将圆形工件稳定夹持在台钳的中心轴线上，钳口与工件接触的位置做了适配圆弧面的贴合设计，相比普通平口钳的平面钳口，和圆形工件的接触面积更大，夹紧时不会出现工件受力点偏移、夹伤工件表面的问题，夹持状态下工件的径向跳动量可以控制在较小范围内，能满足普通精度等级的加工要求。台钳底座采用平板式结构，底座上预留了标准的T型槽安装位，可以通过T型螺栓直接固定在标准工作台上，安装边界和普通6寸台钳基本一致，不需要对现有工作台做额外改造，替换原有普通台钳即可直接投入使用。

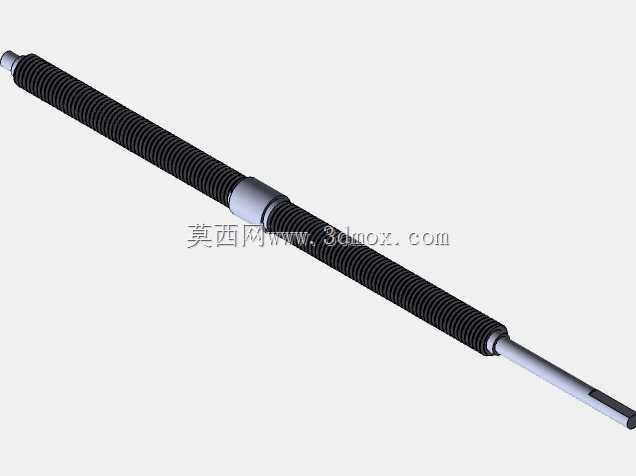

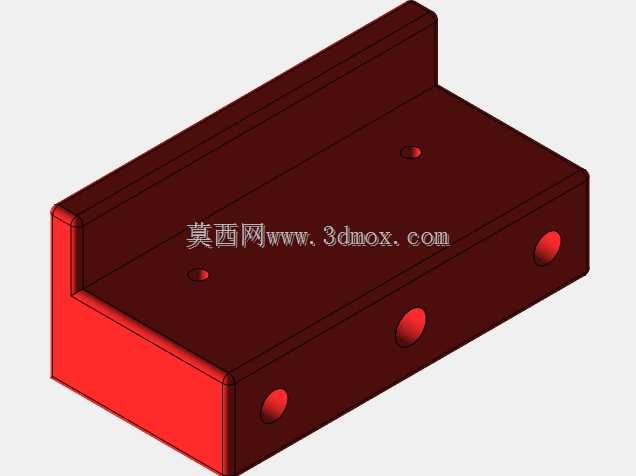

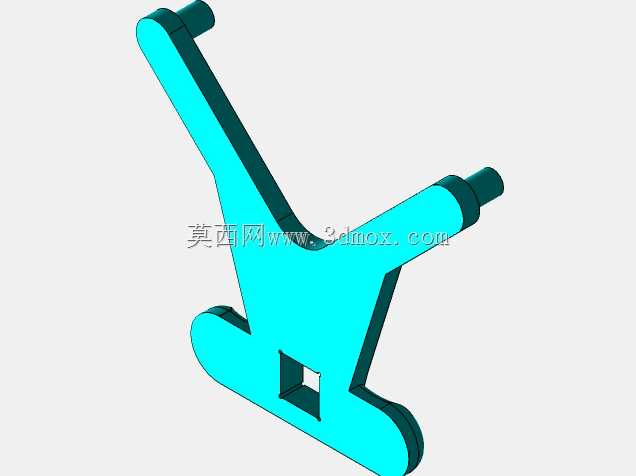

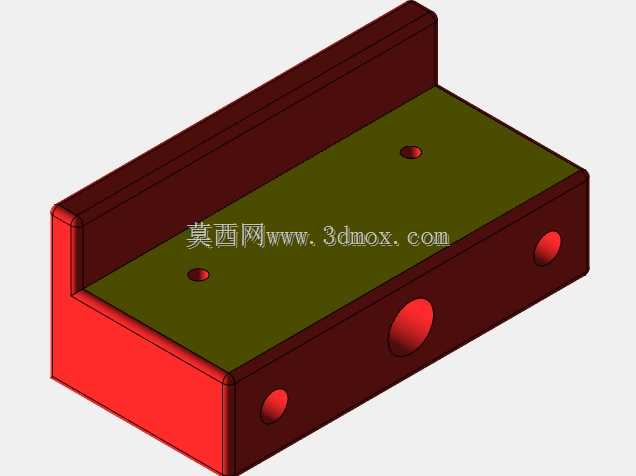

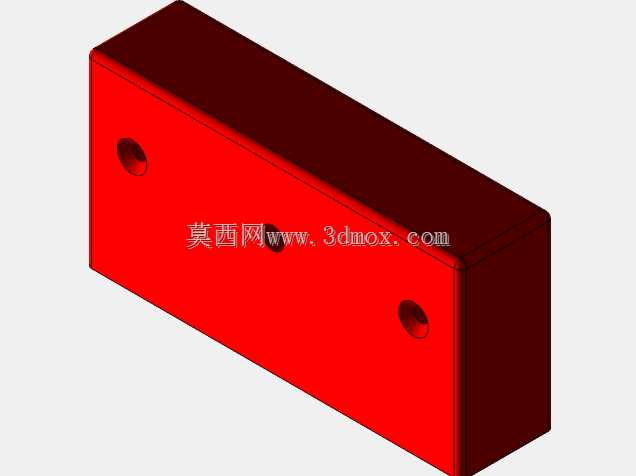

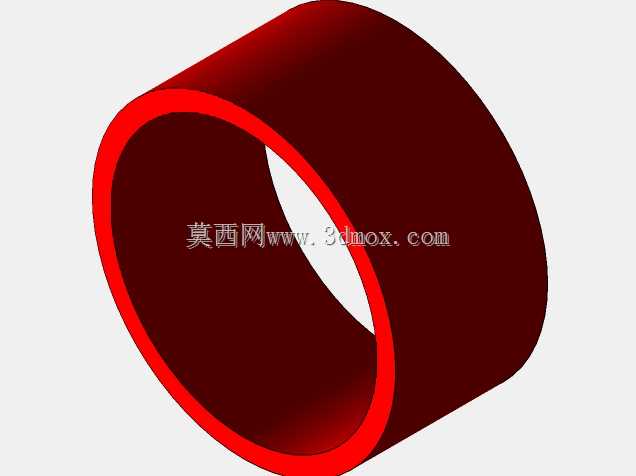

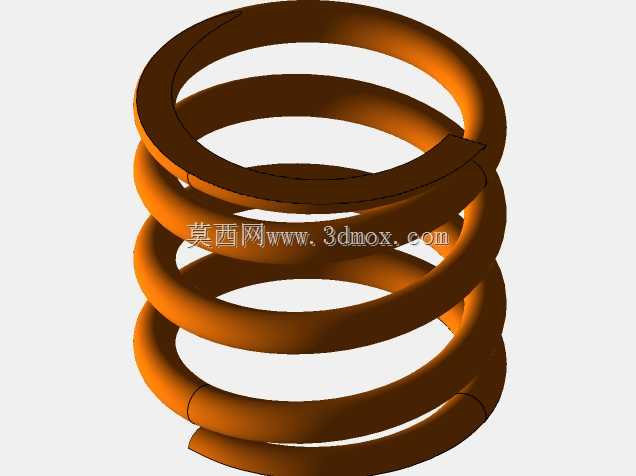

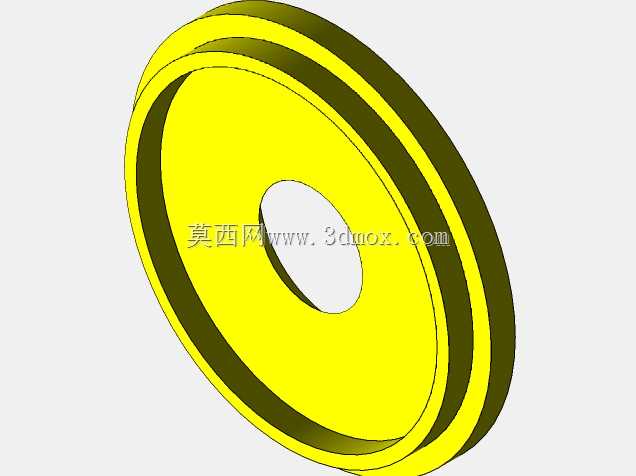

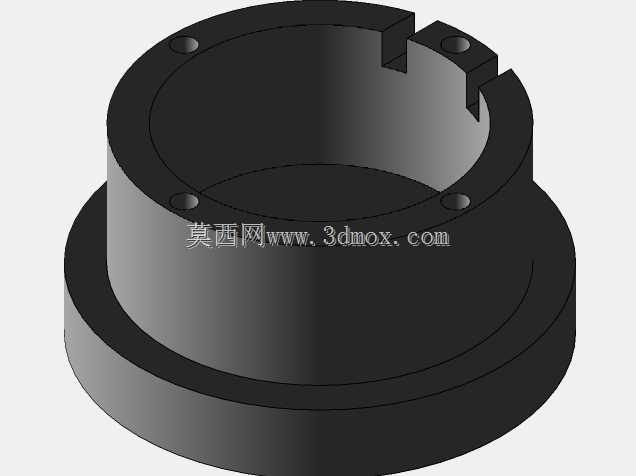

　　设计思路上，这款结构没有采用复杂的液压或气动驱动方案，完全采用纯机械联动结构，维护成本极低，没有额外的动力源需求，手动操作即可完成夹紧动作，适合没有压缩空气、液压站配置的小型加工工位使用。结构拆解来看，底座采用加厚钢板加工而成，作为整个机构的承载基础，保证夹紧过程中不会出现结构变形；两个对称布置的钳口滑块安装在底座的直线导向槽内，导向槽和滑块之间采用小间隙配合，保证滑动顺畅的同时不会出现晃动间隙，避免夹持时出现中心偏移；联动机构藏在底座内部，通过等距传动的结构保证两侧滑块的移动距离完全一致，不会出现单侧进给快、单侧进给慢导致的中心偏移问题；顶部额外设置的压紧压臂结构，可以在径向夹紧工件之后，从轴向对工件施加向下的压紧力，避免加工过程中工件受轴向力出现向上窜动的问题，尤其是在钻削、攻丝这类存在轴向进给力的工序里，这个压臂结构能大幅提升装夹的可靠性，防止工件飞出造成安全隐患。

　　从安装尺寸边界来看，整个台钳的底座长宽尺寸适配常规小型工作台的安装空间，钳口的开合范围覆盖了常见小型盘类、轴类零件的直径尺寸，不需要额外加高垫铁就可以直接装夹一定高度范围内的工件，钳口的夹紧行程经过合理设计，在覆盖常用工件尺寸的同时，不会出现丝杆空行程过长导致操作效率低的问题。操作逻辑上，操作人员只需要先将手柄逆时针转动打开钳口到大于工件直径的位置，把工件放在两个钳口中间的承托面上，再顺时针转动手柄带动两侧钳口同步靠拢夹紧工件，之后扳动顶部的压臂锁紧工件上端面，就可以完成整个装夹流程，整个过程不需要打表找正，对操作人员的技能要求更低，新入职的操作人员经过简单讲解就可以熟练操作。在长期使用的维护层面，整个结构的运动副都暴露在易维护的位置，定期给导向槽、丝杆位置加注润滑脂就可以保证机构长期顺畅运行，没有易损的精密电子元件，即使在车间多粉尘、多切削液的环境下也能稳定工作，不会因为环境污染物导致机构卡滞失效。和传统三爪卡盘相比，这款台钳的装夹操作空间更大，工件上下料更方便，尤其是针对带不规则伸出结构的盘类零件，不会出现卡盘卡爪和工件伸出结构干涉的问题，装夹适应性更强。
