电动驱动散料输送平板刀闸结构设计

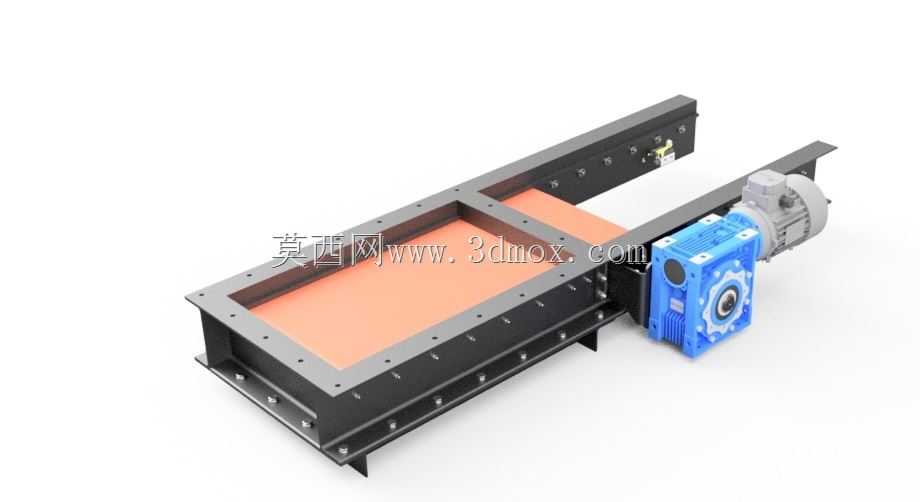

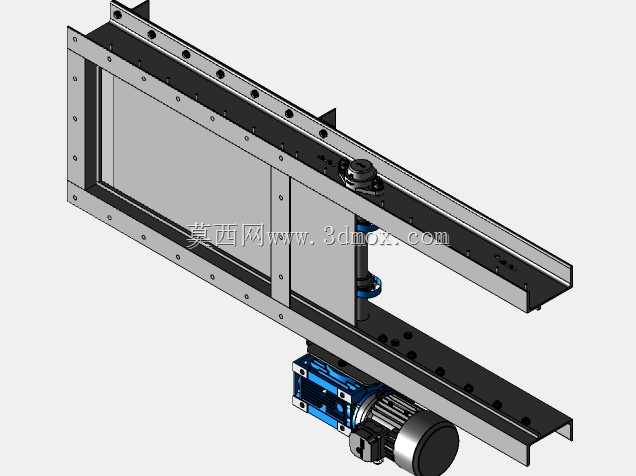

该刀闸主要应用于矿山、建材、粮食加工、煤炭储运等散状物料处理场景，安装在料仓出料口、溜槽转接段、输送设备进料端位置，承担物料通断控制、料流截停、检修隔离的核心作用，可适配粉状、颗粒状、小块状等多种散料工况，解决传统手动闸阀操作费力、密封不严、远程控制难的痛点，适配连续化生产的物料输送系统需求。设备整体采用框架式刚性结构，主体闸框采用型钢与钢板拼焊成型，预留标准法兰连接孔位，可直接与上下游方形溜槽、料仓出料口对接，安装时需保证闸板运行方向与料流方向垂直，预留足够的闸板全开行程空间，避免闸板退出行程与周边设备产生干涉，安装边界需匹配对应溜槽的截面尺寸，保证法兰对接面的平面度，防止物料从连接缝隙泄漏。功能设计上，闸板采用平直耐磨钢板制作，表面做光滑耐磨处理，运行时沿闸框内置的导向槽做直线往复运动，切断料流时闸板完全覆盖过料截面，阻断物料下落通道，开启时闸板完全退至闸框侧腔，过料通道无遮挡，不会出现卡料、积料问题。驱动端采用蜗轮蜗杆减速结构搭配驱动电机，将电机的高速旋转转化为闸板的低速大推力直线运动，输出推力足以克服散料堆积产生的侧压力，保证闸板在满料工况下也能顺畅启闭，减速结构自带自锁特性，可在任意开度位置保持闸板位置固定，不会因为物料挤压出现闸板自行移位的问题，可根据工况需求调节闸板开度，实现料流大小的调节。设计过程中重点考量了散料工况的耐磨与密封需求，闸板与闸框的接触位置设置弹性密封组件，既可以阻挡细粉料从闸板缝隙溢出，又能减少闸板往复运行的磨损，延长设备使用寿命；闸框底部设置导向支撑结构，承托闸板的重量，避免长期运行后闸板出现下垂变形，影响密封效果；驱动单元与闸板的连接采用浮动式接头，可补偿加工与安装产生的微小同轴度误差，避免运行过程中出现卡滞。整体结构紧凑，驱动单元侧置安装，不会占用溜槽上下方向的安装空间，适配现有生产线的改造升级需求，无需对原有料仓、溜槽结构做大规模改动，即可完成设备加装，日常维护仅需定期检查密封件磨损情况、润滑导向接触面，维护成本低，运行可靠性强，可适配露天、室内等多种安装环境，满足不同行业散料输送系统的截料、控料需求。
