电动对夹式六英寸蝶阀结构设计

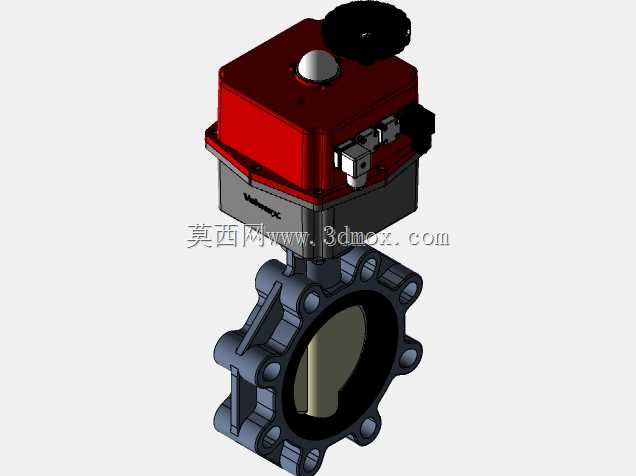

这款六英寸规格的电动蝶阀，主要面向市政给排水、暖通空调循环水、化工流体输送、轻工制程管路等场景的通断与流量调节需求，可适配清水、轻度腐蚀性流体、常温气态介质的管路控制作业，替代传统手动蝶阀实现远程自动化操控，降低人工操作强度，提升管路系统的控制响应效率。从实际用途来看，该阀件安装在管路中段，既可以完全截断管路内的介质流通，也可以通过阀板的不同开度调整，精准控制管路内的介质流量，适配不同工况下的流量配比、压力调节需求，电动驱动的结构设计也让其能够接入工业自控系统，配合传感器实现流量、压力的闭环自动调节。在功能特性上，上部的电动执行机构内置驱动电机、减速结构与位置反馈组件，可输出稳定扭矩带动下部阀杆转动，执行机构外壳采用密封式结构设计，能够适配常规工业车间、管廊的户外或半户外安装环境，避免粉尘、溅水对内部电气元件造成损伤；下部的对夹式阀体采用凸耳多孔结构设计，安装时可直接夹持在两片管路法兰之间，无需额外的阀体法兰结构，有效节省安装空间与管路配件成本；阀板采用流线型弧面结构，在全开状态下介质流通阻力小，压损远低于同口径的截止阀、闸阀，能够降低管路输送的能耗损失，阀板边缘的密封结构可保证截断状态下的密封性能，避免介质渗漏。从设计思路来看，整体采用模块化拆分设计，上部电动执行机构与下部阀体通过标准阀杆连接结构进行装配，后续维护时可单独拆分更换执行机构或者阀体密封件，无需整体拆卸管路，降低后期运维成本；结构设计时充分考虑安装边界，六英寸的通径尺寸匹配对应公称通径的管路法兰标准，阀体上的安装孔位完全对齐标准法兰的螺栓孔位置，安装时无需额外打孔适配；执行机构的整体外形尺寸控制在合理范围内，安装后不会超出管路侧方的常规操作空间，执行机构顶部预留手动操作结构，在断电或者调试状态下可通过手动方式完成阀板的启闭操作，兼顾自动控制与应急手动操作的双重需求。整体结构的受力设计经过优化，阀杆与阀体的配合部位设置耐磨衬套，长期开关动作下也不会出现阀杆晃动、密封偏磨的问题，可保证长期稳定的工况使用寿命。
