星型布局径向活塞动力传动结构

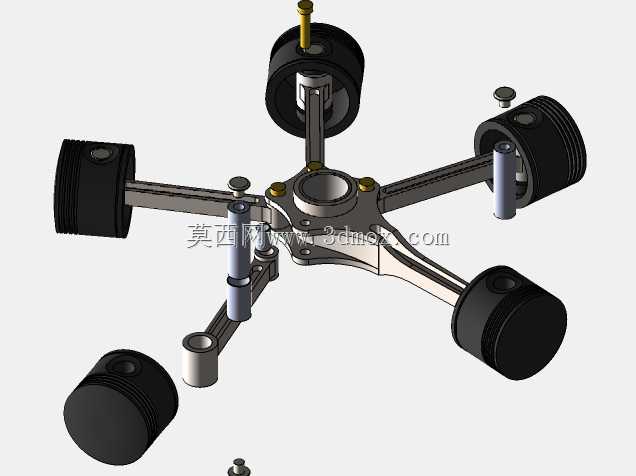

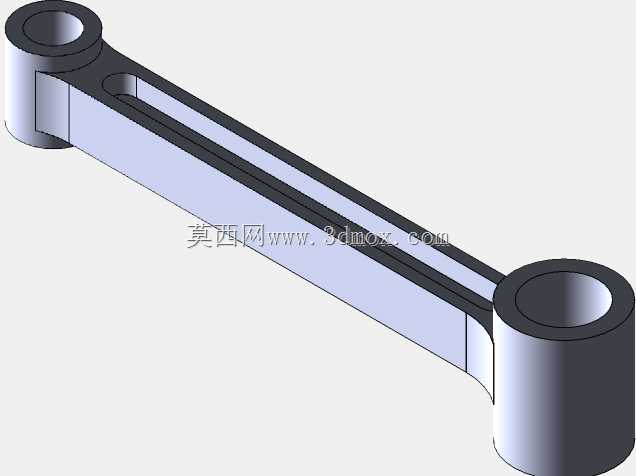

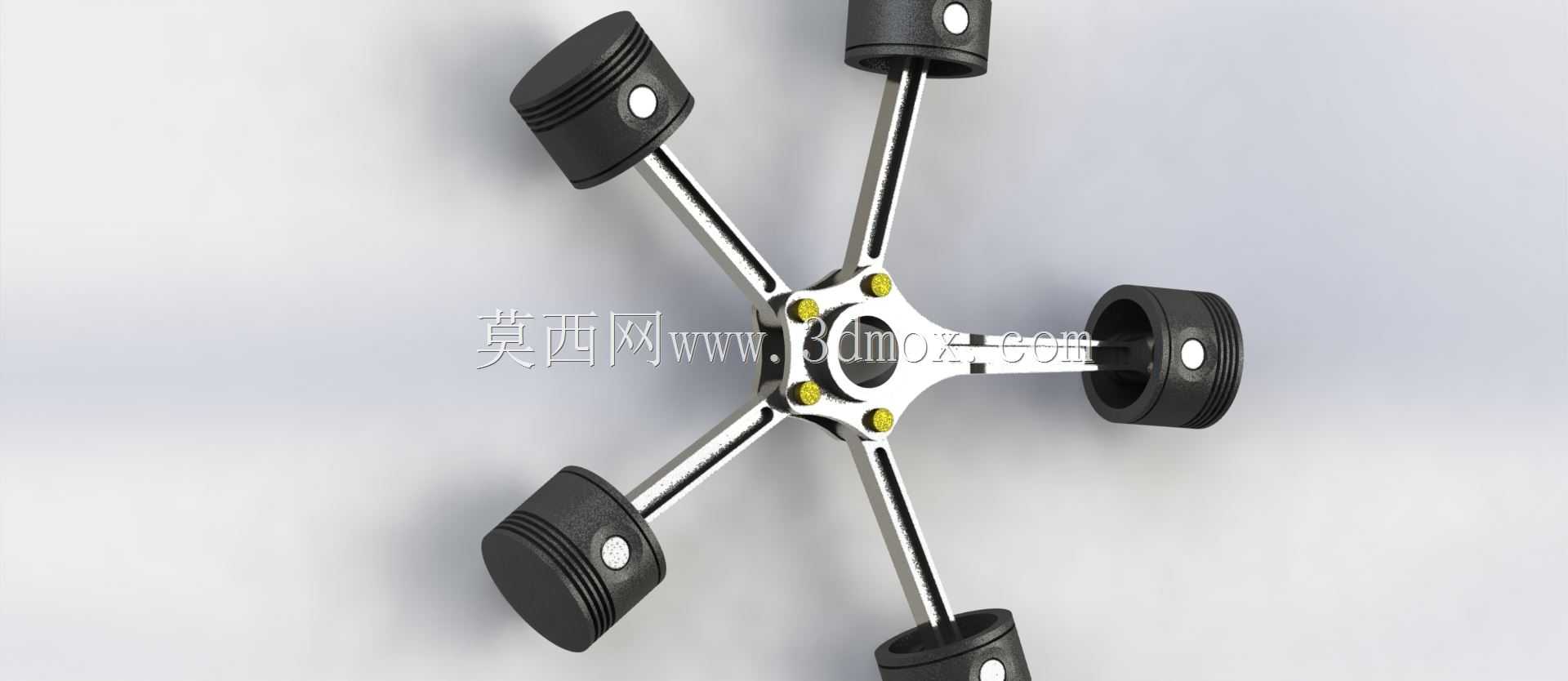

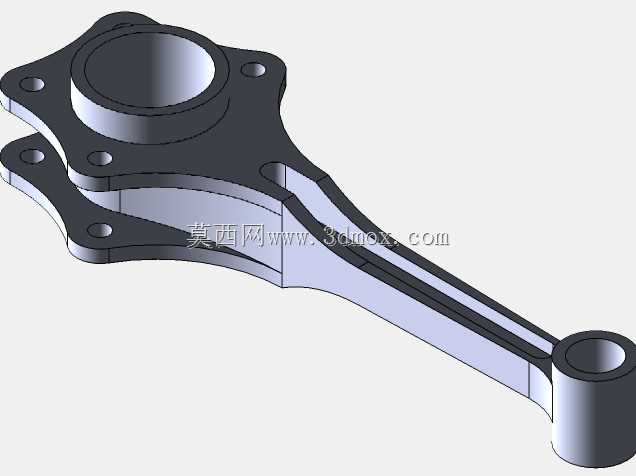

该径向活塞结构是小排量星型动力装置的核心做功组件，主要适配小型航空模型动力、便携应急动力单元、小型农林作业植保无人机动力模组等对径向尺寸紧凑度、功率密度有较高要求的应用场景，这类动力布局相比直列活塞结构，能在更小的整体占用空间内实现多缸协同做功，输出更平顺的扭矩特性，同时降低整机的重心高度，适配对安装空间轴向长度限制严苛的设备搭载需求。整套结构以中心曲柄转轴为动力输出核心，五组活塞连杆组件沿中心轴呈等角度放射状排布，每个活塞单元对应独立的缸套安装位，做功过程中活塞在缸套内做往复直线运动，通过铰接的连杆将直线推力转化为中心曲柄的旋转扭矩，多组活塞错峰做功可大幅降低输出轴的扭矩波动，减少配套传动系统的减震负载。设计阶段优先考虑了组件的运动干涉规避，所有连杆与中心曲柄的铰接点做了等距偏移设计，保证各活塞运动到上止点、下止点位置时，连杆摆角处于最优受力区间，降低铰接销轴的侧向剪切力，延长运动副的使用寿命；活塞外侧预留了标准活塞环的安装槽位，可适配常规密封环件实现缸内压力密封，中心转轴两端设计有标准化的轴伸接口，可直接连接联轴器、螺旋桨或减速齿轮组，无需额外做转接结构加工。从安装边界来看，整套结构的最大径向轮廓尺寸适配直径180mm以内的圆形安装舱位，轴向总厚度控制在65mm范围内，各活塞的缸套安装面处于同一径向分度圆上，安装时仅需要保证中心轴与安装舱的同轴度公差在0.02mm以内，即可保证所有活塞的运动同轴度要求，无需对单个活塞组件做单独的位置校准；连杆与活塞、曲柄的连接位置均采用可拆卸销轴固定，日常维护时可单独更换单个磨损的活塞或连杆组件，无需拆解整个动力核心，大幅降低后期运维的拆装难度。结构的受力设计上，对连杆的截面做了变厚度优化，在靠近曲柄铰接的受力集中区域适当增加截面厚度，靠近活塞销的位置做轻量化减重处理，在保证结构强度满足连续高转速运转需求的前提下，尽可能降低往复运动件的整体质量，减少运动过程中的惯性损耗，提升动力响应速度。
