燃油系统精密喷油器结构设计方案

　　这款喷油器结构主要面向内燃机燃油供给系统场景使用，是燃油喷射环节的核心执行部件，直接决定燃油雾化效果、喷射正时精度与各缸供油均匀性，广泛适配车用柴油机、小型通用汽油机以及工业固定式动力机组的燃油系统配置需求。从实际功能逻辑来看，该结构需要在高压油路与燃烧室之间建立可控的通断边界，既要承受燃油供给端的持续脉冲压力，也要阻断燃烧室高温燃气反向窜入油路，同时保证每次喷射的燃油量偏差控制在极小范围内，避免出现动力输出不稳、燃烧不充分的问题。

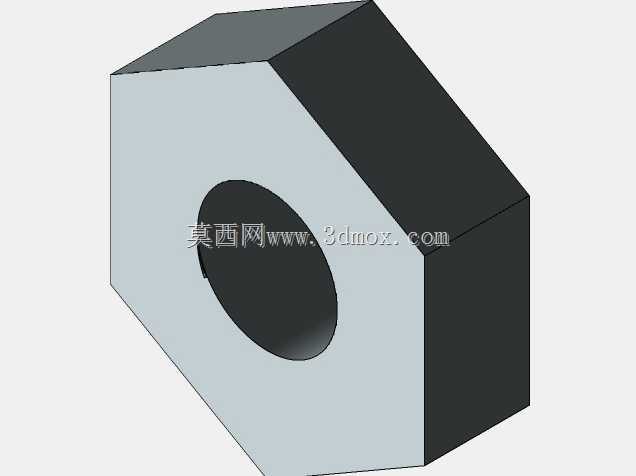

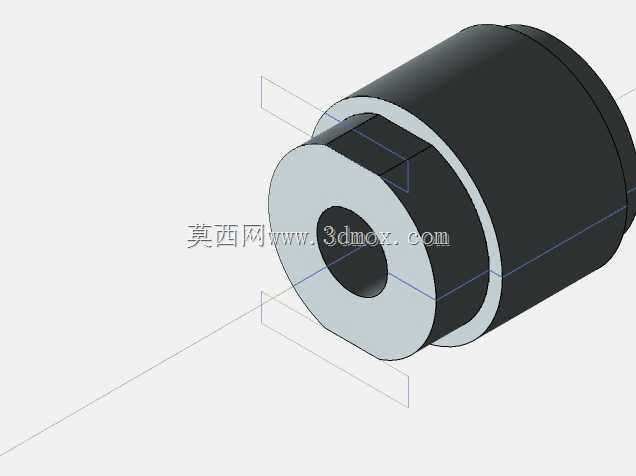

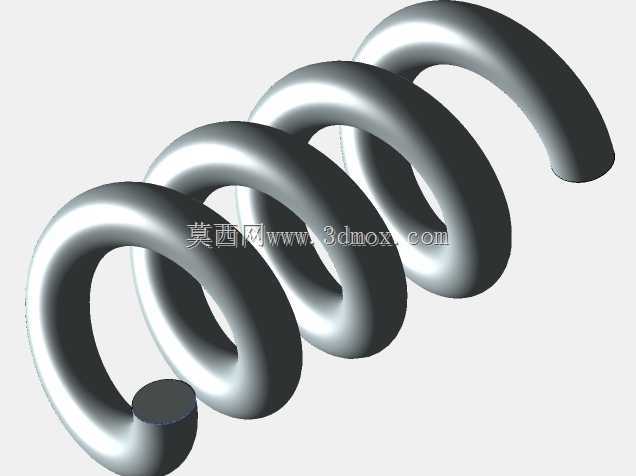

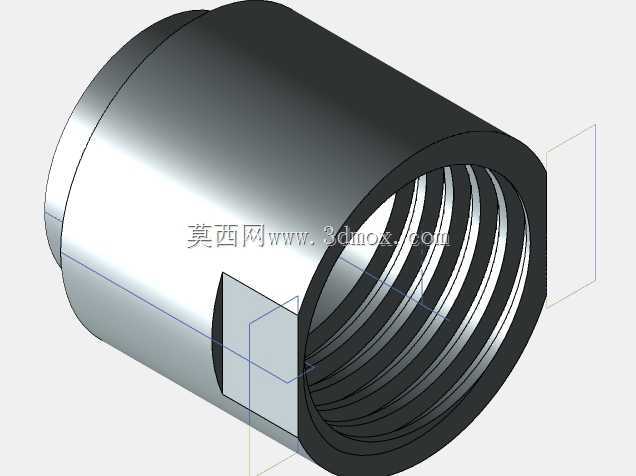

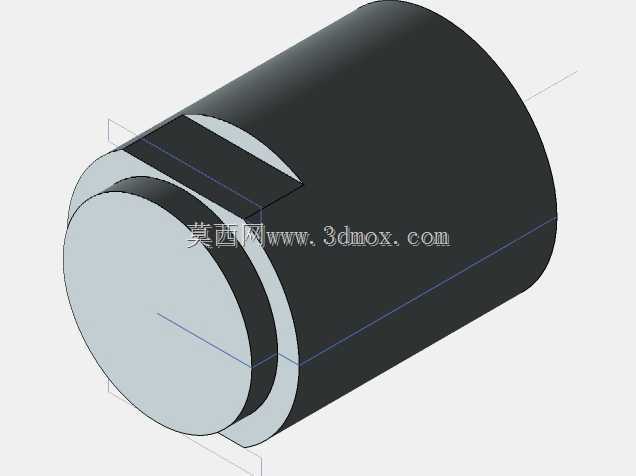

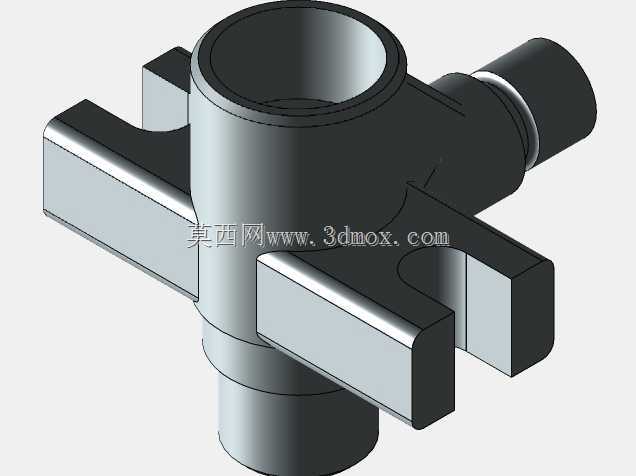

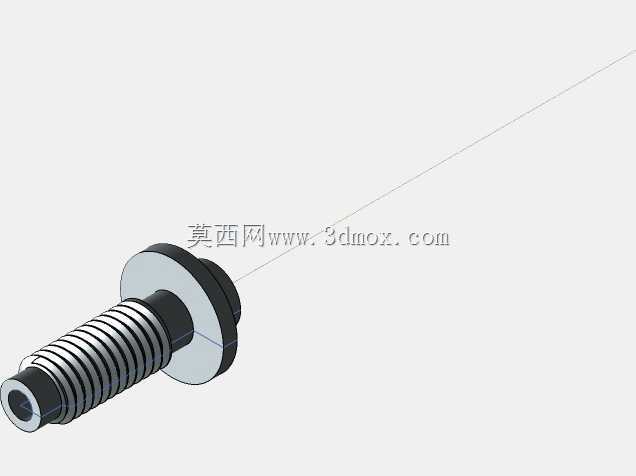

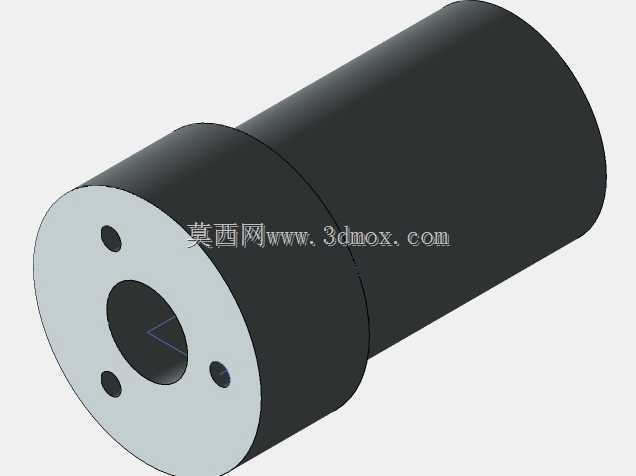

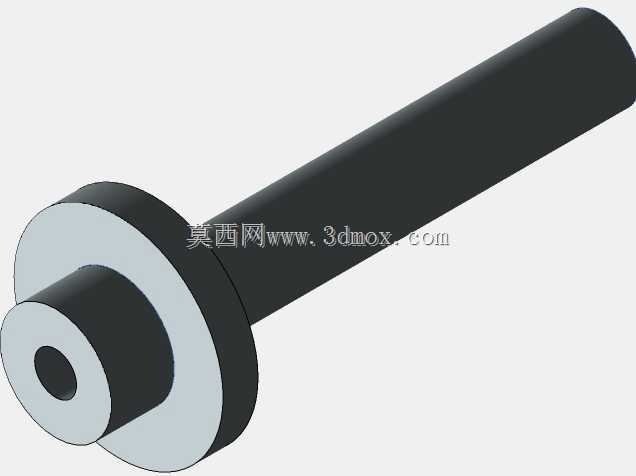

　　设计过程中优先梳理了内部流道的走向逻辑，进油端采用外螺纹接口结构，匹配通用燃油管路的连接标准，安装时可直接对接高压油管，无需额外设计转接结构；主体中部设置的定位凸台是安装定位的核心基准，凸台的两个平行平面可配合缸盖上的安装槽实现周向防转，限制喷油器装配后的转动自由度，保证喷孔的朝向与燃烧室的匹配位置完全符合设计要求。出油端的密封段采用阶梯式圆柱结构，配合铜质密封垫圈即可实现与缸盖安装孔的径向密封，无需额外增设密封结构就能满足高压工况下的密封要求。整体结构拆分为进油接头、阀体组件、针阀偶件、雾化头几个核心模块，各模块之间采用轴向压装加定位销的方式实现装配定位，既保证了同轴度公差要求，也便于后期拆解维护。

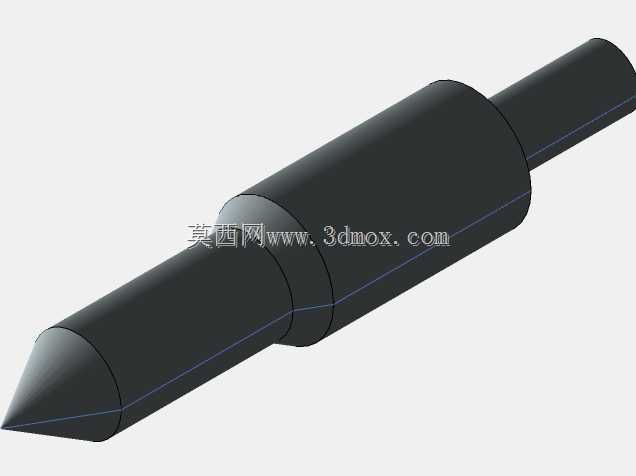

　　外形尺寸上，整体轴向长度控制在适配常规缸盖安装孔的深度范围内，最大径向尺寸不超过安装孔的预留间隙，安装时无需对缸盖结构做二次加工即可直接适配；侧向的回油接口采用快插式结构，可直接对接回油管路，将针阀偶件间隙泄漏的燃油导回油箱，避免油路出现异常憋压的问题。结构设计时特意将高压油腔的容积做了优化，缩小了无效容积占比，可有效降低喷射过程中的压力波动，提升每次喷射的响应速度；针阀的导向段长度经过反复校核，既保证了针阀上下运动的同轴度，避免出现卡滞问题，也尽可能减小了运动副的摩擦阻力，保证喷油动作的响应灵敏度。

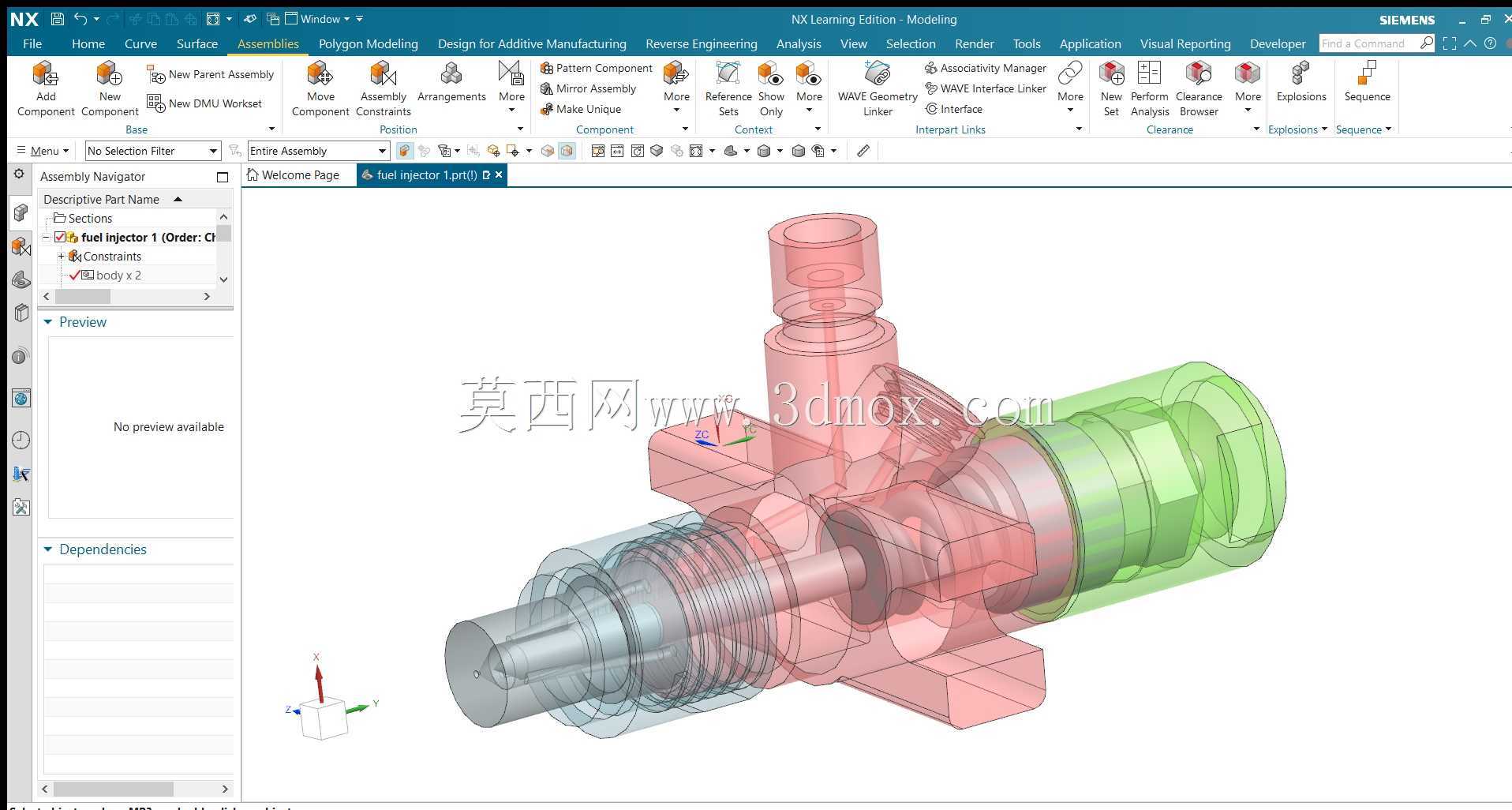

　　透明化的三维结构展示可清晰看到内部各零件的装配关系，流道的转折处均做了圆弧过渡处理，避免燃油流动过程中出现局部涡流，减少压力损失；各连接部位的壁厚均经过强度校核，可承受最高160MPa的燃油脉冲压力，不会出现结构变形或者开裂的问题。
