法兰连接直通式工业截止阀结构设计

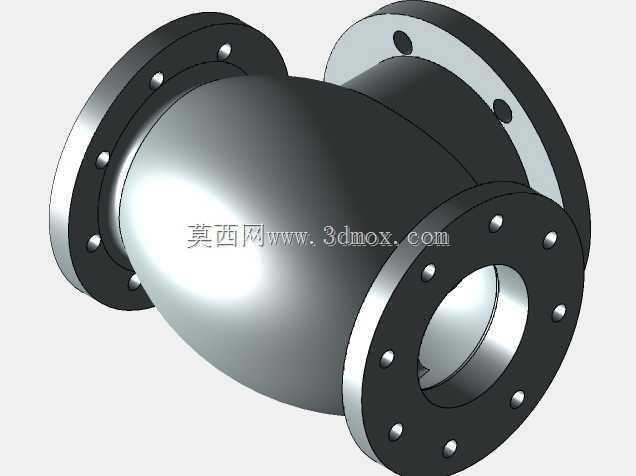

　　这款直通式法兰截止阀，主要面向石油化工、市政给排水、热力管网、常规工业流体输送系统的管路段截断控制场景，区别于节流类阀门，它的核心作用是实现管路介质的完全通断，不适合长期用于调节介质流量，避免密封面长期受介质冲蚀出现过早磨损。从结构设计逻辑来看，整体采用下进上出的流道布局，阀体为一体式铸造成型的流线型腔室，能减少介质流动过程中的涡流阻力，两端的法兰连接端严格匹配对应公称压力的法兰密封面尺寸，安装时可直接与同规格管路法兰通过螺栓组紧固，密封垫片适配金属缠绕垫或橡胶石棉垫，满足不同温度、压力等级的管路密封要求。

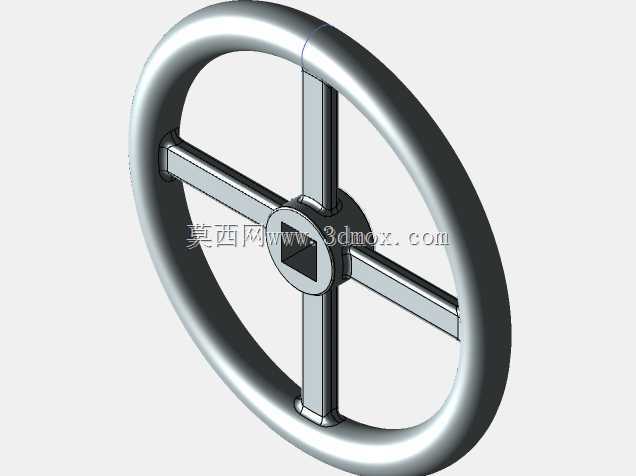

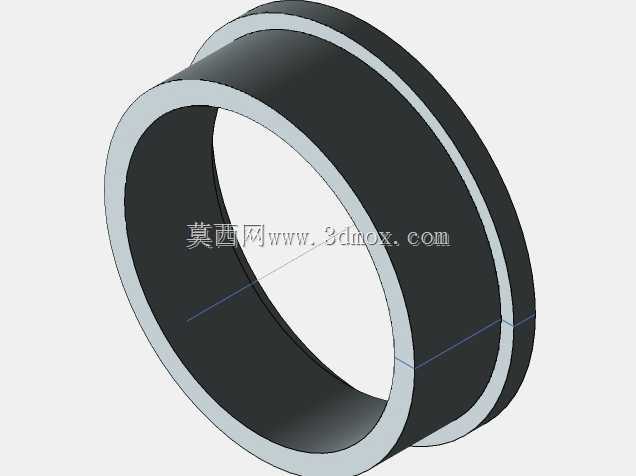

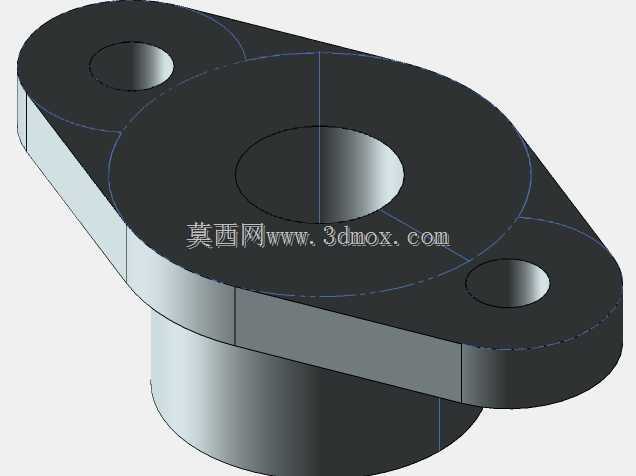

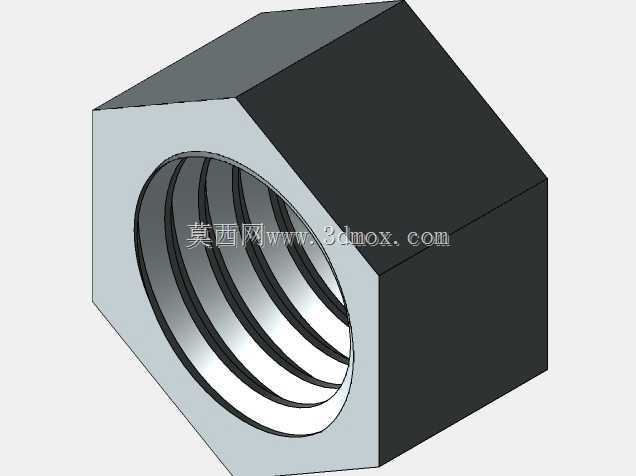

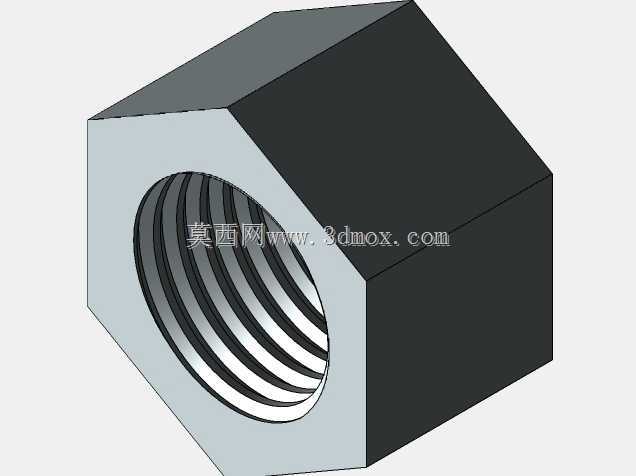

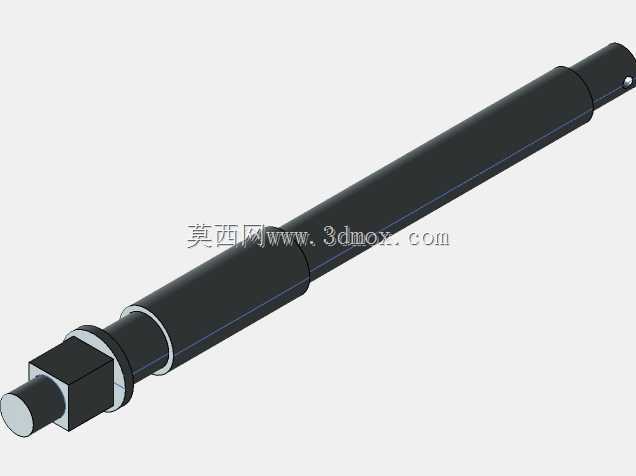

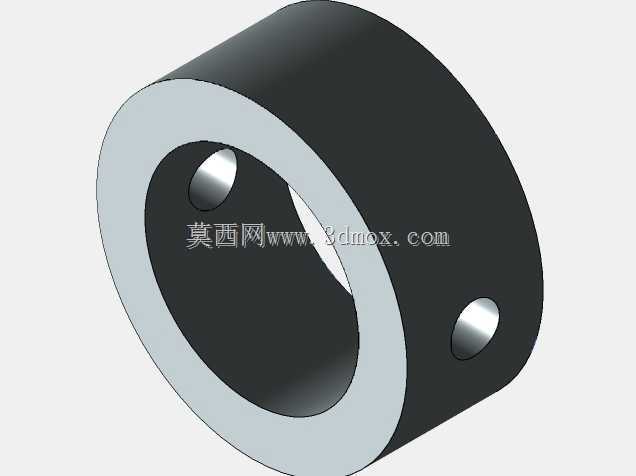

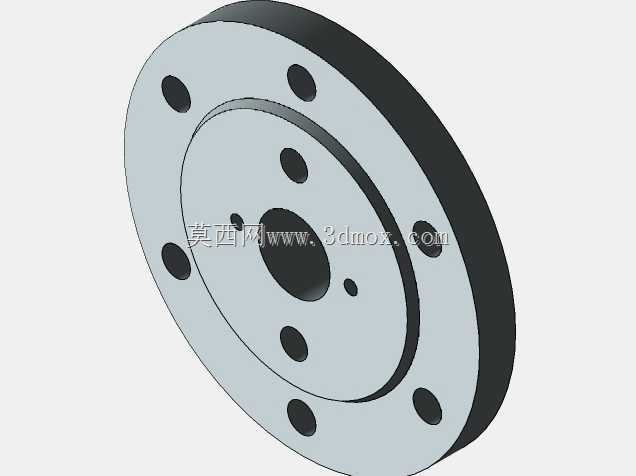

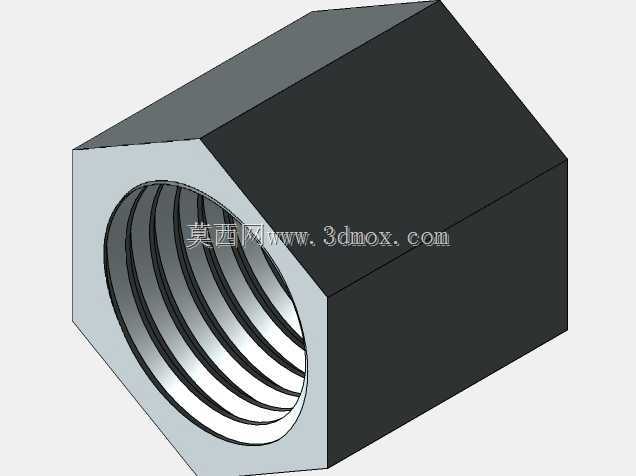

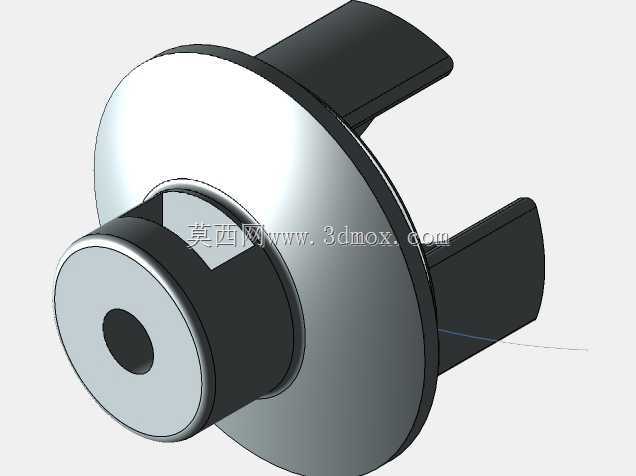

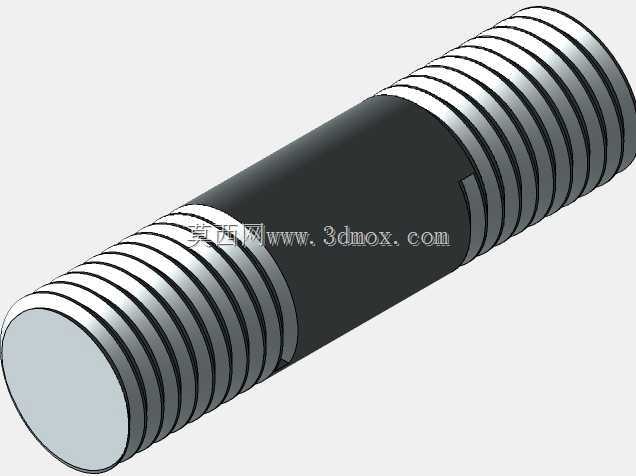

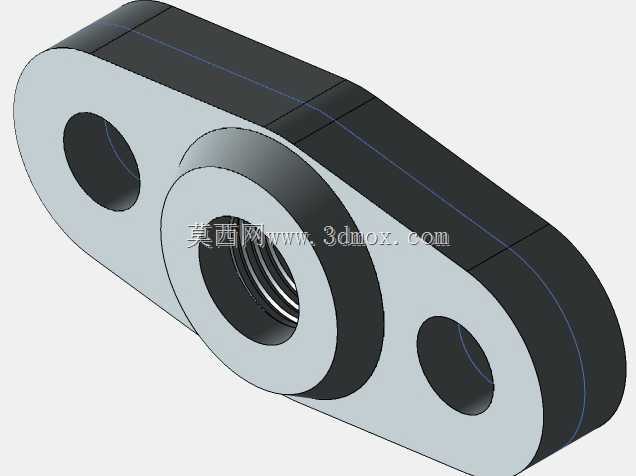

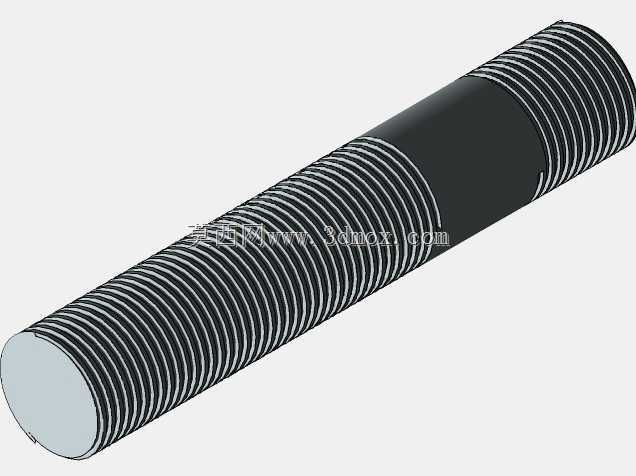

　　上部的阀杆采用梯形传动螺纹，配合手轮的旋转动作实现阀瓣的垂直升降，阀杆与阀盖之间设置填料密封结构，可通过填料压盖的螺栓调节压紧力，杜绝介质沿阀杆间隙出现外漏，阀瓣密封面采用堆焊硬质合金的工艺处理，与阀体上的密封座形成硬密封副，能耐受常规水、蒸汽、油品等介质的冲刷与轻微腐蚀，保证多次启闭后的密封可靠性。设计过程中重点考量了安装边界的适配性，手轮的外径尺寸控制在单人操作可施加足够启闭力矩的范围内，无需额外加装加力杆即可完成常规工况下的启闭操作，阀体整体高度在满足阀瓣全行程升降的前提下做了优化，不会因结构过高导致管廊安装时出现空间干涉，两端法兰的螺栓孔位置度严格遵循管路法兰的通用标准，现场安装时无需额外配打孔位。

　　从功能特性上看，该结构的截止阀启闭过程中阀瓣与密封座之间无相对滑动摩擦，密封面不易出现擦伤，相比同口径闸阀，它的密封可靠性更高，维修时仅需更换填料或密封副即可恢复性能，维护成本更低，不过因为流道存在转向，它的流体阻力比直通闸阀略高，因此更适合应用在对阻力要求不苛刻、需要频繁启闭且截断密封性要求高的管路段，比如装置区的设备进出口切断、分支管路的主控节点等位置。

　　建模过程中对所有配合面的公差做了匹配设定，阀杆与阀盖的导向间隙、阀瓣升降的同轴度都做了约束，能直接用于后续的工程出图、装配干涉校验以及虚拟装配仿真，也可作为同类型阀门改型设计的基础结构模板，调整公称通径、压力等级参数时，仅需按标准缩放对应法兰尺寸、阀杆直径与阀体壁厚即可快速衍生新的规格型号。
