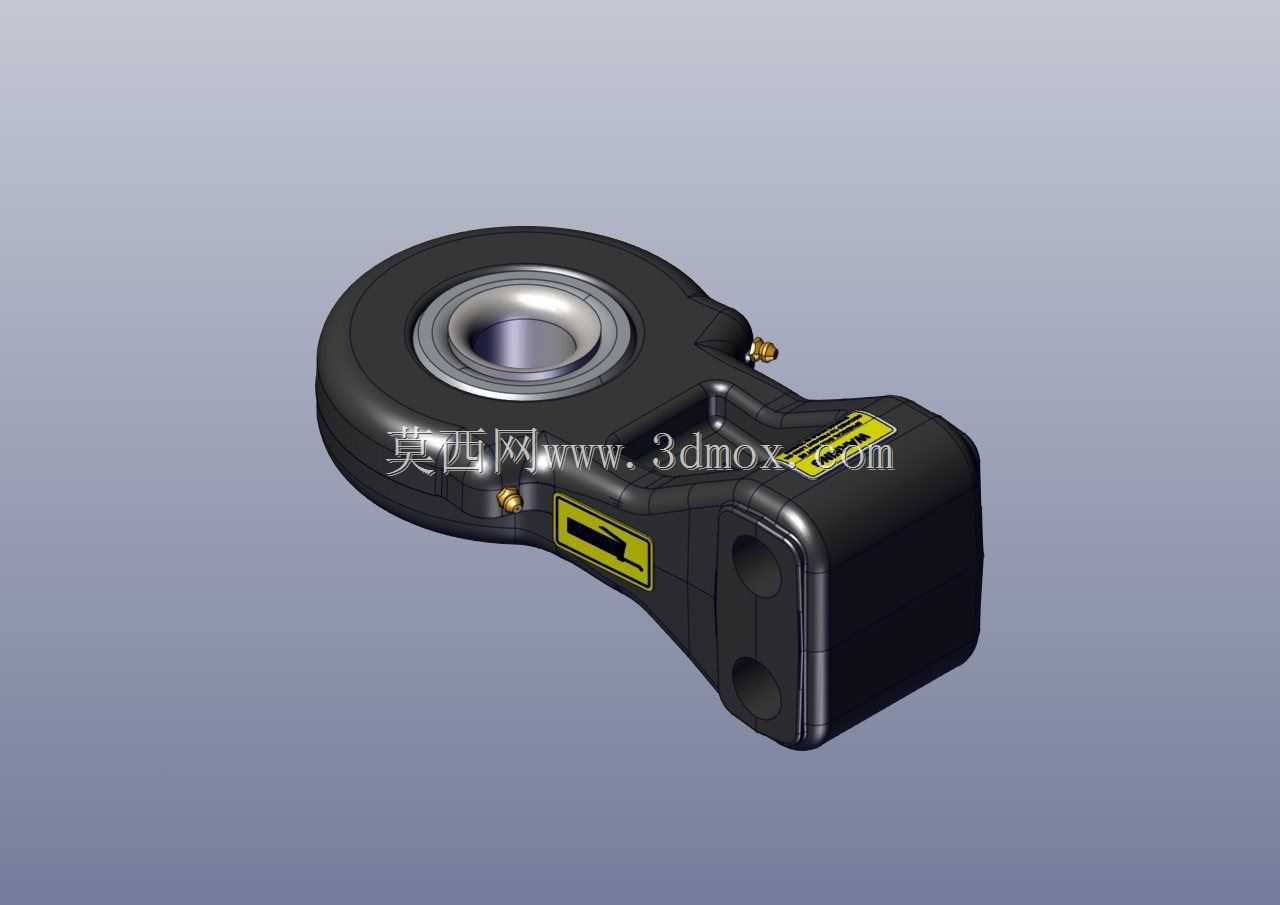

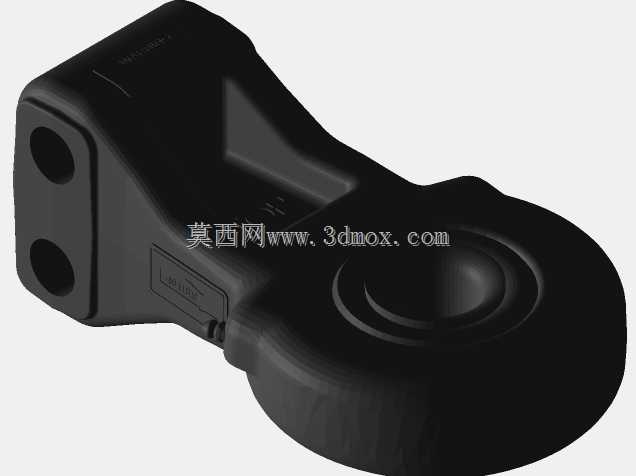

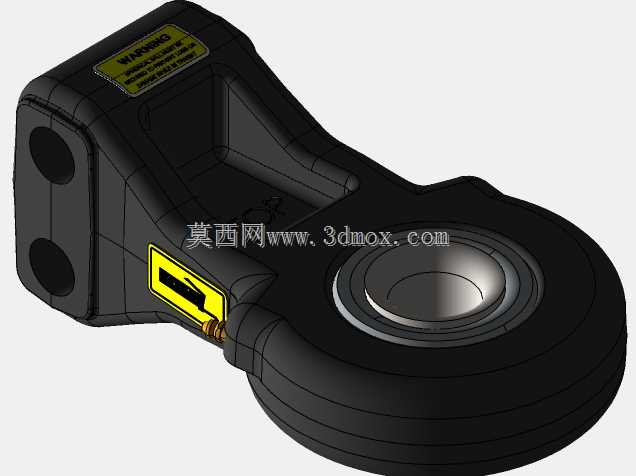

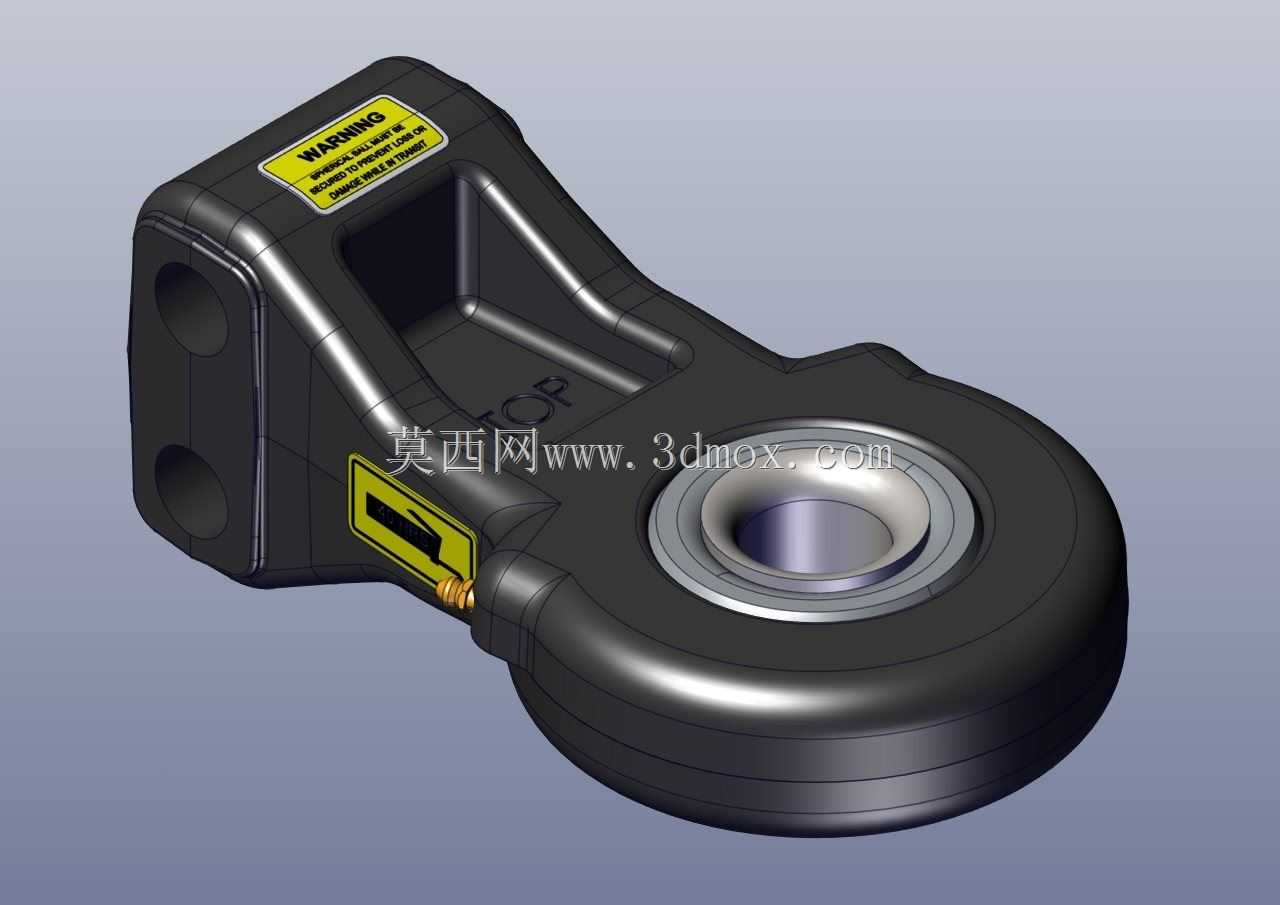

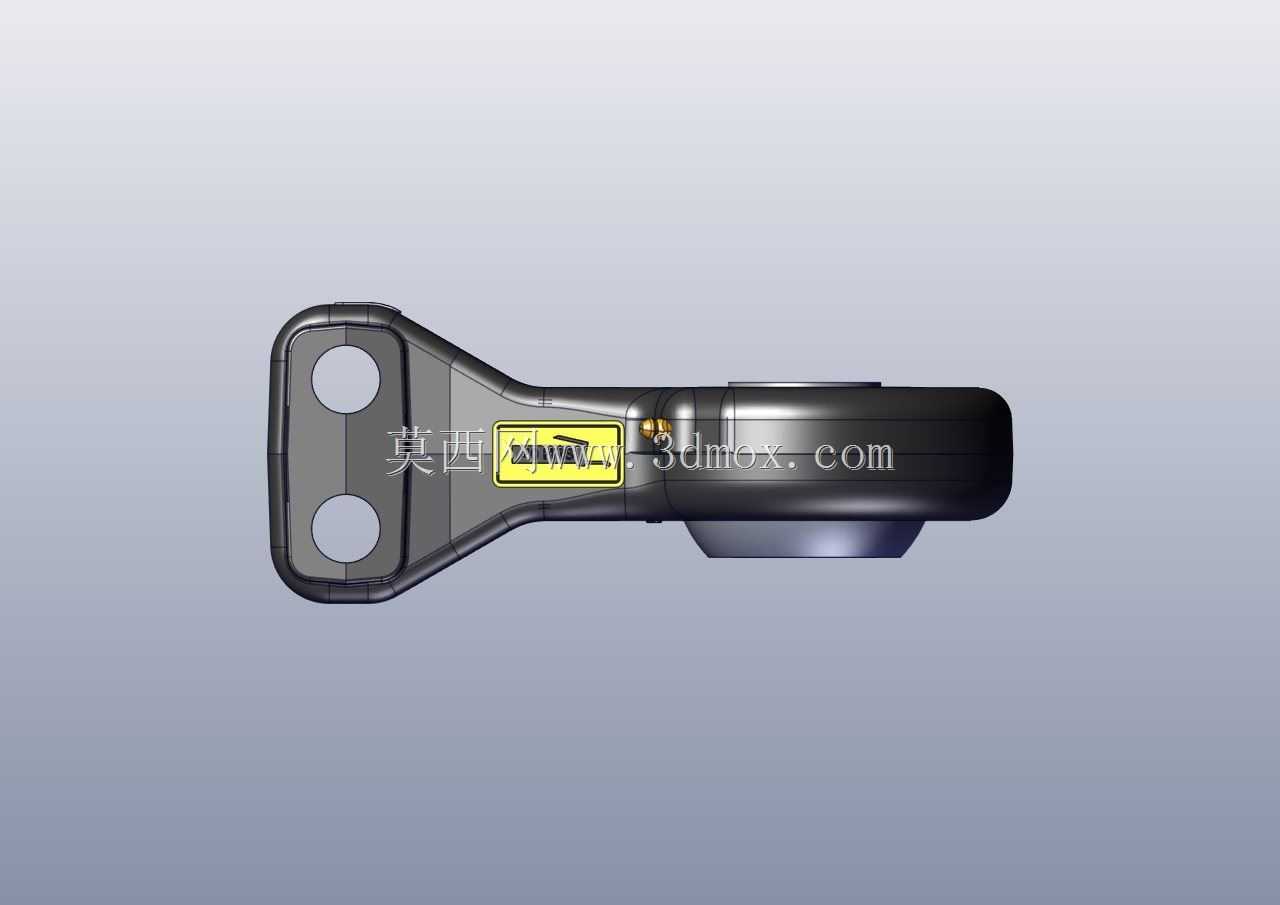

4类铰接球挂接钩舌连接结构

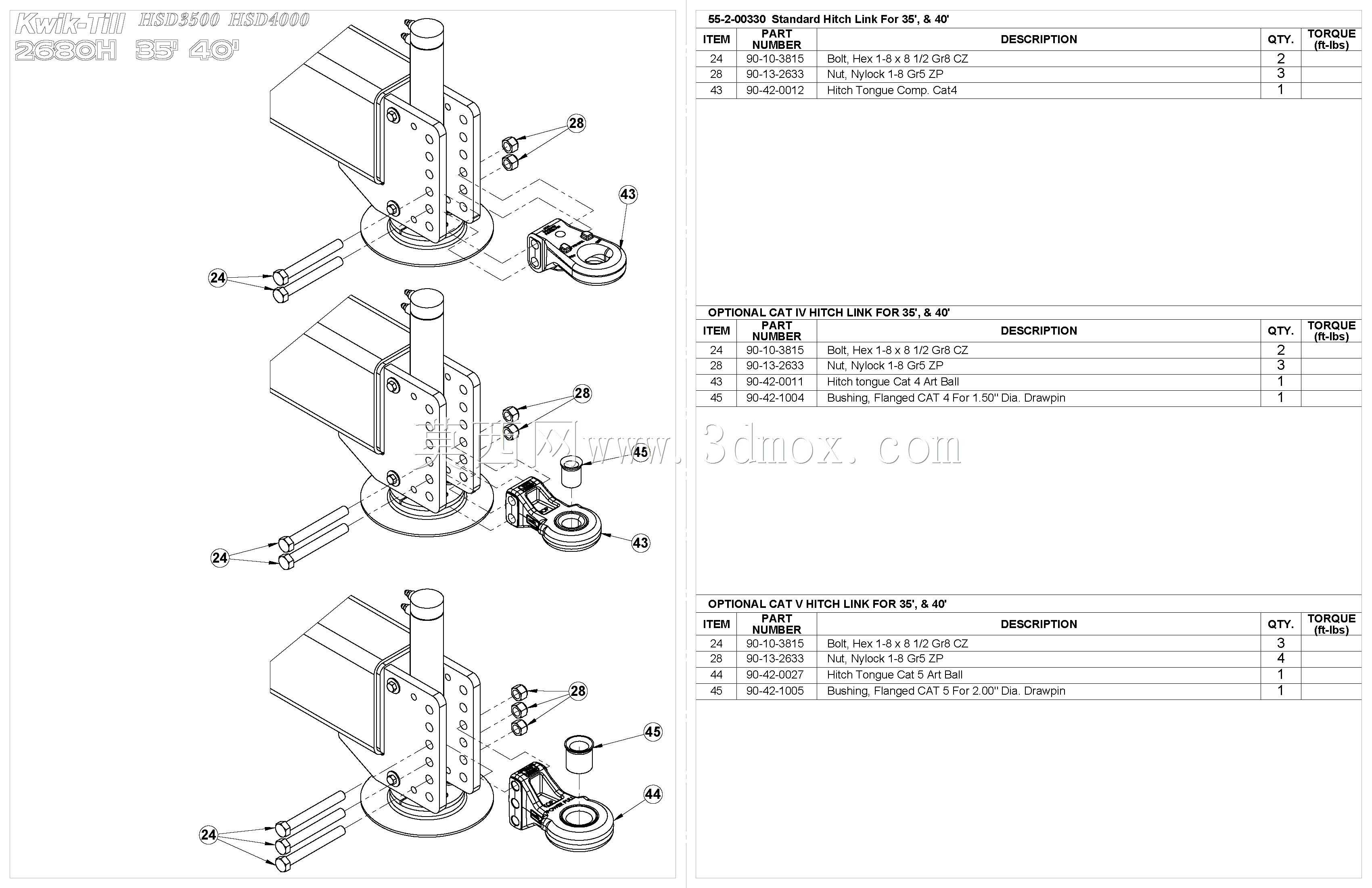

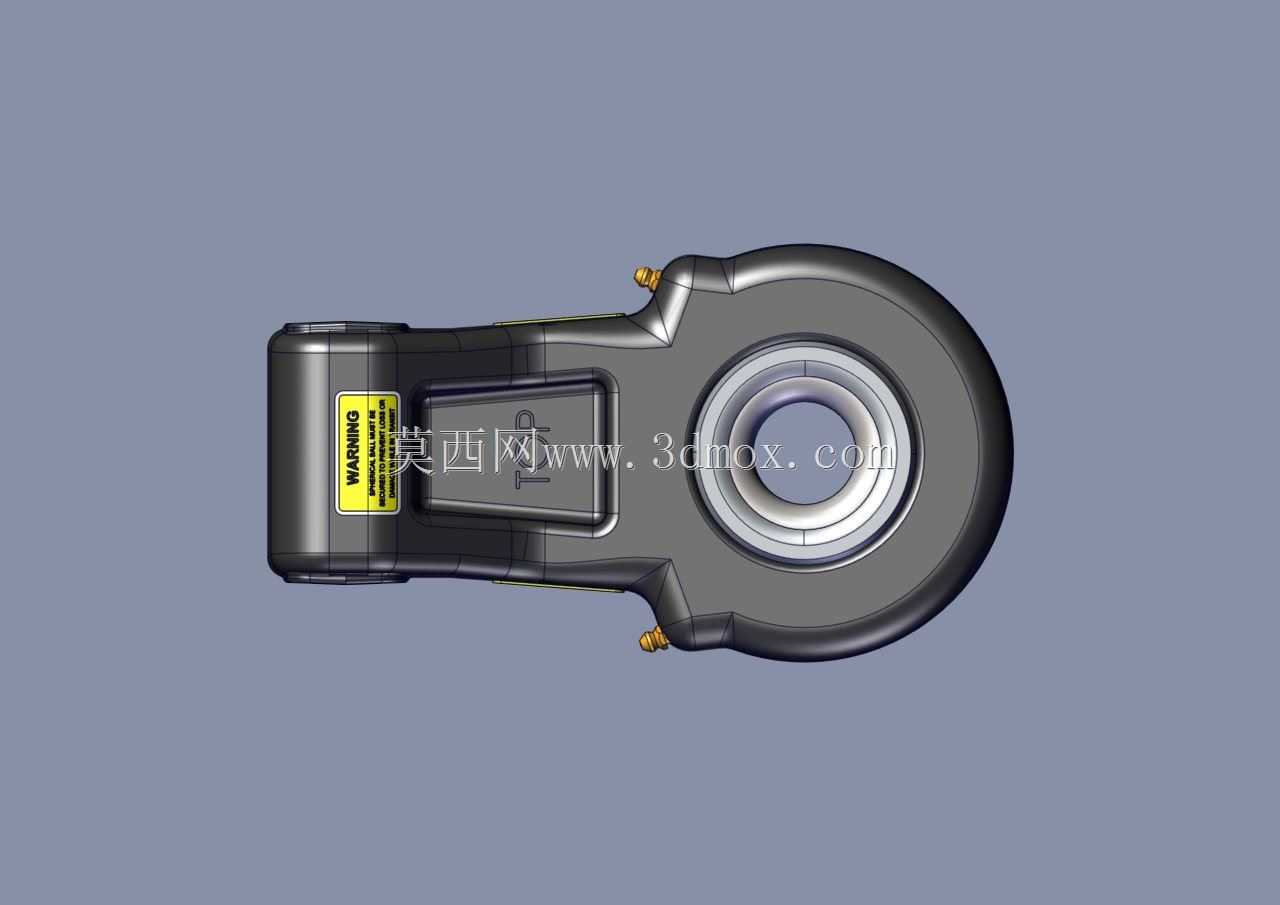

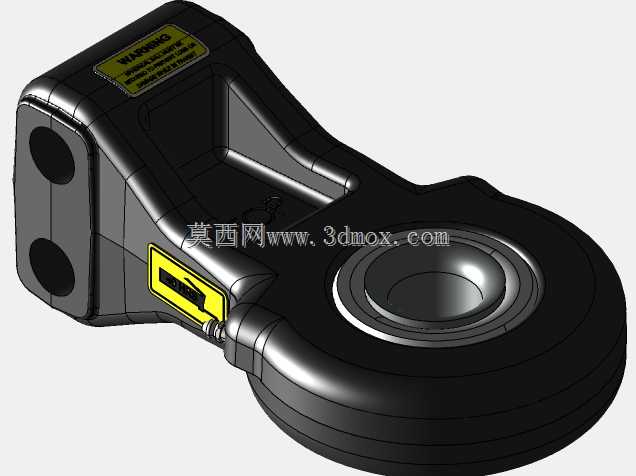

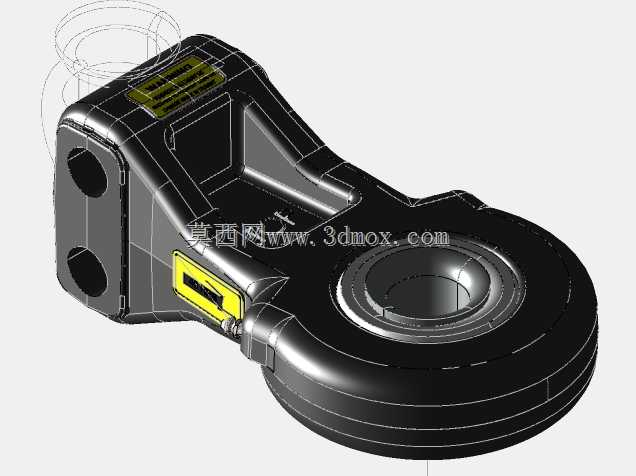

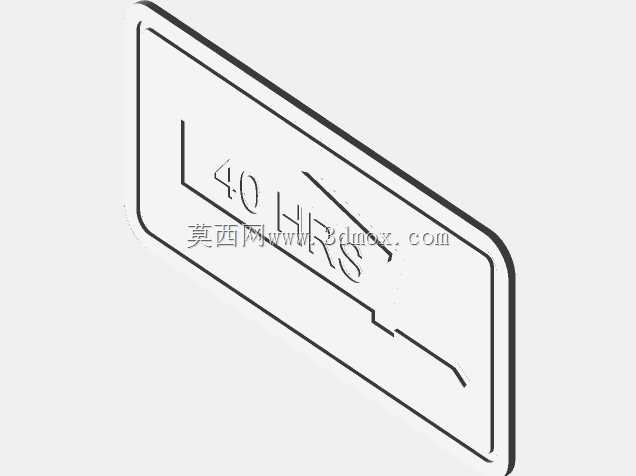

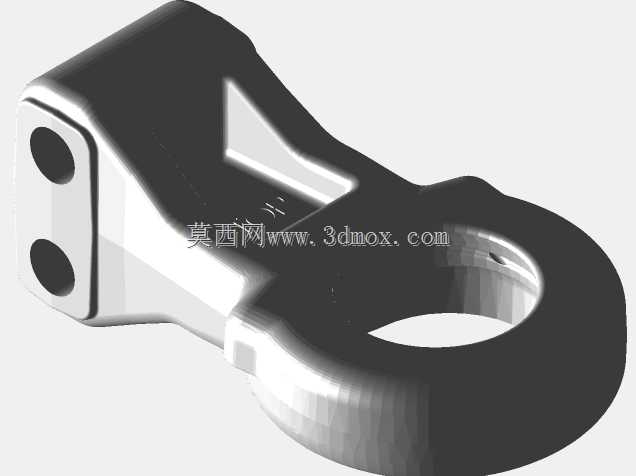

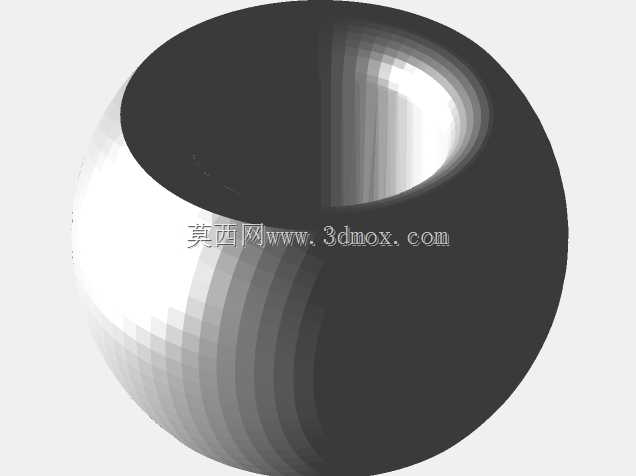

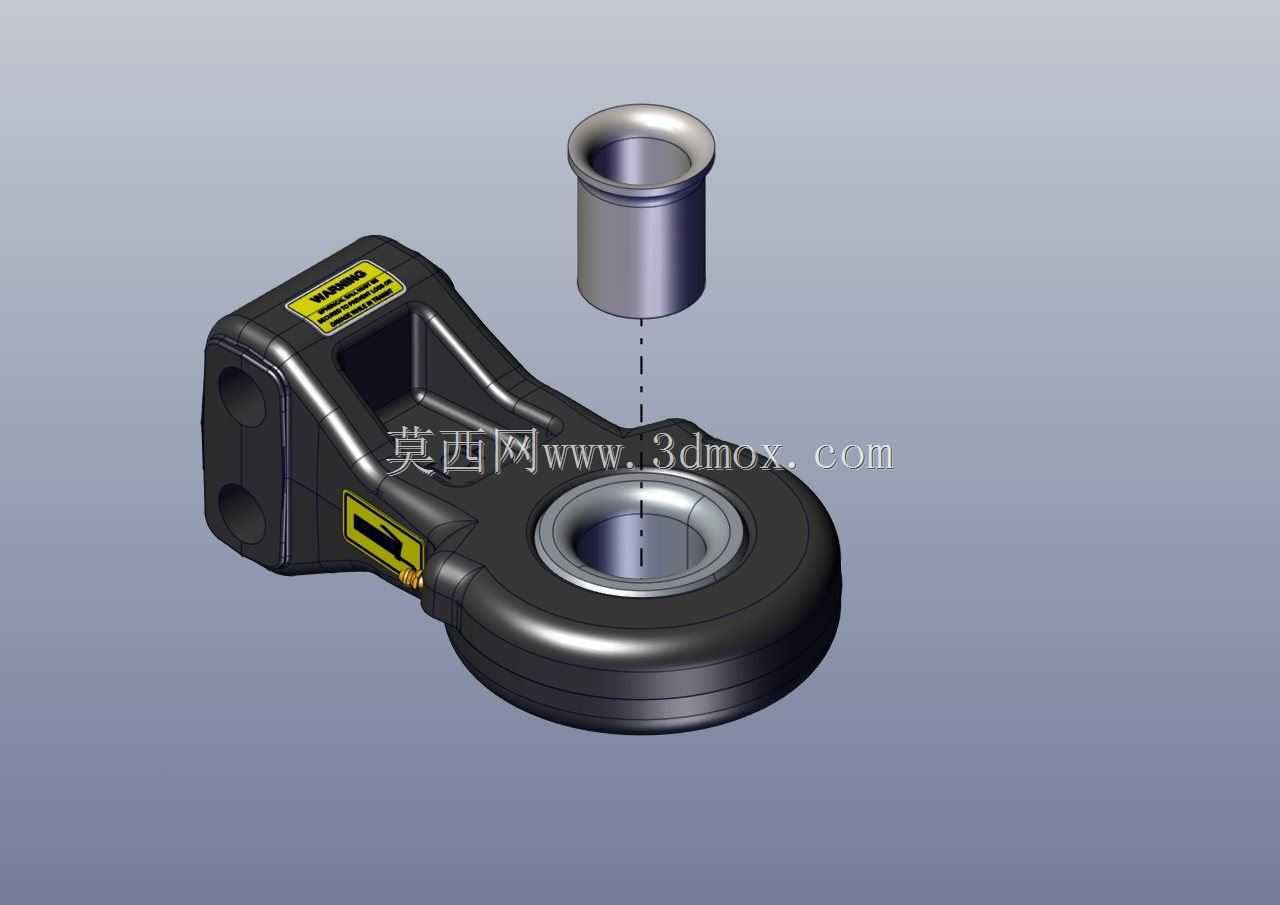

该铰接球挂接钩舌构件，主要应用于重型牵引挂接作业场景，常见于工业重载拖挂连接、特种作业车辆挂接、大型工装设备移位牵引等工况中，作为牵引端与被牵引端之间的核心受力连接部件，承担着牵引载荷传递、挂接锁定、角度自适应补偿的核心作用，能够在多向受力的挂接工况下保持连接可靠性，避免牵引过程中出现脱钩、载荷突变冲击损坏连接结构的问题。从实际用途来看，该构件可适配带法兰的4类衬套安装需求，配套直径1.50英寸的牵引销使用，能够在挂接过程中通过铰接球结构实现一定角度的摆动补偿，抵消牵引过程中因路面起伏、设备姿态变化带来的角度偏移，减少连接部位的刚性冲击，延长整套挂接结构的使用寿命。在功能特性设计上，该钩舌总成采用一体化的承力壳体结构，主体承力部位做了加厚圆角过渡处理，避免应力集中带来的结构断裂风险，铰接球安装位设置了多层嵌套的耐磨衬套安装槽，能够通过衬套更换降低后期维护成本，无需整体更换总成即可修复铰接位的磨损间隙；钩舌锁定部位设置了清晰的操作标识与防误触结构，挂接到位后可通过配套锁止结构实现自动锁定，操作端设置了便捷的解锁触发位，无需额外工具即可完成挂接与脱开操作，适配高频次挂接的作业需求。设计思路上，整体结构遵循重载挂接的受力分布逻辑，将主要承力路径沿牵引方向做了连续的材料分布优化，非承力区域做了合理的减重空腔设计，在保证整体结构强度满足重载牵引需求的前提下，尽可能降低构件自身重量，减少挂接端的额外载荷；铰接部位采用球面配合结构，可实现多自由度的小角度摆动，能够适配牵引过程中上下、左右方向的角度偏移，避免刚性连接带来的附加弯矩损坏牵引销或挂接基座。从安装边界来看，该构件的安装端设置了两个同轴的定位销孔，可直接与牵引基座的对应安装位配合定位，铰接球端的安装法兰尺寸与标准4类衬套完全适配，牵引销孔的尺寸精度满足重载牵引的配合公差要求，整体外形轮廓无突出的尖锐结构，安装后不会与周边的挂接附属部件产生运动干涉，摆动角度范围内预留了足够的安全间隙，可适配常规工况下的挂接姿态变化需求。
