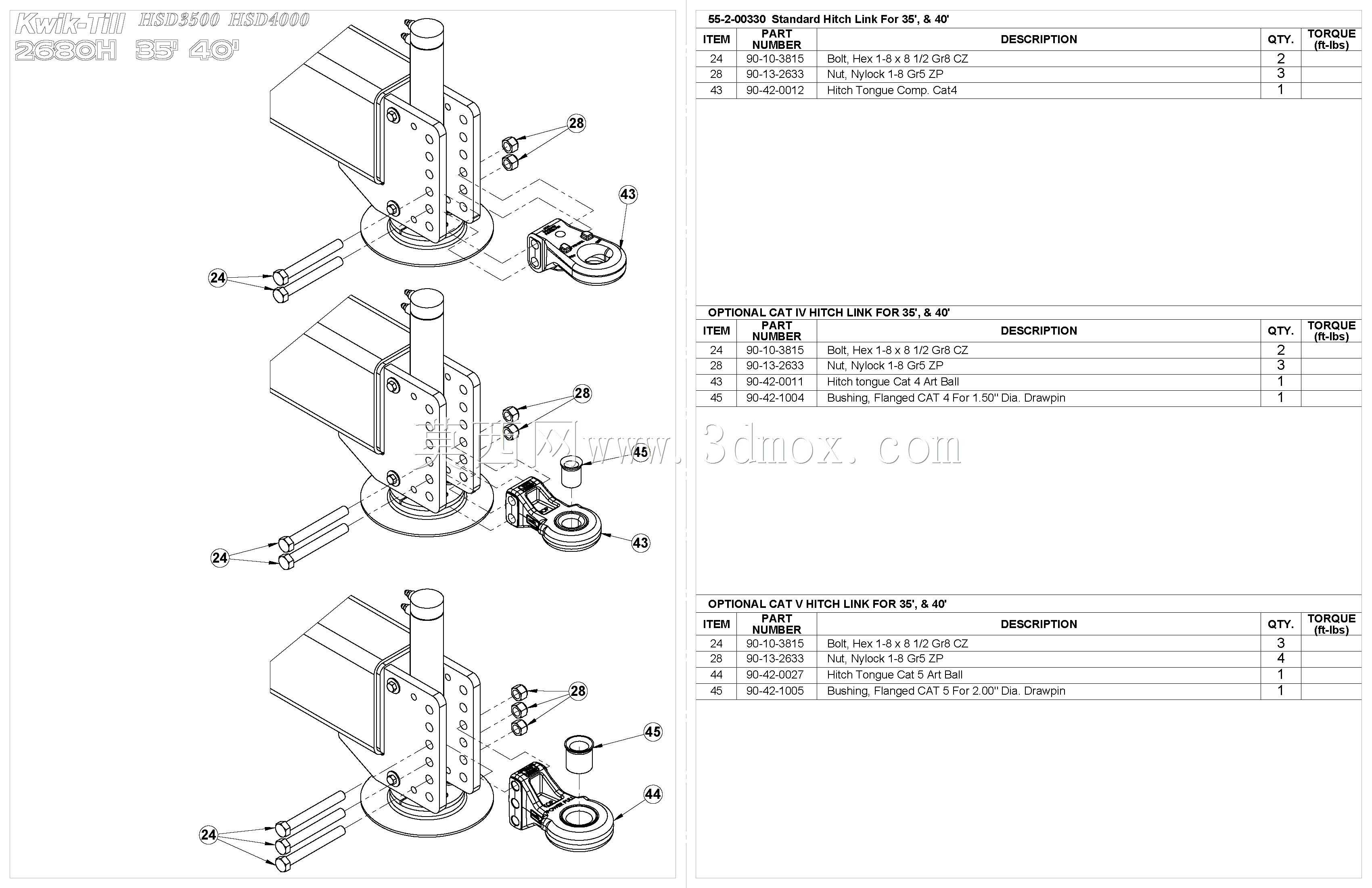

重载挂接连杆挂接舌连接组件

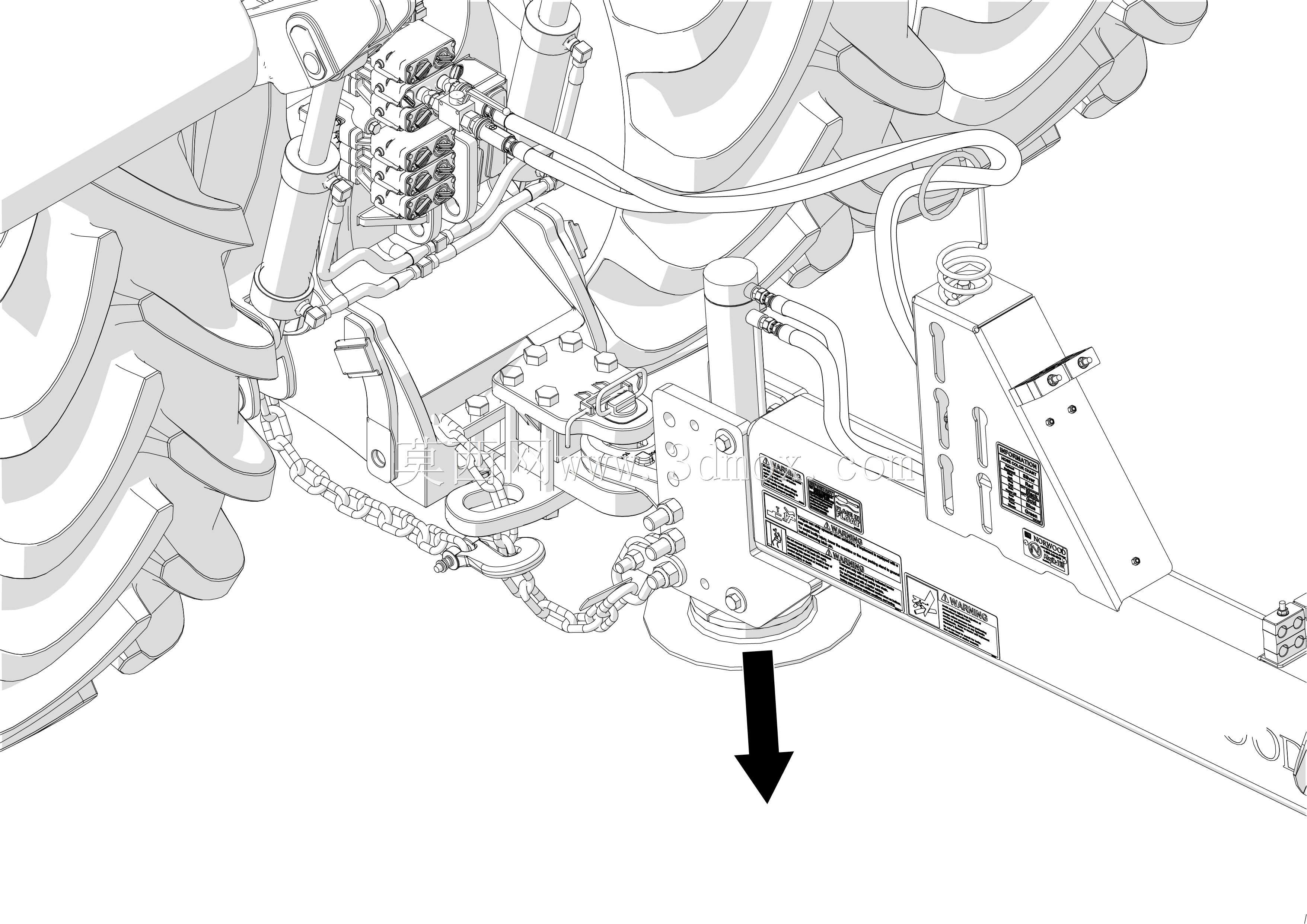

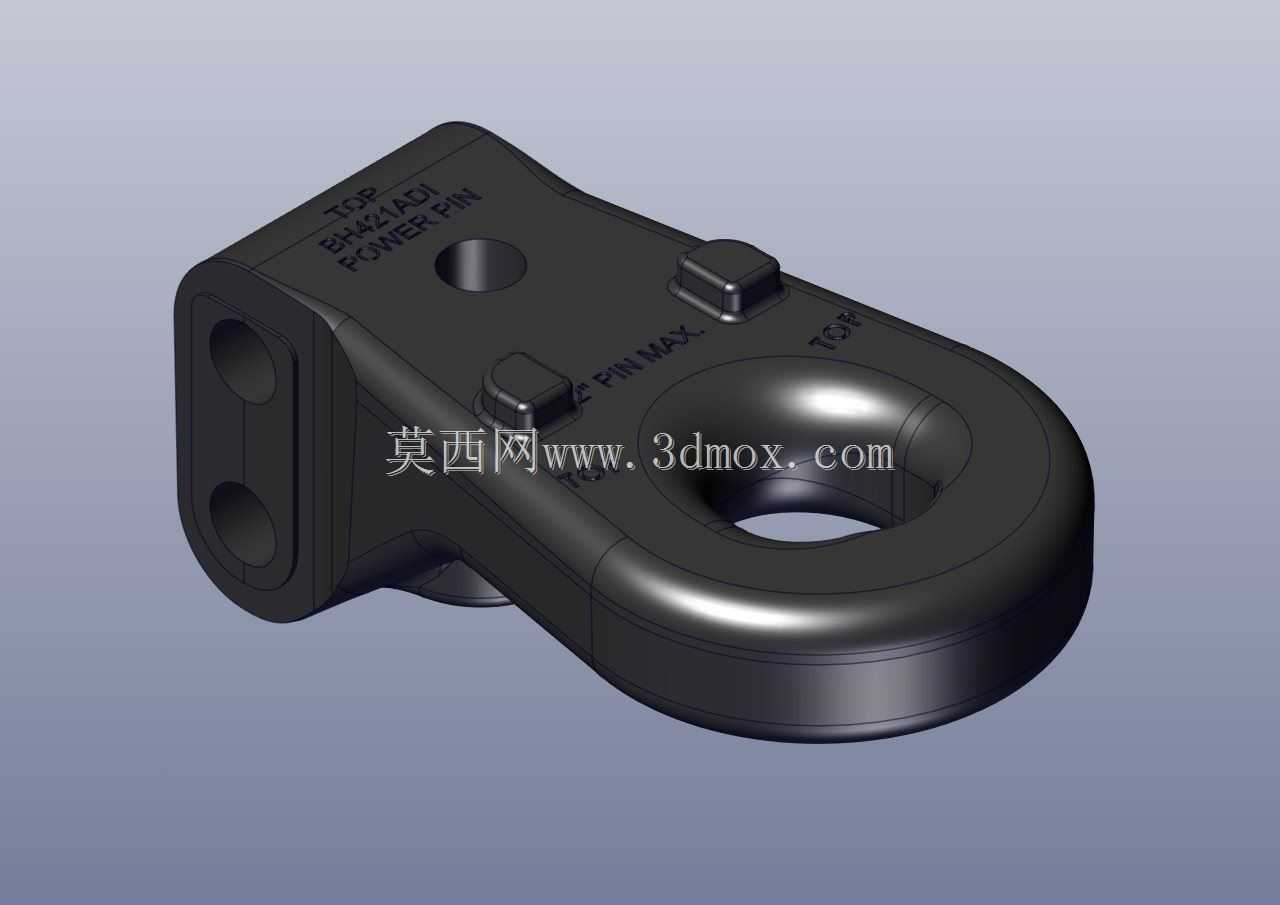

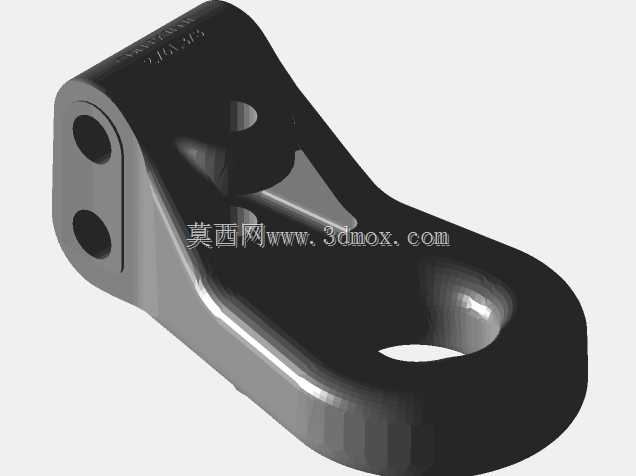

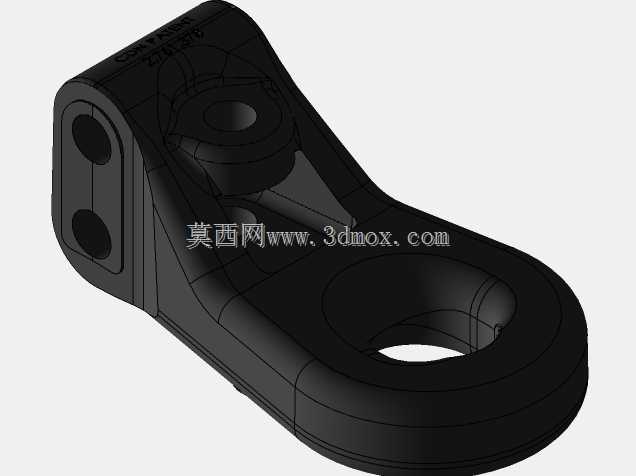

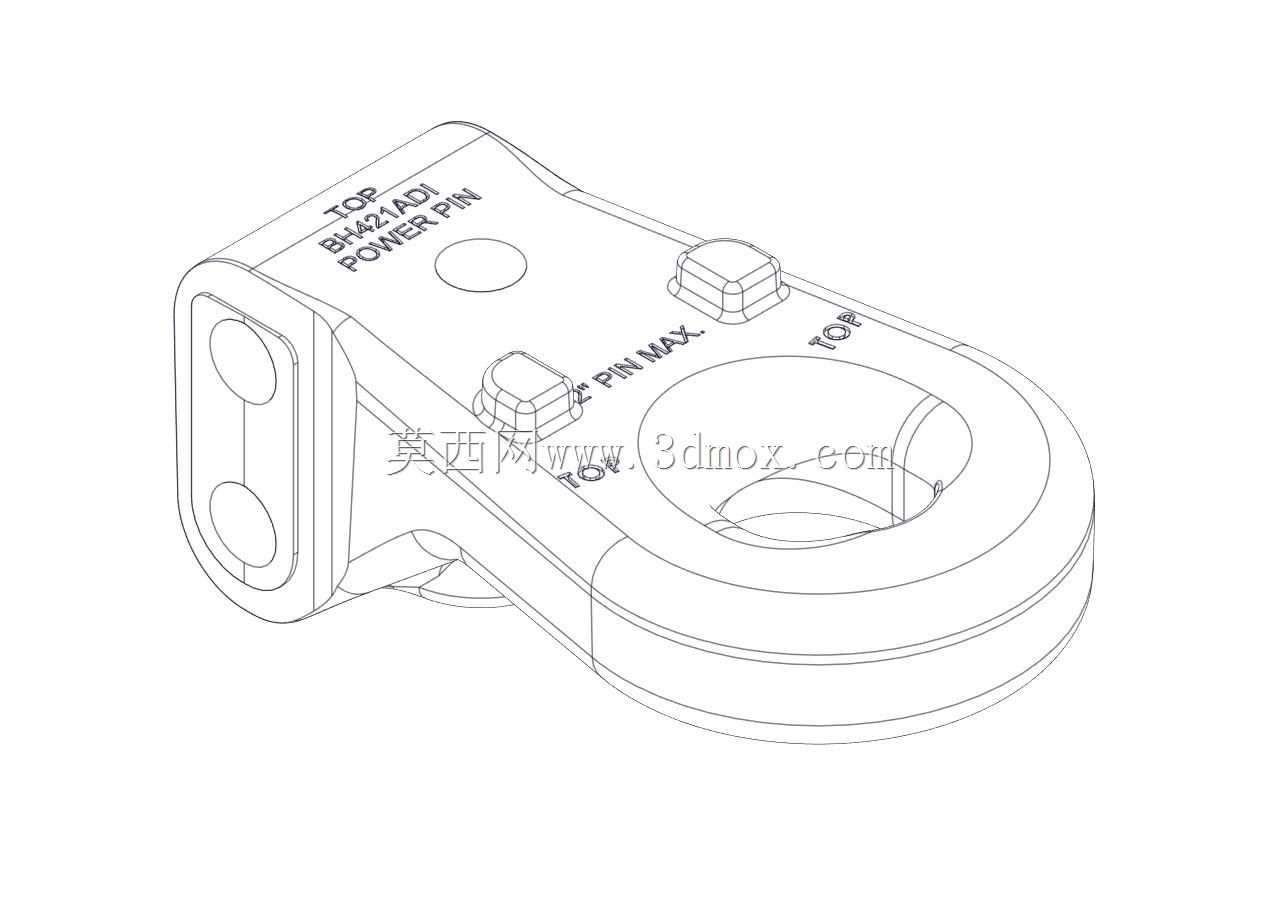

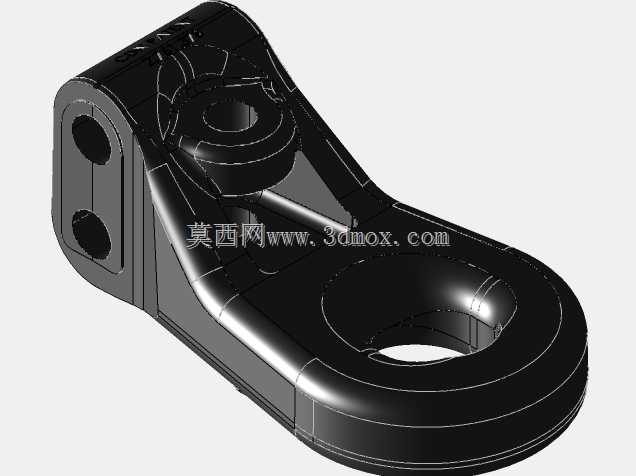

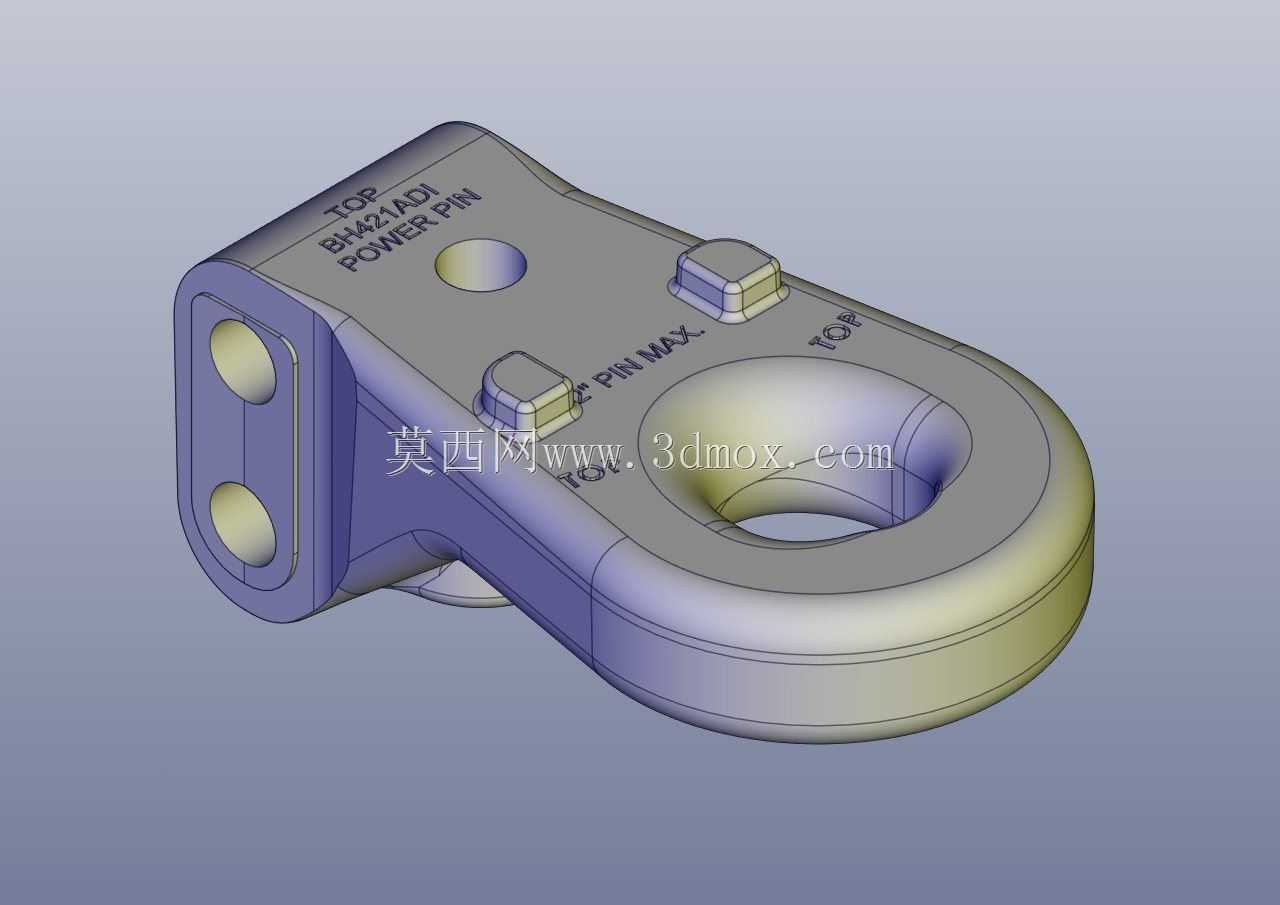

该挂接连杆挂接舌组件是重载牵引连接场景下的核心受力部件，主要应用于重型工程车辆、农用作业机械、特种牵引装备的挂接系统中，承担动力传递、载荷承载与挂接锁定的核心功能，是实现拖挂设备与牵引主体可靠连接的关键结构件。在实际作业场景中，该部件需要持续承受牵引过程中的交变拉拽载荷、颠簸工况下的冲击载荷，以及转向过程中产生的横向剪切力，因此整体结构设计围绕高承载可靠性、抗疲劳性能与安装便捷性展开。从功能特性来看，组件一端设置双孔位安装接口，可通过配套销轴与牵引基座实现刚性铰接，预留的铰接间隙可适配作业过程中一定角度的摆动需求，避免刚性连接在颠簸路面出现应力集中断裂的风险；另一端为大尺寸环形挂接结构，挂接孔内壁做了圆弧过渡强化处理，可与配套挂接销实现大接触面积配合，有效降低局部压强，减少长期使用过程中的磨损量，环形结构的外侧做了加厚圆弧设计，能够在挂接对位过程中起到导向作用，降低对位操作的难度。设计过程中，整体采用等强度设计思路，在铰接端与挂接环的连接过渡区域做了大圆角平滑过渡，消除应力集中点，同时在部件表面设置了定位凸台结构，可在安装过程中快速实现与配套锁止机构的对位，避免安装错位导致的受力不均。部件表面预留的工艺孔既可以作为安装过程中的吊装对位孔，也可作为日常维护过程中的润滑脂注入通道，保障铰接位置的转动灵活性。从安装边界来看，该组件的铰接端双孔为同轴等径设计，安装时需保证销轴与孔位的配合公差满足过渡配合要求，挂接环的内孔尺寸适配标准重载牵引销规格，整体安装后可在垂直面内实现一定角度的俯仰摆动，水平面内可适配小角度的转向偏移，能够满足非铺装路面、复杂作业场地的牵引挂接需求。材质选用ADI球墨铸铁，兼顾了高强度与良好的抗冲击韧性，可在-40℃到80℃的工况环境下稳定工作，表面做了发黑防锈处理，可适应户外潮湿、多粉尘的作业环境，长期使用不易出现锈蚀卡滞的问题。
