窄款U型导光板铝型材截面结构

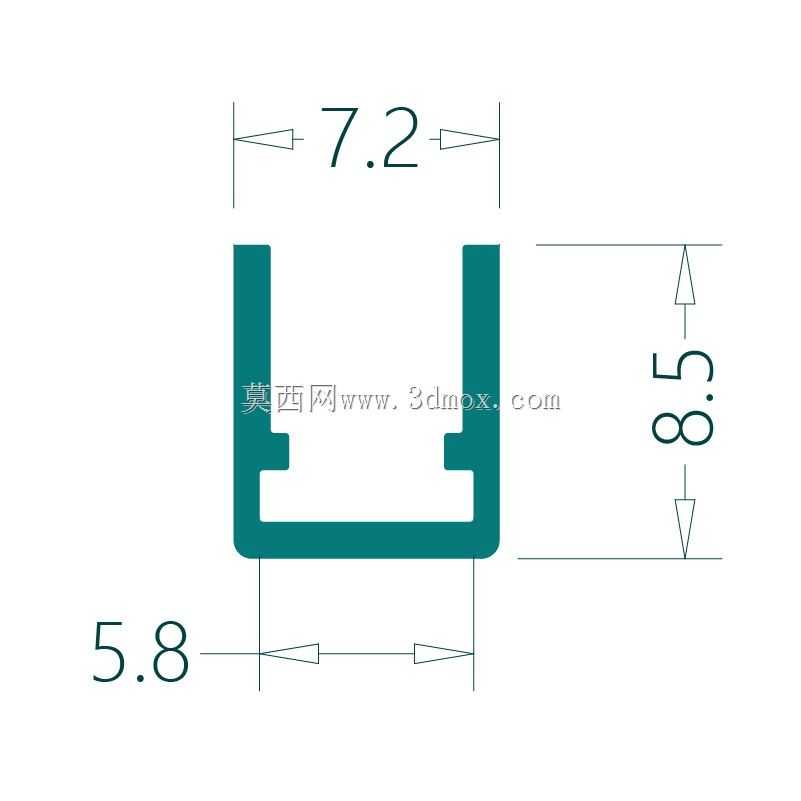

这款窄规格U型铝型材是专为小尺寸线性导光板照明场景开发的配套安装构件，主要应用在超薄展柜灯条、微型灯带卡槽、窄边装饰照明、设备状态指示灯槽等对安装空间有严格限制的照明配套场景中，能够为薄型导光板提供稳定的嵌装支撑，同时兼具散热、限位、防护的多重作用。在实际使用过程中，这类窄款铝型材可以直接嵌入预留的窄缝安装位，无需额外拓宽安装空间，适配厚度极薄的侧入光导光板组件，将导光板稳固卡合在槽体内部，避免导光板出现移位、翘曲的问题，同时铝合金材质本身的导热特性可以将导光板配套LED光源工作时产生的热量快速导出，延长光源的整体使用寿命。从设计思路来看，这款型材采用对称U型开口结构，槽口两侧设置内凸的卡边结构，无需额外打胶或者加装紧固件，就可以依靠卡边的限位作用将导光板牢牢固定在槽内，安装时只需将导光板顺着槽体长度方向滑入即可完成装配，大幅提升现场组装的效率；槽体底部做了平整化设计，既可以通过背胶直接粘贴在安装基面，也可以适配微型卡扣完成快速固定，适配多种不同的安装工况。外形尺寸方面，这款型材的外部总宽度为7.2毫米，整体高度为8.5毫米，内部可供导光板嵌装的槽内净宽度为5.8毫米，整体截面尺寸非常小巧，安装后外露面积极小，能够很好地隐藏在装饰缝隙或者设备结构间隙中，不会破坏安装面的整体视觉效果；槽体内凸卡边的尺寸经过反复调校，既能够保证卡合导光板时的夹持力度，避免导光板松脱，又不会因为夹持力过大导致薄型导光板出现压痕、开裂的问题，适配厚度0.8-1.2毫米的常规薄型导光板使用。在实际项目应用中，这类窄款铝型材常被用在珠宝展柜的层板照明、家居衣柜的内嵌感应灯、电子设备的状态指示灯带、广告标识的超薄发光边条等场景，凭借小巧的截面尺寸和可靠的卡合结构，解决了狭小空间内导光板安装固定难、散热差、外露不美观的痛点，同时铝合金材质的表面可以做阳极氧化不同颜色处理，能够适配不同场景的配色需求，兼顾实用性与装饰性。
