曲面底座焊接调平支撑定位工装

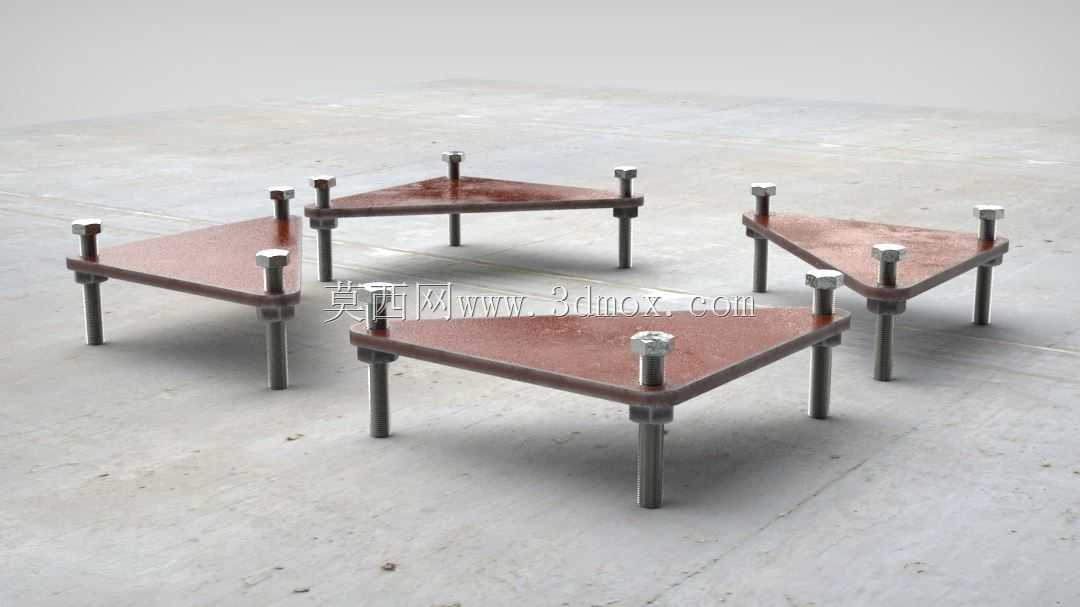

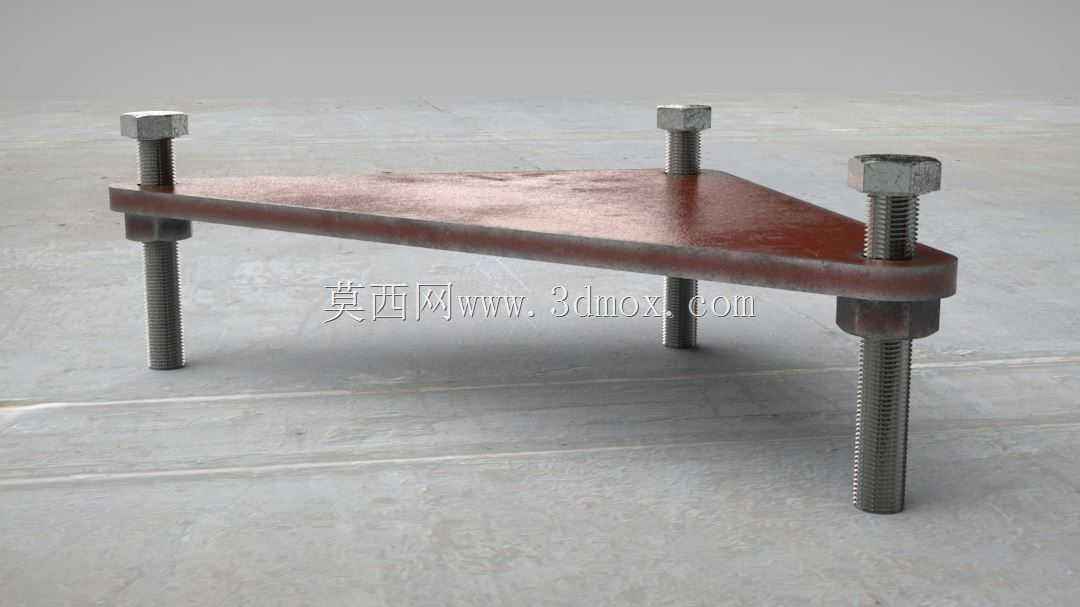

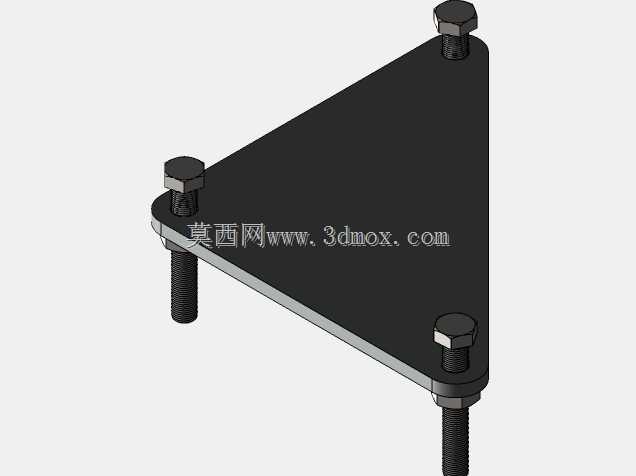

在非标构件焊接、异形框架组对、现场维修焊接等作业场景中，经常会遇到待焊接工件底座存在弧度、翘曲或是放置基面不平整的问题，传统的木方垫、铁块塞垫不仅调整精度差，在焊接过程中还容易因为受热移位、受力滑脱，导致焊接构件出现尺寸偏差、组对错边，后续校正需要耗费大量的打磨、敲击工时，严重时甚至会造成焊缝开裂、构件报废。这套焊接调平支撑套件，正是针对这类非平整基面的焊接作业痛点设计的专用辅助工装，能够在不平整的曲面、凹凸底座上快速搭建稳定的支撑基准，实现待焊结构的精准调平与可靠固定。整套套件采用三角承托板搭配可调支脚的结构设计，单组支撑单元的承托板为等边三角构型，相比方形垫块能够更好地适配不同角度的构件棱边、异形轮廓，不会因为工件边角的弧度出现支撑悬空的问题；每个三角板的三个角点位置都配置了独立的可调金属支脚，支脚采用细牙螺纹调节结构，旋转支脚即可实现单点高度的微米级微调，三个支脚独立调整的设计，哪怕放置基面存在明显的倾斜、局部凸起或是曲面弧度，都能通过分别调整三个支脚的伸出长度，让顶部的承托面保持绝对水平，为待焊接构件提供稳定的水平支撑基准。支脚的底端做了防滑平头处理，接触基面时不会刮伤工件表面，同时能增大接触摩擦力，避免焊接过程中因为工件受热应力释放产生的移位；承托板表面做了耐磨防锈处理，能够抵御焊接过程中飞溅的焊渣烫损，长期使用也不会因为锈蚀导致调节卡滞。在实际使用时，作业人员可以根据待焊构件的尺寸、重量选择多组支撑单元搭配使用，分别布置在构件的各个支撑点位，逐个调整每个支撑单元的支脚高度，配合水平尺就能快速完成整个待焊结构的水平校准，校准完成后支脚的螺纹结构具备自锁特性，不会因为焊接过程中的振动、受力出现高度回落。这套工装的整体结构紧凑，单组单元的尺寸小巧，既可以在车间的固定焊接工位使用，也可以携带到户外安装现场、设备维修现场使用，不管是弧形管材的框架组对、翘曲钢板的拼接焊接，还是异形设备底座的安装定位，都能通过这套支撑套件快速搭建稳定的调平基准，大幅减少焊接前的垫衬调整时间，降低因为基面不平整导致的焊接变形、尺寸超差问题，有效提升焊接作业的效率与成品合格率。同时这套支撑工装不需要与工件进行刚性固定，调整完成后即可直接开展焊接作业，焊接完成后可以直接撤除，不会在工件表面留下焊疤、夹痕，对工件的表面质量没有任何影响，非常适合多品种小批量的非标焊接作业、现场维修焊接作业使用。
