二氧化碳激光机板材定位压紧夹具

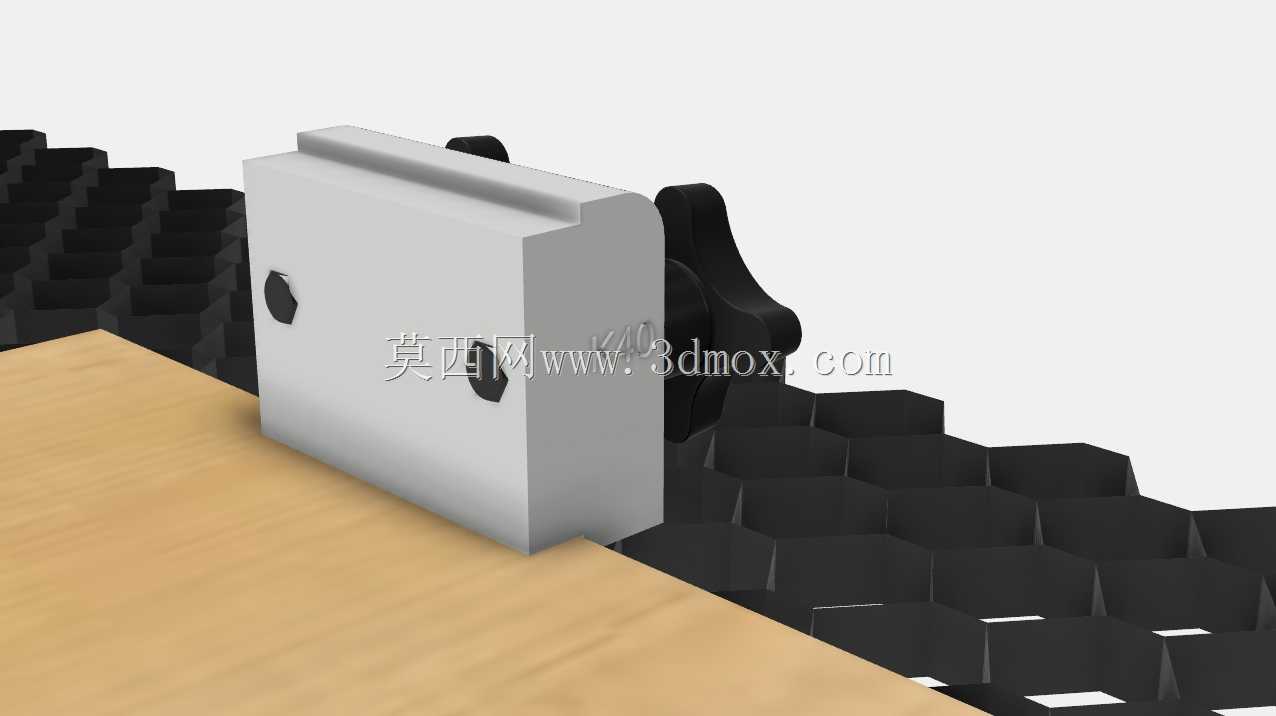

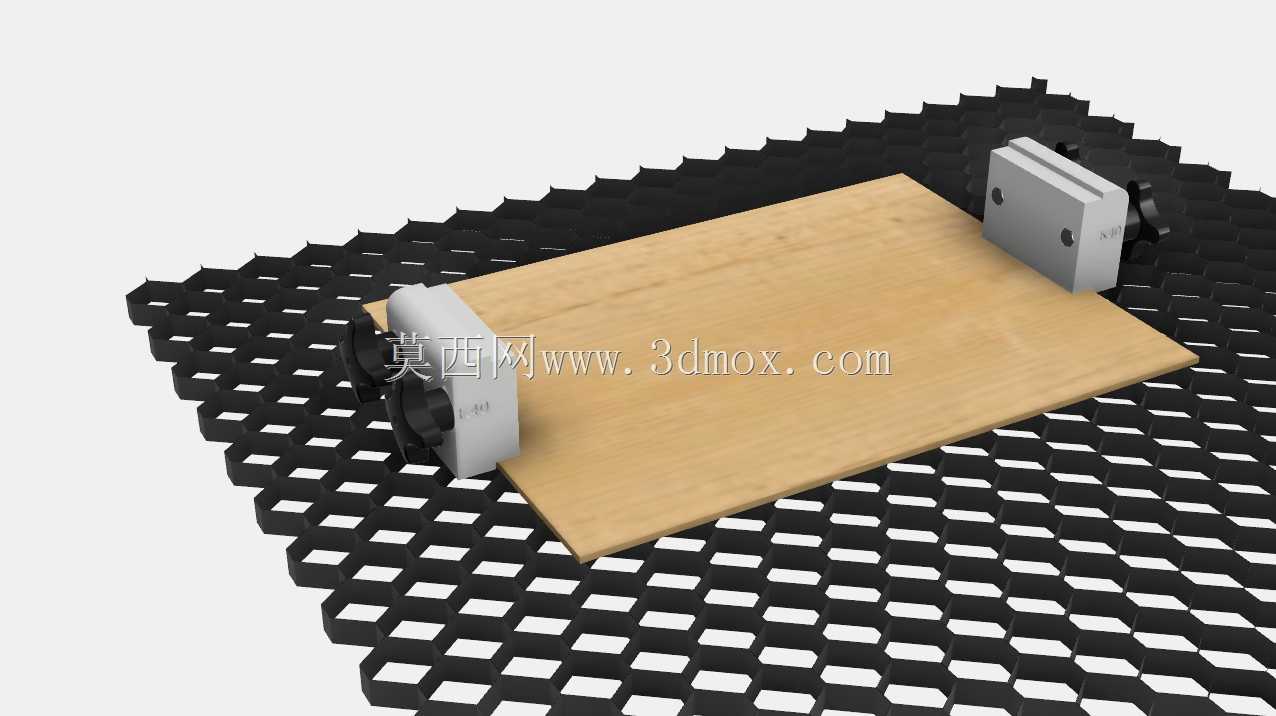

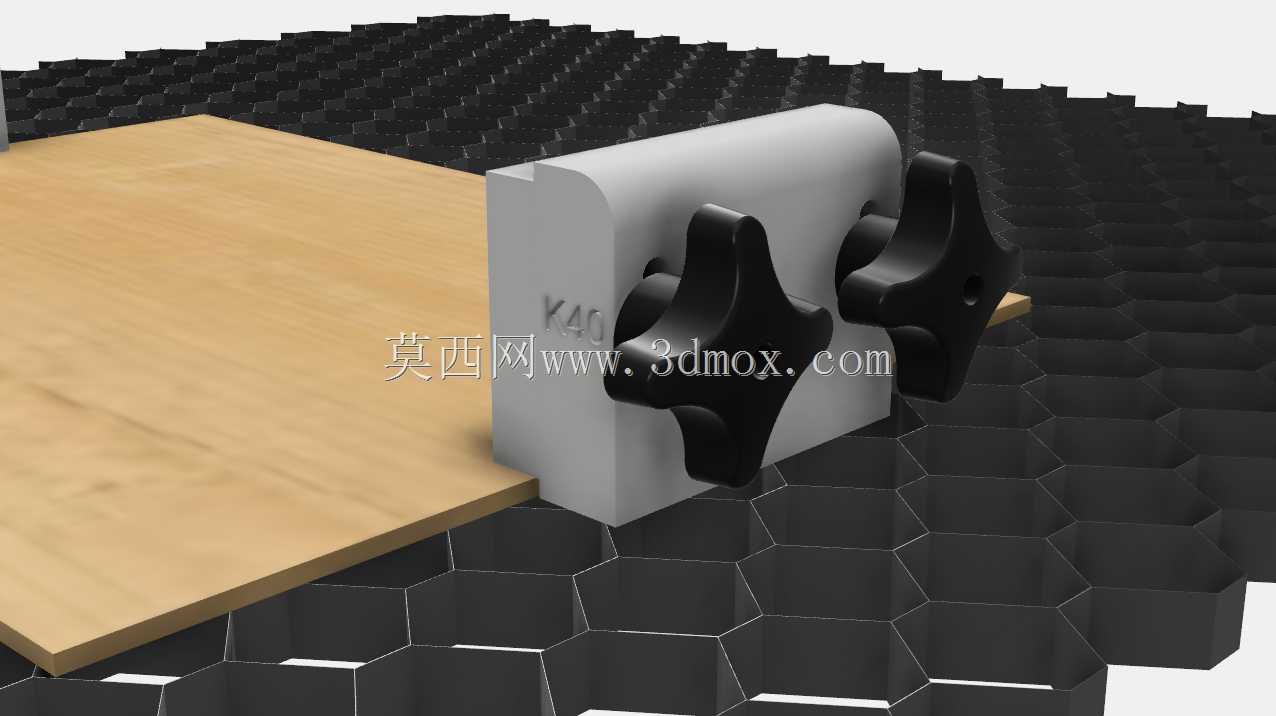

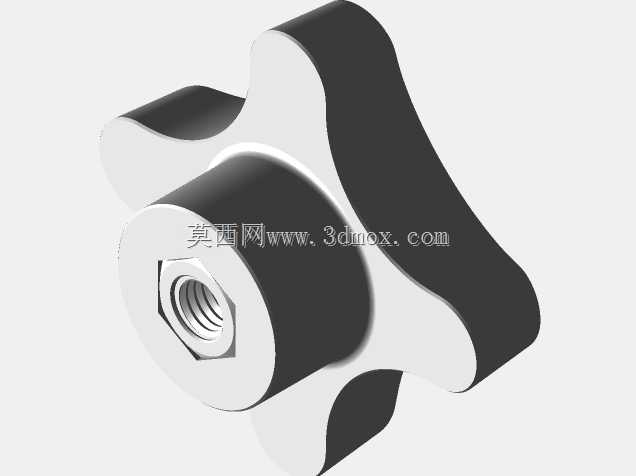

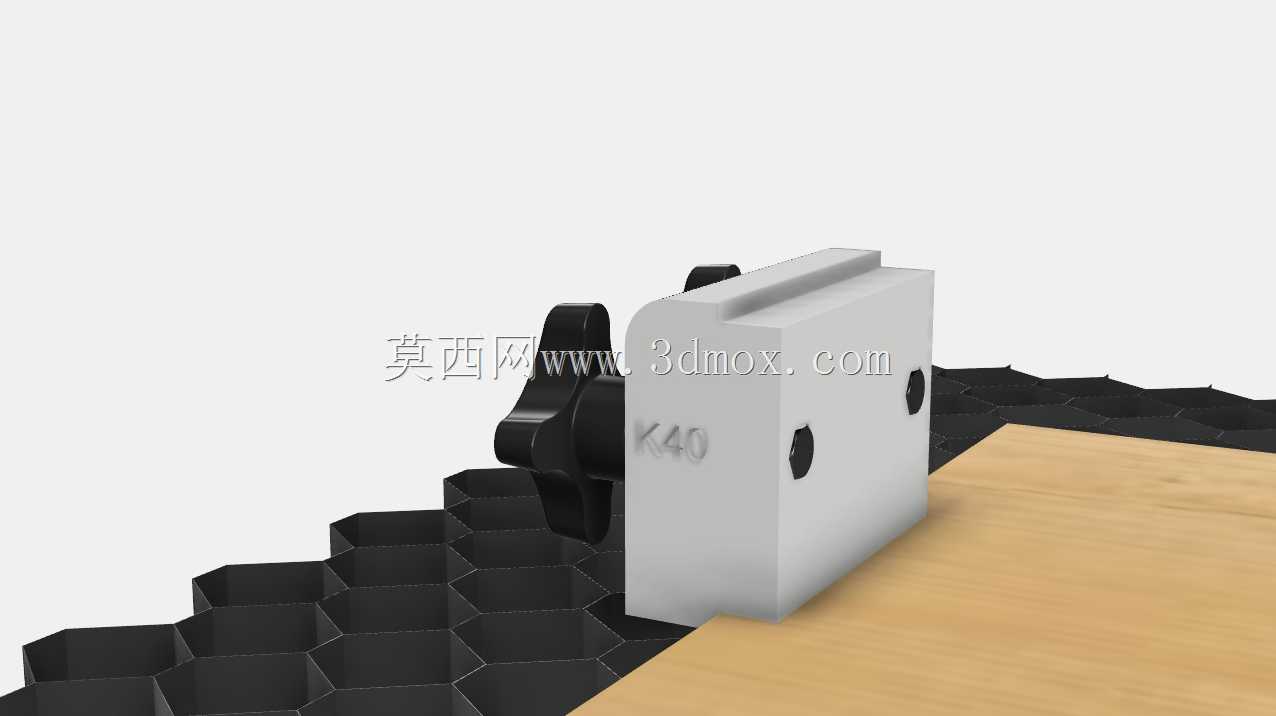

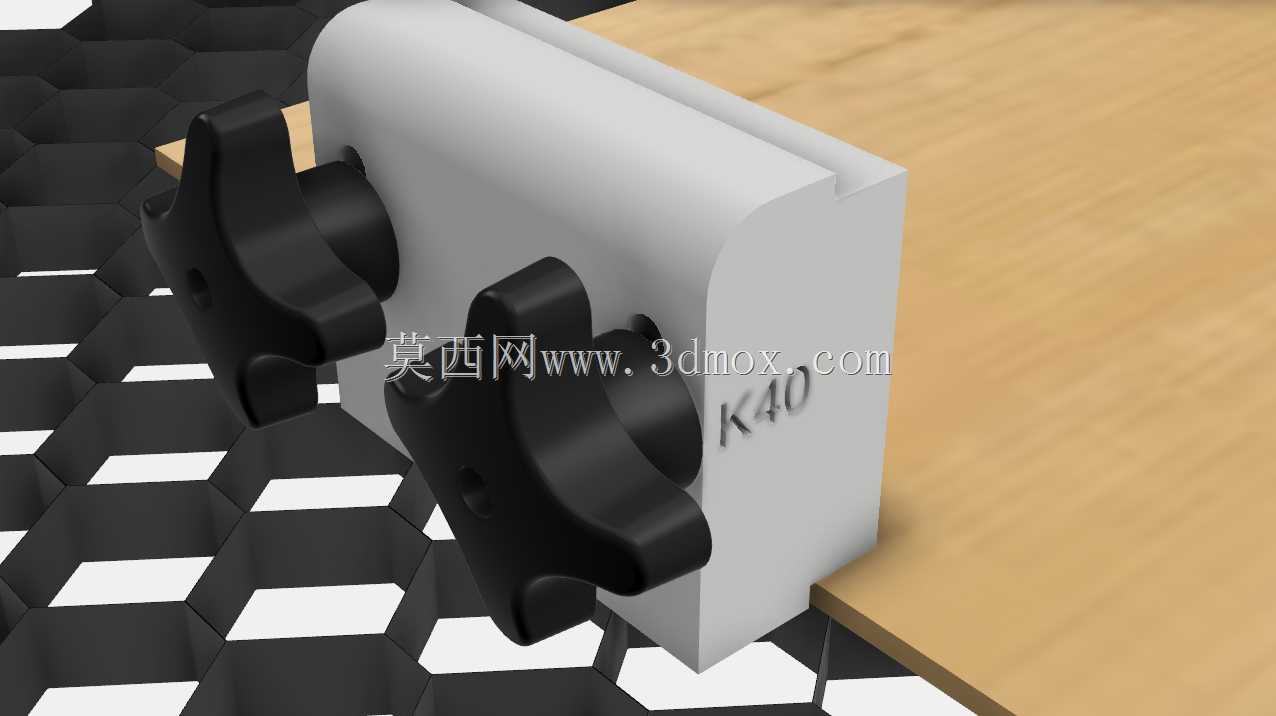

这款压紧定位夹具主要应用于二氧化碳激光加工场景，针对中小幅面非金属板材加工时的物料固定需求设计，广泛适配桌面型CO2激光雕刻、切割设备的工作台装夹使用。在实际激光加工作业中，亚克力、薄木板、密度板、皮革等非金属板材在加工过程中容易受台面负压气流、激光头高速移动带动的气流影响出现偏移、翘边问题，传统的蜂窝台面直接放置物料的方式，在加工小尺寸板材、边缘位置图形时极易出现走位报废的情况，这款夹具正是为解决这类痛点开发。夹具采用双侧对称压紧结构，两个独立的压紧座可沿工作台栅格方向自由调整间距，适配不同宽度的加工板材，压紧端采用旋钮式锁紧结构，无需额外工具即可快速完成装夹与松脱，操作便捷性适配小批量多品种的加工场景。设计过程中充分考虑激光加工的特殊工况，压紧座主体采用低反射硬质铝合金材质，避免高功率CO2激光照射到夹具表面产生异常反射损伤加工件或激光聚焦镜，压紧接触端采用圆角过渡处理，不会在板材表面留下压痕，同时不会遮挡板材靠近边缘的加工区域，最大化板材的可用加工幅面。基础适配的板材厚度覆盖5mm以内的常用非金属加工板材，压紧座的安装底座可直接嵌入常规激光机蜂窝工作台的栅格间隙中，无需对原有工作台进行打孔、改装即可直接使用，安装边界完全适配市面主流桌面型CO2激光机的工作台尺寸，不会与激光头的运动行程产生干涉。夹具的整体结构做了轻量化设计，单个压紧座重量控制在合理范围，不会压坏蜂窝台面的栅格结构，同时锁紧旋钮的阻尼经过调校，操作人员单手即可完成锁紧操作，装夹单块板材的时间可控制在数秒内，有效提升小批量加工的上下料效率。在实际使用场景中，这款夹具尤其适合加工小尺寸木质标牌、亚克力装饰件、皮革裁切件等产品，能够保证加工全程板材位置稳定，避免因物料移位导致的图形错位、边缘切不透等加工不良问题，同时双侧独立调整的结构也支持对不规则形状的板材进行针对性压紧，拓展了激光设备的可加工物料范围。
