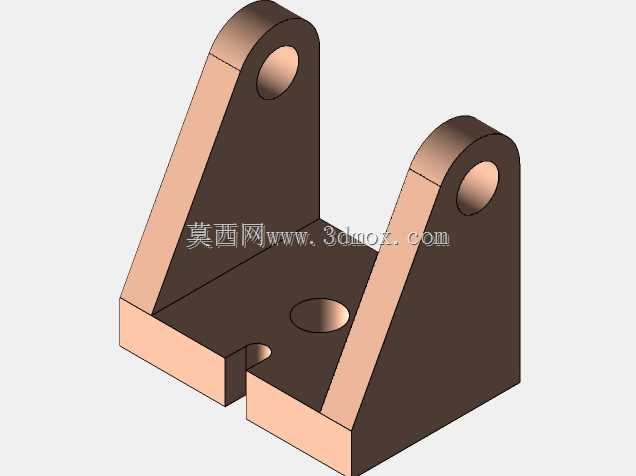

U形夹式安装固定支撑支架结构

这款U形夹安装支架是工业装配领域中应用十分广泛的基础连接构件，主要承担部件铰接支撑、定位固定的核心作用，常见于轻工自动化生产线、小型物料输送设备、工装夹具模组、户外设施安装架等场景中，用来连接需要实现小角度摆动的功能部件，或是作为外置功能模块的承载基座，为被连接件提供稳定的安装基准与受力支撑。从实际使用场景来看，这类支架往往安装在设备的机架型材、设备外壳安装面或是固定基座上，上方两个带孔的立板用来穿装铰接销轴，连接摆臂、连杆、感应元件安装架等需要绕轴转动的部件，底座上的开孔则用来穿装固定螺栓，将整个支架牢牢锁定在安装基准面上，部分场景下也会在底座与安装面之间加装调整垫片，用来微调支架的安装高度，保证铰接部件的转动轴线与设计基准重合，避免转动过程中出现卡滞、偏磨的问题。从功能特性来看，这款支架采用一体化的L形加双侧立板结构，底座与立板之间设置了过渡加强筋，能够有效承载来自上方铰接部件的径向载荷与倾覆力矩，避免长期受力后立板出现外张变形或是底座与立板衔接处出现应力断裂；两个立板上的同轴安装孔保证了销轴穿装后的同轴度，减少销轴转动时的附加阻力，底座上的定位沉孔可以在安装时配合定位销实现快速对位，降低现场安装的调整难度，底座前端的缺口设计则是为了避让安装面上的凸起结构，或是为相邻部件的走线、管路布置留出空间，避免安装时出现结构干涉。在设计思路上，这款支架优先考虑了安装的便捷性与受力的合理性，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体体积，减少材料占用；两个立板的高度根据铰接部件的转动行程做了适配，保证铰接部件在最大摆动角度下不会与底座或是安装面发生碰撞，立板上的安装孔孔径按照常用的标准销轴尺寸设计，能够直接适配市面上常见的圆柱销轴、带挡圈销轴等标准连接件，不需要额外做二次加工；底座上的安装孔间距按照常用的型材安装槽间距设计，可以直接安装在标准工业铝型材或是钢板焊接的机架上，适配性较强。从安装边界来看，这款支架的底座为矩形结构，安装时需要在基准面上预留出略大于底座轮廓的平整安装区域，保证底座与安装面完全贴合，避免出现点接触导致的受力不均；上方两个立板的外侧间距决定了所适配铰接部件的宽度范围，铰接部件的连接端宽度需要小于两个立板的内侧间距，才能顺利嵌入两个立板之间完成销轴装配；立板上安装孔的中心高度决定了铰接部件的转动中心高度，在整体设备布局时需要根据这个高度尺寸匹配周边部件的位置，保证转动过程中不会出现结构碰撞，同时支架整体的承重能力需要根据材质与壁厚做匹配，常规金属材质加工的该款支架能够满足多数轻载工况下的支撑需求，如果应用在重载场景下则可以通过更换高强度材料、增加壁厚的方式提升承载能力。
