军用常规柴电攻击潜艇线框三维造型

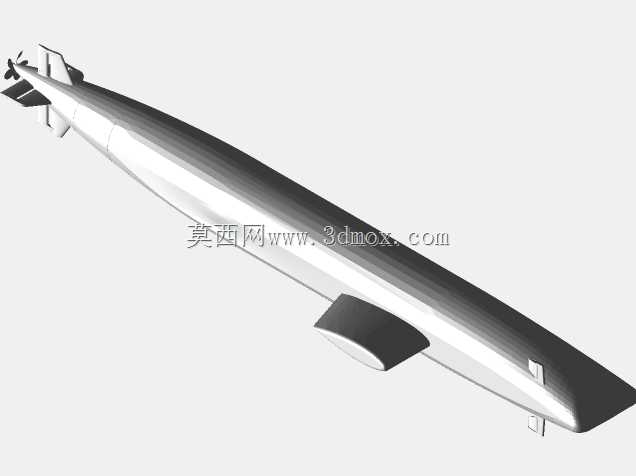

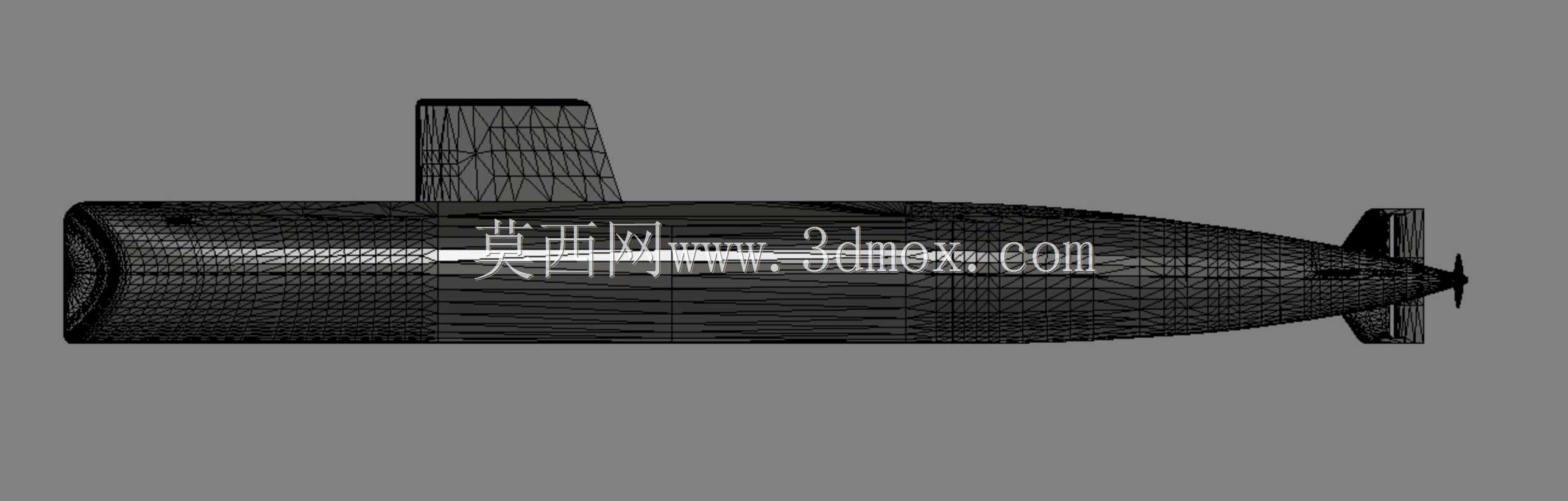

这款柴电攻击潜艇的三维造型，完整还原了常规水下作战平台的整体结构与布局特征，可应用于海军装备展示、作战模拟推演、国防科普教学、海事装备研发参考等多个场景。作为近海防御与远海突击的核心水下作战装备，该型潜艇主要承担反潜、反舰、隐蔽布雷、情报侦察以及特种作战投送等任务，依靠柴电动力系统的低噪声特性，能够在近海水域长时间隐蔽待机，对敌方水面舰艇编队、水下潜艇目标形成有效威慑。从产品功能特性来看，该模型完整呈现了潜艇的核心功能结构：艇艏位置集成了主被动声呐基阵与鱼雷发射管阵列，是潜艇水下探测与火力打击的核心区域；中部圆柱形耐压壳体是整艇的核心承载结构，内部可划分为指挥舱、生活舱、动力舱、武器舱、蓄电池舱等多个功能舱段，保障艇员作业、装备运行与物资存储的空间需求；指挥台围壳整合了潜望镜、通信天线、通气管等升降设备，是潜艇水面航行与潜望深度航行时的指挥观测核心；艇艉部分布置了螺旋桨推进装置与十字形操纵尾舵，负责为潜艇提供水下航行动力，同时控制潜艇的航行姿态、潜浮深度与转向动作。在设计思路上，该造型严格遵循常规柴电潜艇的水动力学优化原则，整体采用拉长水滴型的流线型艇体设计，最大化降低水下航行时的摩擦阻力与流噪，提升潜艇的水下航速与隐蔽性；所有外部突出结构均做了圆弧过渡处理，指挥台围壳与艇体的连接位置采用填角设计，减少航行时的流体紊流产生，进一步降低水下航行噪声；外部结构的网格划分完全贴合实际潜艇的壳体肋骨布局，还原了耐压壳体与非耐压壳体的双层结构特征，清晰呈现出潜艇壳体的受力分布逻辑。从外形尺寸与安装边界来看，该模型按照常规柴电潜艇的实际比例构建，整体艇身长度与宽度、围壳高度的比例符合真实装备的尺寸关系，艇体外部无多余突出结构，所有外置设备均贴合艇身流线布局，既满足水下航行的水动力要求，也能适配靠泊码头、进出船坞时的空间边界限制，避免靠泊、维修过程中出现结构碰撞问题；尾舵与螺旋桨的布置位置预留了足够的水流通过空间，保障推进效率的同时，也为后续的动力系统仿真、流场分析提供了准确的结构基础。
