高精度斜齿传动齿轮工业设计方案

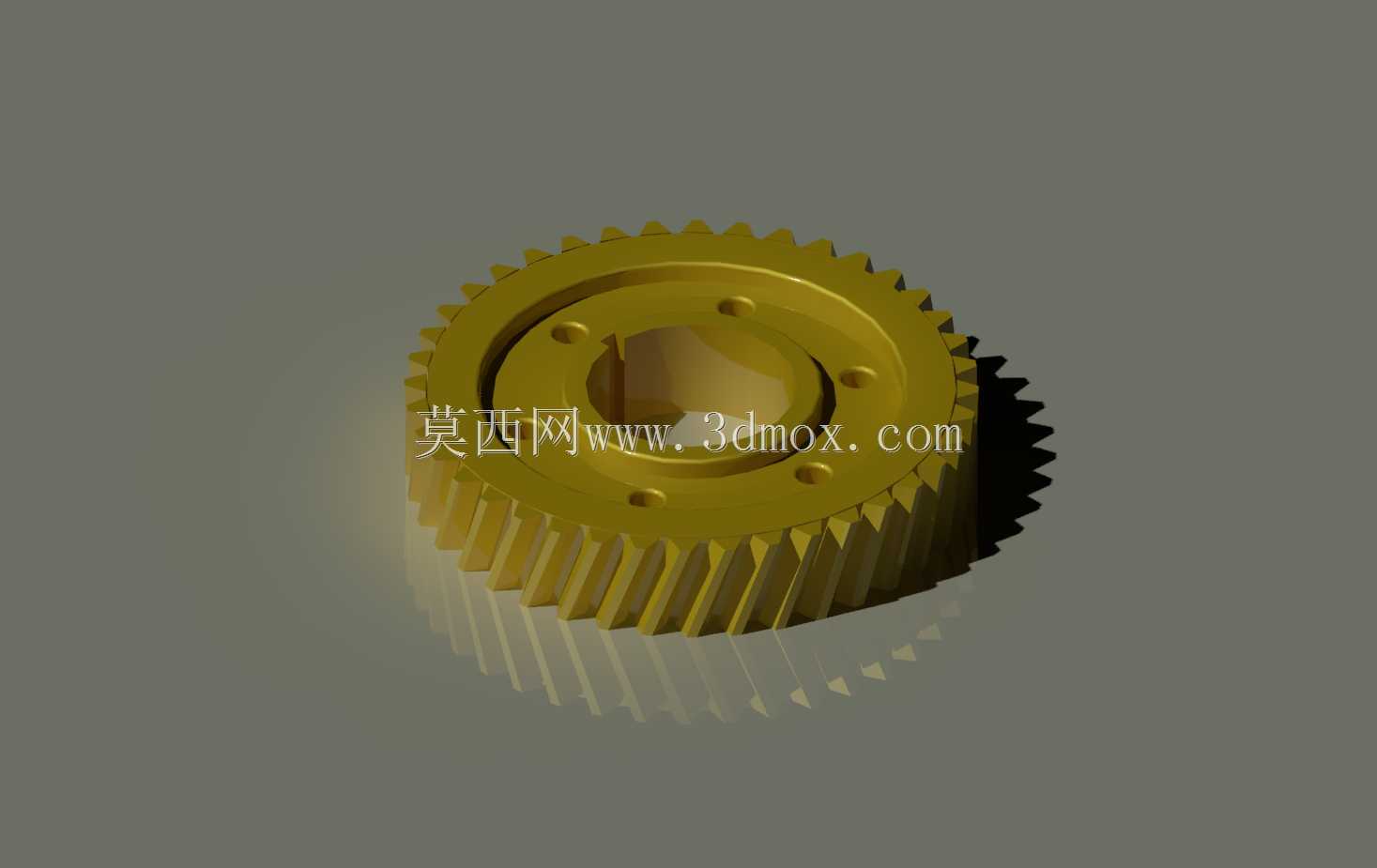

这款斜齿传动齿轮是工业传动系统中的核心基础部件，广泛应用于各类需要平稳动力传递的机械设备中，覆盖机床主轴传动、自动化生产线输送单元、中小型减速机内部传动组、轻工机械动力传输等多个工业场景，能够在中高速、中等载荷的连续运转工况下保持稳定的工作状态，有效降低传动过程中的动力损耗与运行噪音。在实际设备运行过程中，该齿轮主要承担旋转运动与扭矩的传递功能，通过轮齿间的连续啮合，将输入端的动力平稳传导至输出端，相比传统直齿齿轮，其啮合过程是渐进式的，轮齿接触从齿面一端逐步延伸至整个齿宽，能够大幅降低啮合冲击与运行噪音，同时提升轮齿的承载能力，适合长时间连续运转的工业作业环境。从产品功能特性来看，该齿轮采用斜齿齿形设计，齿向带有固定螺旋角，啮合重合度显著高于同参数直齿轮，能够有效分散单齿承受的载荷，提升传动平稳性，降低传动过程中的振动与噪声；齿轮本体采用一体化结构设计，中心设置带键槽的安装孔，能够与传动轴通过平键实现周向固定，避免运转过程中出现相对滑动；端面均匀分布多个安装定位孔，可配合端盖或锁紧构件实现齿轮的轴向定位，防止高速运转时出现轴向窜动；齿圈部分与轮毂部分通过辐板连接，在保证整体结构强度的前提下有效降低零件自重，减少转动惯量，提升传动响应速度。在设计思路层面，这款齿轮的设计完全围绕工业场景的实际使用需求展开，首先根据目标传动系统的额定传递功率、输入转速、传动比要求确定齿轮的基本模数、齿数与螺旋角参数，保证齿面接触强度与齿根弯曲强度满足长期载荷要求，避免运转过程中出现断齿、齿面点蚀等失效问题；其次对安装配合面的公差进行严格控制，中心孔与传动轴的配合采用过渡配合设计，既保证装配便利性，又能避免运转时出现配合间隙导致的传动精度下降；齿面部分设计有合理的修形量，补偿加工与装配过程中产生的形位误差，保证轮齿啮合时的接触面积均匀，避免局部应力集中导致的早期磨损。从外形尺寸与安装边界来看，该齿轮的齿顶圆、齿根圆与轮毂直径形成合理的尺寸梯度，辐板厚度经过优化设计，既满足结构强度要求，又不会占用过多的轴向安装空间；中心键槽的尺寸与位置符合通用传动安装标准，能够适配常规规格的传动轴；端面定位孔的分布圆直径与孔径匹配通用锁紧件的安装尺寸，无需额外定制配套构件即可完成装配；齿轮整体轴向宽度控制在合理区间，能够适配多数常规传动箱的内部安装空间，安装时仅需保证齿轮与传动轴的同轴度，以及啮合齿轮的中心距符合设计参数，即可实现平稳的动力传递，无需复杂的现场调整工序。
