18度螺旋角斜齿轮齿条转向传动组件

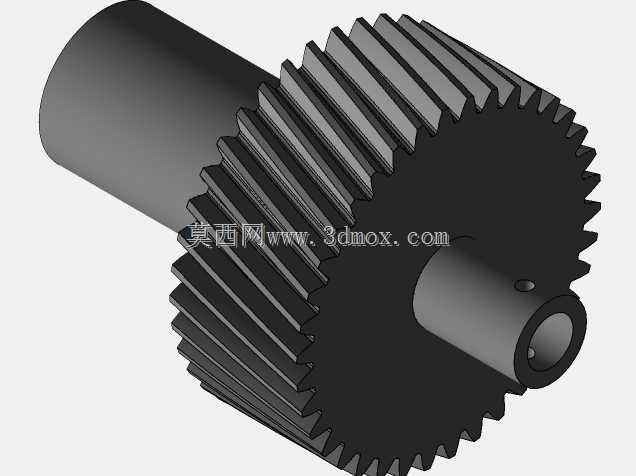

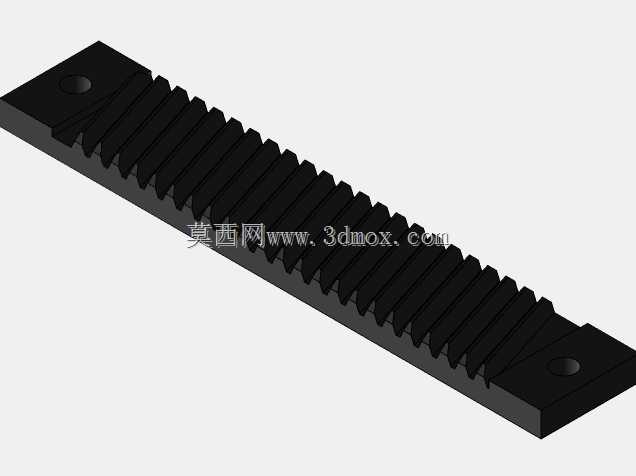

该斜齿轮齿条传动组件主要应用于乘用车辆的转向系统中，是机械转向结构里将旋转运动转化为直线往复运动的核心执行部件，在整车转向操控链路中承担着力矩传递与运动形式转换的关键作用，直接决定转向操作的顺滑度与传动精准度。在实际装车场景中，该组件一端连接转向管柱的输入轴，另一端衔接转向横拉杆，驾驶员转动方向盘的力矩传递到斜齿轮后，通过轮齿与齿条的持续啮合，带动齿条做轴向直线运动，最终拉动车轮完成转向动作，相比直齿齿轮齿条结构，斜齿啮合的重合度更高，传动过程中冲击更小，转向时的噪音控制表现更优，同时能承受更大的瞬时转向力矩，适配多数紧凑型家用乘用车的转向负载需求。设计阶段针对转向场景的高频往复运动特性，将齿轮螺旋角设定为18度，在保证轴向力处于合理区间的前提下最大化啮合接触面积，轮齿齿廓经过修形处理，避免啮合过程中出现卡滞、回程间隙过大的问题，齿轮与轴采用一体化结构设计，减少装配环节带来的同轴度误差，轴端预留的定位孔与安装轴段可直接与转向器壳体的轴承位配合，无需额外加装转接衬套。齿条选用EN24合金结构钢加工，具备足够的表面硬度与芯部韧性，能承受长期往复啮合带来的磨损与冲击载荷，齿轮轴采用AI7075 T6铝合金材质，在满足结构强度要求的前提下有效降低组件整体重量，适配整车轻量化的设计趋势。安装边界方面，齿轮轴的伸出轴段直径、齿条的截面尺寸均匹配常规转向器壳体的安装腔体，轮齿啮合的中心距按照标准模数参数设定，装配时无需额外调整啮合间隙即可满足传动精度要求，组件整体结构紧凑，可直接集成到转向器总成内部，不需要预留过多的额外安装空间，除汽车转向场景外，该结构也可适配自动化设备中需要旋转转直线运动的短行程往复传动工位，承担精准位移传递的功能。
