一体化集成式污水处理成套装置结构

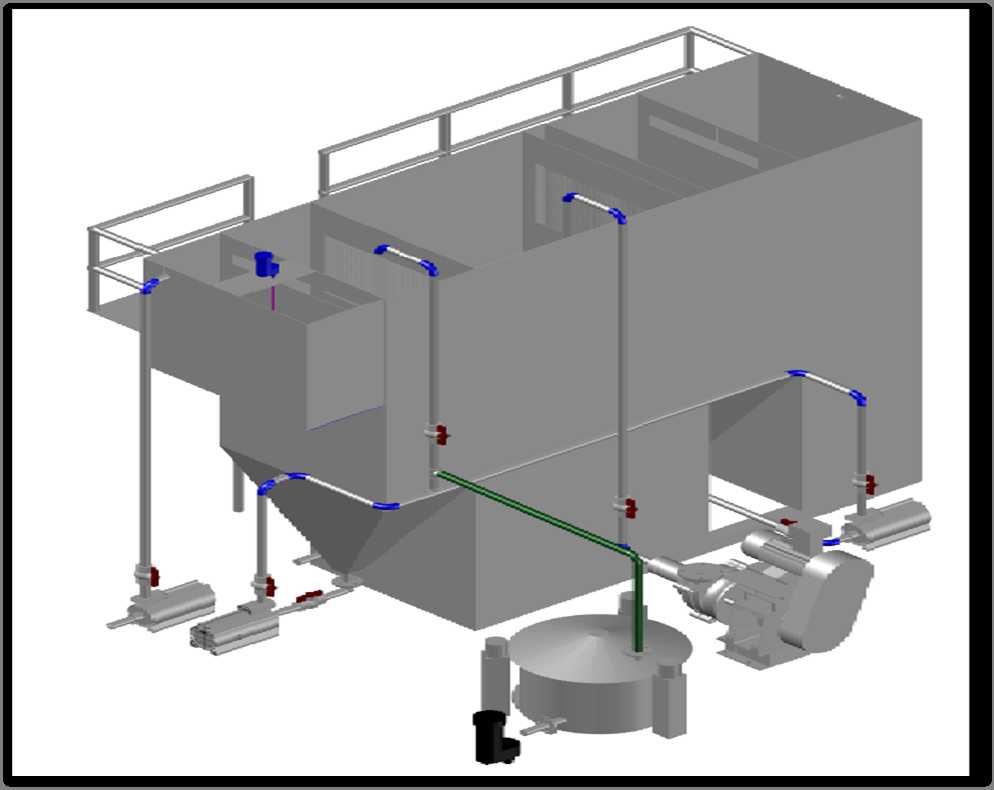

这套一体化水处理装置的三维结构，主要面向中小型工业生产废水处理、乡镇生活污水集中处理、小型厂区中水回用等场景，可直接落地安装在硬化地面上，无需额外搭建大型混凝土池体，适配日处理量几十到几百吨的小规模水处理项目，能有效降低项目的土建施工成本与现场安装周期。从结构布局来看，装置主体采用集成式箱体设计，上部设置带安全护栏的操作检修平台，方便运维人员定期查看内部处理单元运行状态、检修阀门与管路组件；箱体下部设计为锥斗形集泥结构，可依靠重力实现污泥的自然沉降浓缩，减少额外的污泥浓缩单元配置，锥斗底部设置排泥管路，配套的排泥阀可定期将沉降的污泥排出至后续污泥处理环节。装置的管路系统做了清晰的功能分区，蓝色管路为处理过程中的清水输送管路，绿色管路为药剂投加管路，红色阀门为各支路的控制切断阀，可单独控制每个处理单元的进出水流量，方便单个单元检修时不影响整套装置的其他环节运行。前端配套的加药装置与输送泵组，可根据进水水质情况投加絮凝剂、助凝剂等水处理药剂，让污水中的悬浮杂质形成易沉降的矾花，进入箱体内部的沉降区实现固液分离；下部配套的泵组可实现装置内部的水流循环、处理后清水的外输，以及反冲洗环节的水流供给，避免滤料层堵塞影响处理效果。设计过程中充分考虑了安装边界，整套装置的所有管路接口、泵组安装位都预留在箱体外侧，现场安装时仅需对接进水、出水、排泥三个外部管路接口即可完成主体安装，无需在箱体上额外开孔焊接；操作平台的宽度预留了足够的检修空间，运维人员可在平台上完成所有阀门操作、药剂添加等日常工作，无需额外搭设检修架。箱体内部做了分格设计，依次划分出絮凝反应区、沉降分离区、过滤区、清水储存区，污水在箱体内依靠液位差自流依次经过各处理单元，减少了泵组的配置数量，降低装置运行时的能耗与故障点。各管路的走向都避开了设备的检修操作空间，阀门的安装高度设置在人体站立操作的舒适区间，无需攀爬即可完成阀门的开关调节；泵组与加药装置都布置在箱体侧面的空闲区域，与箱体主体预留了足够的检修间距，方便后续更换泵体密封件、检修加药泵的易损部件。
