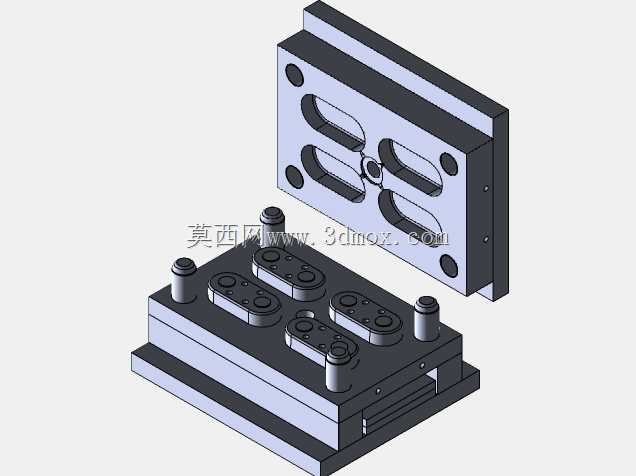

一模四腔塑料注射成型模具结构

该套模具为典型的塑料注射成型工装，主要应用于小型扁平类塑料结构件的批量注塑生产场景，适配卧式注塑机的安装使用需求，可满足消费电子配件、小型家电结构件、工业接插件外壳类塑件的高效量产需求，能够在连续生产工况下稳定完成塑件的注射、保压、冷却、开模顶出全流程作业，有效降低单塑件的成型周期与生产能耗。从实际用途来看，这套模具针对带双侧安装孔的长圆形扁平塑件设计，一次合模即可完成四件同规格塑件的成型作业，相比单腔模具生产效率提升三倍以上，模架采用标准两板模结构，导柱导套配合精度控制在合理公差范围内，可保证长期开合模过程中型腔与型芯的对位精度，避免塑件出现飞边、错位、壁厚不均等成型缺陷。在功能特性上，模具的定模部分开设四个对称分布的型腔流道，采用平衡式流道布局设计，熔融塑料从主浇道进入后可均匀分配至四个型腔，保证各型腔进料速度、压力保持一致，让同批次成型的塑件尺寸偏差控制在极小范围内；动模部分设置对应型芯结构与顶出机构，开模后顶杆可平稳将塑件从型芯上顶出，避免顶出过程中塑件出现变形、顶白等外观缺陷；模具的冷却水道沿型腔周边均匀排布，可在注射保压完成后快速带走热量，缩短塑件冷却定型时间，提升整体生产节拍。设计思路上，整套模具优先考虑量产稳定性与加工便利性，模架选用标准规格模胚，无需额外定制非标模架即可完成组装，降低模具加工制造成本；型腔与型芯采用镶拼式结构设计，易磨损部位可单独拆卸更换，无需整套模具报废返修，大幅降低后期模具维护成本；导柱设置在动模侧四个角位，长度适配开模行程需求，可在合模过程中提前导向对位，避免型腔与型芯发生碰撞损坏。外形尺寸与安装边界方面，整套模具整体为矩形方体结构，长宽尺寸适配常规200吨级以内卧式注塑机的拉杆间距，模具总厚度符合注塑机的最小模厚安装要求，顶部定位圈尺寸匹配注塑机射嘴定位孔标准规格，动模侧顶棍孔位置符合通用注塑机顶出机构对位要求，无需额外改装设备即可直接上机安装调试，模具开合模行程预留足够取件空间，可配合机械手完成自动取件作业，适配自动化注塑生产线的使用需求。
