小型有刷直流驱动马达结构设计

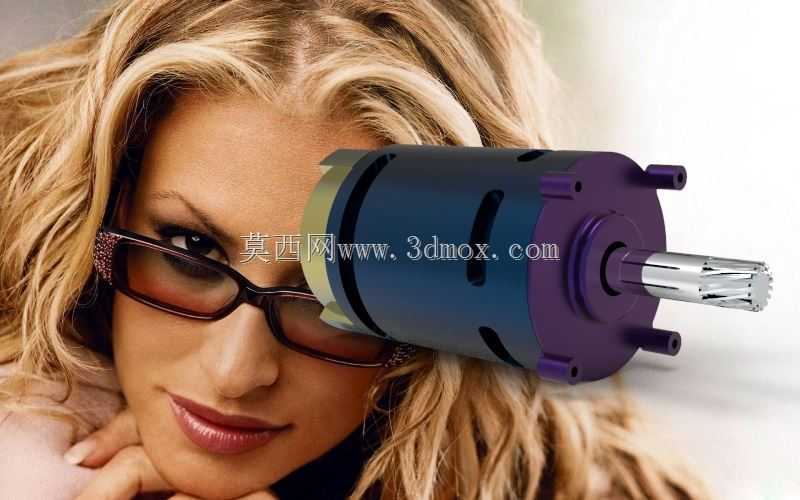

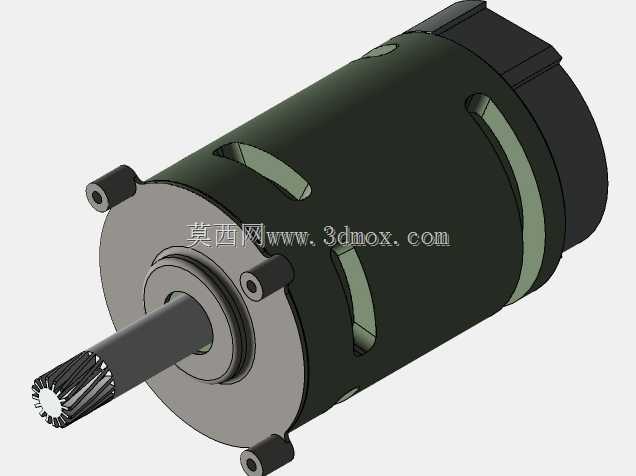

这款小型驱动马达是面向小型机电传动场景开发的动力输出部件，可广泛适配桌面级自动化执行机构、小型智能代步装置、家用电动工具、精密传动实验平台、消费级电子外设等多类场景的动力供给需求，能够为负载端提供稳定可控的旋转扭矩输出，完成电能到旋转机械能的高效转换。从实际用途来看，该马达可直接搭配减速齿组、传动连杆、同步带轮等下游传动部件使用，既可以作为独立动力源驱动小功率负载完成定速旋转动作，也可配合调速电路、编码器组件实现转速、转角的精准控制，满足不同工况下的动力输出要求。在功能特性设计上，这款马达采用分体式机壳结构，主体机壳做了多道轴向开槽设计，能够在马达持续高负载运转时扩大壳体与空气的接触面积，提升被动散热效率，避免长时间工作导致的内部绕组温升过高，延长器件的连续工作时长；输出端采用金属齿轴结构，轴端做了滚花与卡位槽设计，既可以通过过盈配合直接套装传动齿轮、带轮等连接件，也能通过卡位结构锁定连接件的轴向位置，避免高速运转时连接件出现打滑、轴向窜动的问题；机壳尾部的四个凸耳结构预留了标准安装孔位，可直接通过螺丝将马达固定在设备的安装基板上，无需额外设计定制固定支架，降低整机的装配复杂度。在设计思路层面，这款马达优先平衡了输出功率、安装体积与散热性能三者的关系，整体采用圆柱同轴布局，将定子、转子、换向结构全部整合在圆柱型壳体内部，最大化压缩径向占用空间，能够适配安装空间局促的小型设备内部腔体；壳体采用工程塑料与金属端盖结合的材质搭配，既通过金属端盖保证输出轴位置的结构强度与装配精度，又通过工程塑料壳体降低整体自重，同时起到一定的绝缘防护作用，避免设备内部电路出现短路风险。在外形尺寸与安装边界上，这款马达整体为同轴圆柱形态，径向最大尺寸控制在小尺寸区间，轴向长度从尾部安装凸耳到输出轴顶端预留了充足的装配余量，尾部四个安装凸耳呈对称分布，孔位间距符合小型驱动马达的通用安装规范，可直接替换同规格的常规直流马达，无需对原有设备的安装位做二次修改；输出轴的伸出长度与直径适配常规小型传动件的安装孔径，轴端的扁位与滚花结构能够兼容多种连接方式，不管是紧配连接、键连接还是粘接固定都能获得足够的连接强度，不会出现动力传递脱节的问题。整体结构设计充分考虑了量产装配与后期维护的便利性，机壳采用卡扣加螺丝的双重固定方式，既能够保证壳体拼接的紧密性，避免内部进入粉尘、水汽影响运转寿命，也能在需要维护碳刷、清理内部积尘时快速拆解，降低后期的维护成本。
