液压活塞式蓄能器结构设计方案

液压活塞蓄能器是液压传动系统中核心的能量存储与调节元件，广泛应用于工程机械、重型锻压设备、冶金轧钢生产线、风电液压变桨系统、港口起重机械以及高端机床液压站等场景，是保障液压系统运行稳定性、降低能耗、提升动态响应能力的关键配套部件。在实际液压回路中，这类蓄能器可在系统低负载工况下存储液压泵输出的多余压力油液，在系统瞬时大流量需求时快速释放存储的油液，补充泵组供油不足的缺口，有效降低液压泵的装机功率，减少系统无功发热；同时可吸收液压回路中因阀门快速启闭、执行元件急停换向产生的液压冲击，削弱压力脉动幅值，避免管路焊缝振裂、阀件密封冲损等故障，在长时间保压的夹紧回路、应急安全制动回路中，还可作为应急动力源，在主泵失压时提供短时压力油供给，保障设备安全停机。

这款活塞式蓄能器采用缸筒与端盖法兰紧固的密封结构，内部通过带组合密封件的浮动活塞将缸内腔体分隔为气腔与油腔两个独立部分，气腔预充设定压力的惰性氮气，油腔与外部液压回路连通，相比隔膜式、皮囊式蓄能器，活塞式结构具备更大的单台容积上限，可承受更高的工作压力，活塞运行行程更长，油液吞吐流量更大，同时密封件更换维护便捷，使用寿命更长，适配大流量、高压力的重载液压工况。设计过程中优先考虑了活塞的同轴度导向精度，在活塞两端设置耐磨导向环，避免活塞运行过程中出现偏磨卡滞，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在适配密封件长期运行的区间，降低密封件的摩擦损耗，端盖处设置组合式静密封与油口连接接口，气腔端设置可靠的充气阀与安全泄压结构，避免超压运行带来的安全风险。

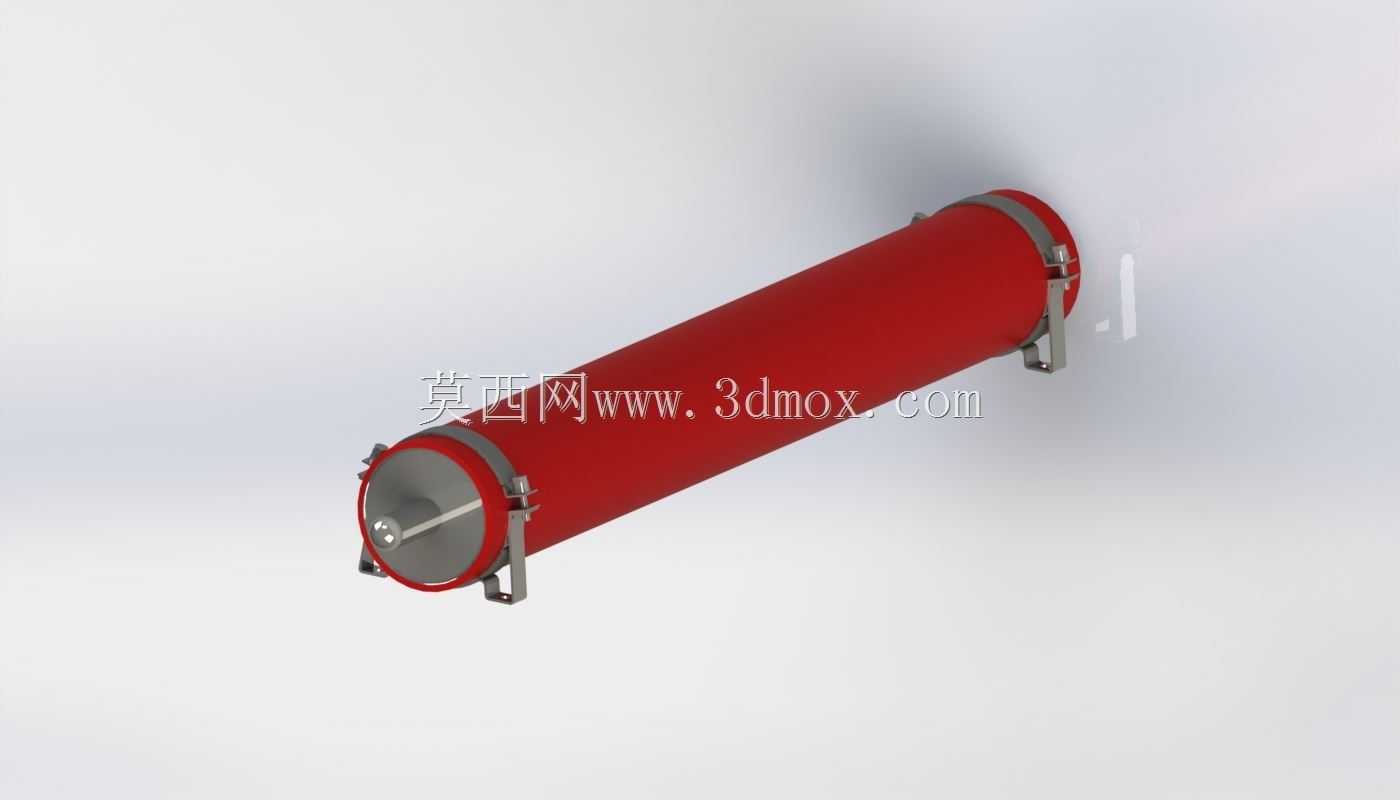

外形上采用长圆柱卧式安装结构，缸体外壁设置多组标准化安装抱箍支座，可直接适配通用的蓄能器安装支架，安装时需预留活塞轴向运动的安全间隙，同时预留充气操作、密封维护的操作空间，油口采用标准液压管螺纹连接，可直接对接不同通径的液压管路，安装边界可适配多数工业液压站的布局空间，无需额外定制特殊安装基座，整体结构紧凑，运行过程中无外露运动部件，运行噪音低，可在不同安装姿态下稳定工作，适配各类复杂的设备安装空间需求。
