重型液压执行油缸结构设计方案

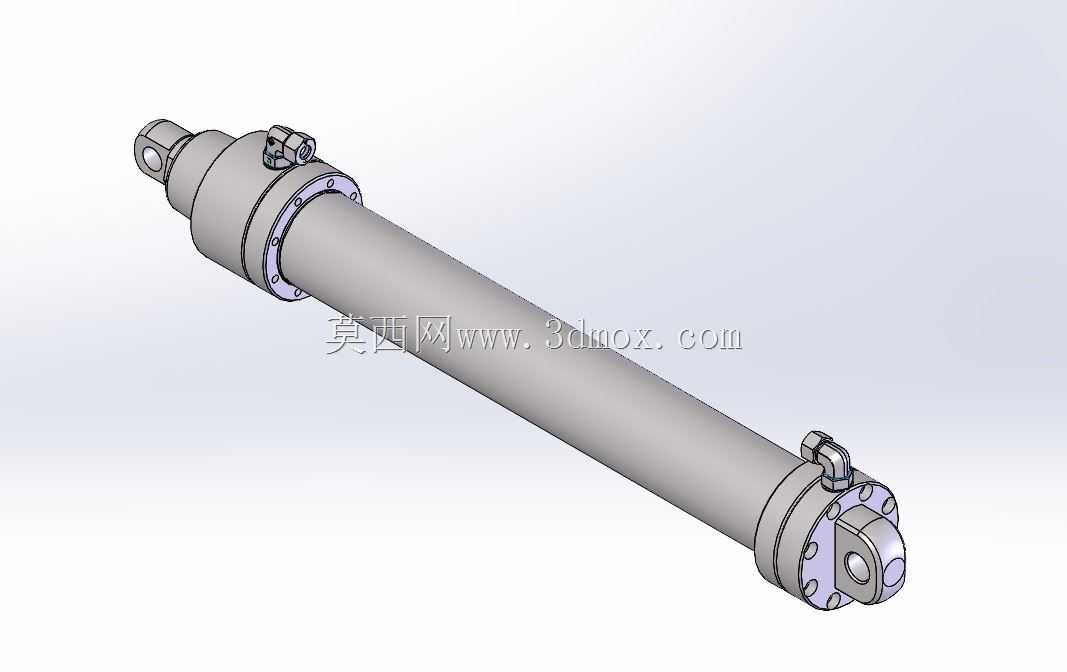

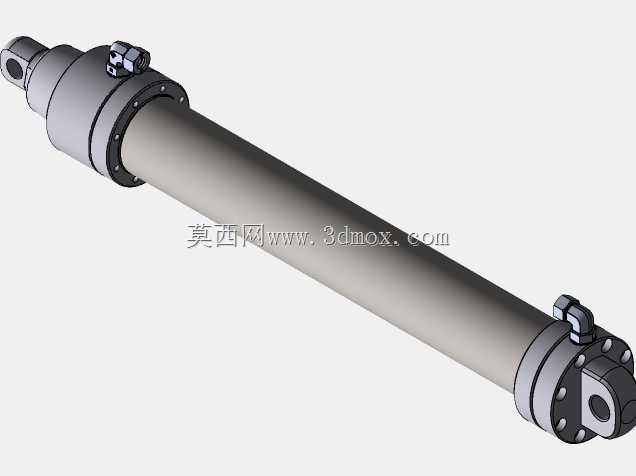

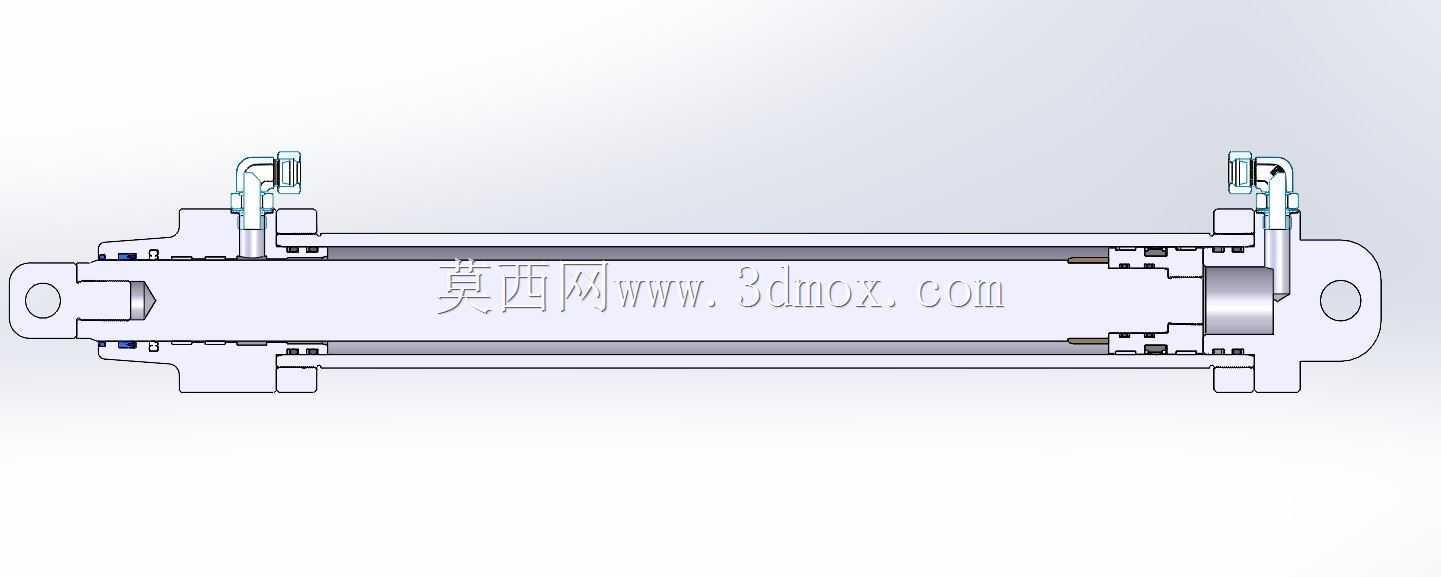

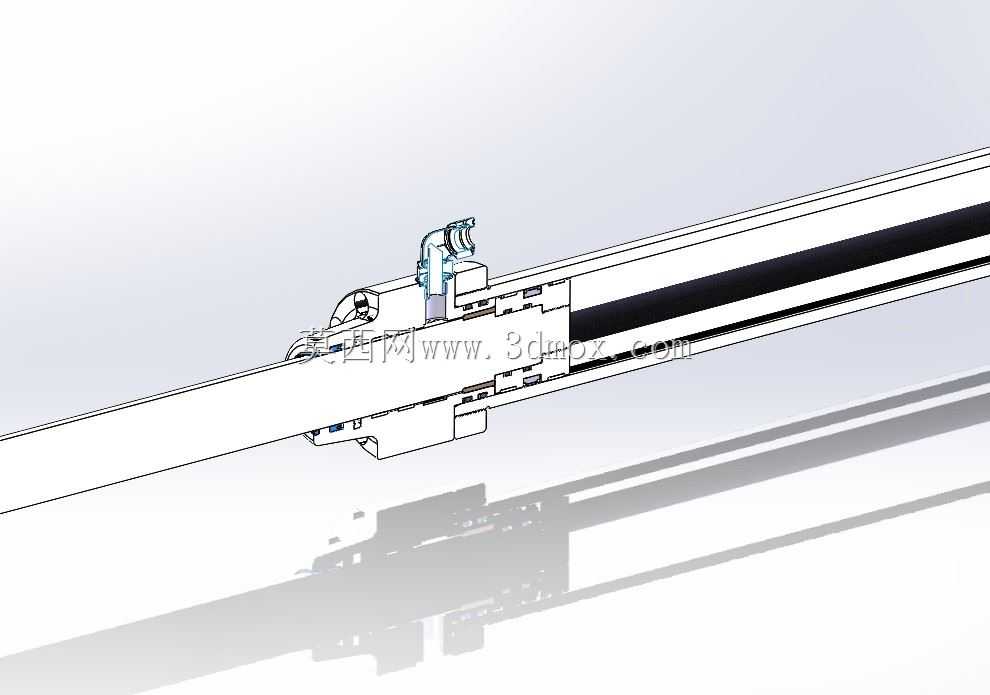

该重型液压执行元件主要应用于重型工程机械、大型锻压设备、重型物料举升装备、船舶甲板机械以及矿山采掘设备的重载直线驱动场景，能够在高压工况下稳定输出大吨位直线推拉力，完成重载构件的举升、推移、夹紧、姿态调整等核心作业动作，是重载液压传动系统中实现动力转换与动作输出的核心执行部件。从功能特性来看，该油缸采用双作用单活塞杆结构设计，可通过压力油的进出方向切换实现活塞杆的伸出与缩回动作，缸体内部集成的密封组件能够有效阻隔高压油腔的泄漏路径，在持续高压作业环境下保持稳定的容积效率，避免内泄外漏导致的动力损失与环境污染；端部配置的u形夹连接结构可适配铰接式安装场景，能够补偿设备运行过程中产生的小幅角度偏移，避免活塞杆承受额外径向载荷导致的偏磨、弯曲变形问题，大幅提升部件的运行可靠性与使用寿命。在设计思路层面，该结构优先考虑重载工况下的结构强度与运行稳定性，缸体采用厚壁无缝结构设计，能够承受持续高压带来的环向拉应力，活塞杆表面做硬化耐磨处理，适配户外多尘、潮湿的复杂作业环境，密封组件采用多道组合密封形式，分别承担高压油阻隔、粉尘防护、油膜留存的功能，在保证密封效果的同时降低活塞杆运动过程中的摩擦阻力，减少运行过程中的密封件磨损速率。从安装边界来看，该油缸整体为长条形直线布局结构，安装时需保证u形夹铰接端与负载端的铰接轴线平行，预留足够的活塞杆伸缩行程空间，避免运动过程中出现结构干涉；缸体外部预留的油液端口采用标准连接尺寸，可适配常规高压液压管路的快速装配，缸体侧面设置的辅助安装结构可适配不同设备的安装固定需求，无需额外定制转接构件即可完成装配。在实际运行过程中，该油缸可适配中高压液压系统的动力输入，运行过程中动作响应平稳，无爬行、卡顿问题，能够在满负载工况下长期稳定运行，可满足不同重载装备的直线驱动需求，针对不同的作业负载要求，还可通过调整缸体内径、活塞杆直径参数适配不同的推力输出等级，适配多元化的设备应用场景。
