XL6009升降压直流电源转换模块

这款升降压电源转换模块，是面向中小功率直流供电场景开发的电压适配部件，核心解决不同电压等级直流电源与负载之间的匹配问题，广泛应用在嵌入式开发测试、便携电子设备改装、车载电子供电、小型工控板卡供电、太阳能低压供电系统、锂电池供电设备稳压等场景中，能够在输入电压波动幅度较大的工况下，为后端负载提供稳定的可调电压输出，避免电压过高烧毁负载、电压过低导致设备无法正常启动的问题。

模块采用非隔离式升降压拓扑设计，核心依托XL6009控制芯片实现自动升降压调节，无需额外切换电路即可在输入电压高于、低于、等于输出电压的全区间内稳定工作，输入适配范围覆盖3.8V至32V直流电压，输出可在1.25V至35V区间内连续调节，最大持续输出电流可达3A，空载状态下自身静态电流极低，5V输入转8V输出时空载电流不足18mA，整体转换效率最高可达94%，且转换效率随输入输出压差缩小、负载电流处于合理区间时逐步提升，在压差较大、重载工况下效率会略有下降，适配多数中小功率直流负载的供电需求。模块开关工作频率设定在400kHz，既平衡了电感、电容等功率器件的体积，也避免了过高频率带来的开关损耗与EMI干扰问题，输出纹波可控制在50mV以内，且纹波大小随输出电压升高、负载电流增大略有上升，整体输出电压调节精度可达±0.5%，负载调整率同样控制在±0.5%，能够为对电压稳定性有一定要求的数字电路、模拟小信号电路提供干净稳定的供电。

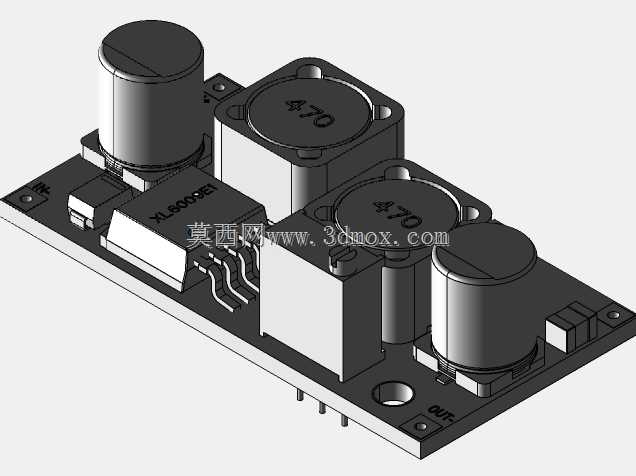

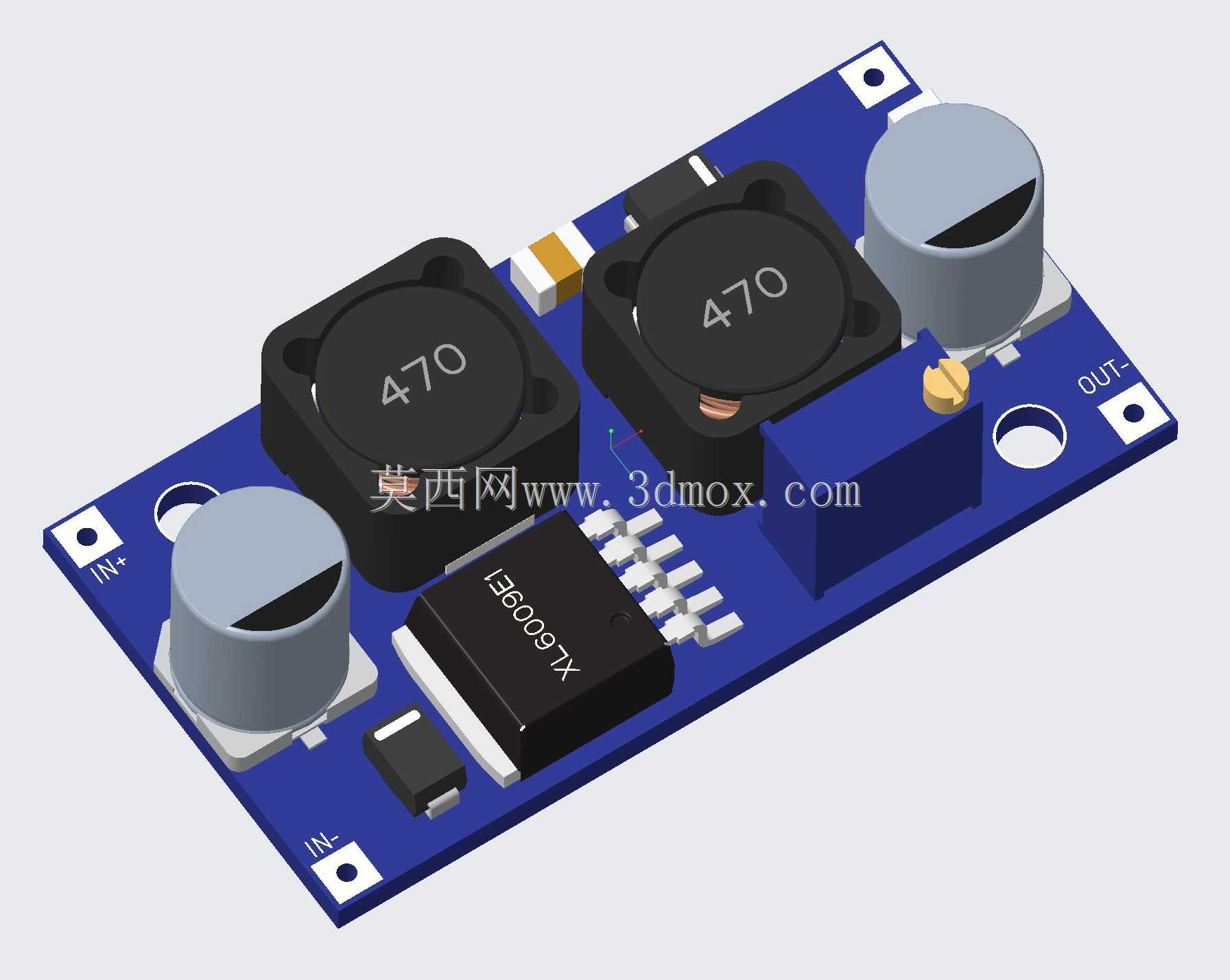

结构设计上，模块采用蓝色FR-4玻纤PCB作为载体，将功率电感、电解电容、控制芯片、整流器件、调压电位器、接线端口全部集成在单块板卡上，两个470μH功率电感分置板卡核心区域，分别承担储能与能量传递作用，输入端与输出端均布置大容量电解电容实现滤波，降低输入纹波对控制电路的干扰，同时平滑输出电压波动；板载多圈精密电位器用于输出电压微调，用户可通过旋转电位器旋钮精准设置所需输出电压，板卡边缘预留标准接线焊盘与固定安装孔，整体外形尺寸为48mm*25mm*14mm，安装时仅需预留对应长宽的平面安装空间，高度方向避开周边15mm范围内的结构件即可完成固定，接线时严格区分输入正负极与输出正负极，避免反接损坏模块与后端负载，可直接通过螺丝固定在设备壳体内部的安装柱上，也可通过接插件快速接入供电回路，适配小空间内的集成安装需求。
