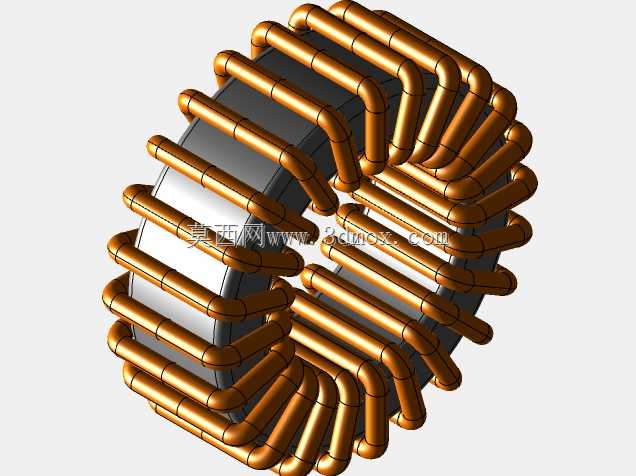

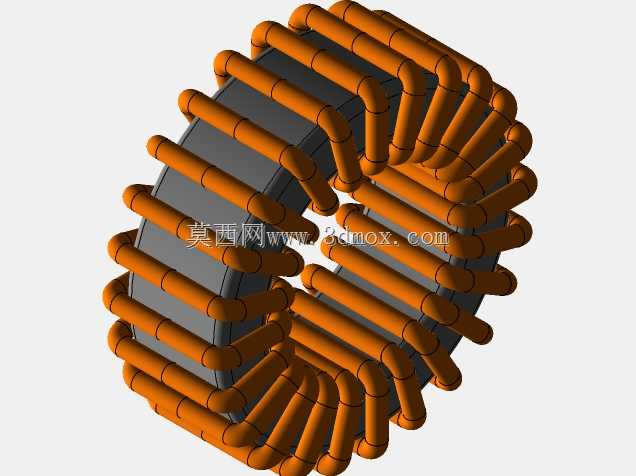

环形磁芯共模电感器三维结构设计

这款环形磁芯电感器是电力电子、电源转换领域的核心被动元件，广泛应用于开关电源输出滤波、EMI电磁干扰抑制、功率因数校正电路、新能源车载充电机、光伏逆变系统以及工业伺服驱动设备中，能够在电路中实现储能、滤除高频纹波、抑制共模噪声的作用，保障后端电路稳定运行，避免高频杂波干扰敏感电子元器件的正常工作。该电感器采用闭合环形磁芯作为磁通载体，相比开磁路的棒状电感，环形结构的磁路闭合度更高，漏磁极小，电磁辐射干扰远低于其他结构电感，在高密度安装的电路板中不会对周边敏感器件造成额外电磁影响，同时磁芯利用率更高，相同电感量下可以做到更小的体积，适配紧凑型电源模块的设计需求。绕组采用多层均匀绕制的漆包铜线，沿磁芯圆周方向对称排布，每一圈绕组都紧密贴合磁芯外壁，绕制过程中严格控制匝间间距，既保证绕组间绝缘性能达标，也尽可能提升窗口利用率，让铜线在有限的磁芯环绕空间内实现最大的有效截面积，降低大电流工况下的绕组铜损，提升电感整体的载流能力，避免长时间工作时绕组过热引发的性能衰减。从设计思路来看，这款电感优先考虑了大电流工况下的可靠性，磁芯选用高磁导率低损耗的软磁材料，能够在高频开关频率下保持较低的磁芯损耗，绕组采用耐温等级较高的漆包线，外层绝缘层可以耐受长期高温工作环境，避免绝缘层破损引发匝间短路。该款电感外径为20mm，轴向高度为8mm，整体为规整的环形圆柱结构，安装时可以采用卧式贴装或者立式插装的方式，安装边界仅需预留直径22mm、高度10mm的空间即可，不会占用过多PCB板面积，适配小体积电源模块的紧凑布局需求。绕组的引出端设计在磁环的同一侧，方便生产过程中进行引脚搪锡与电路板焊接，同时对称的绕组排布让电感工作时的磁场分布更均匀，不会出现局部磁饱和的问题，在通过额定大电流时电感量衰减幅度控制在合理范围内，保证全负载工况下的滤波效果稳定。在实际电路应用中，这款电感既可以作为差模滤波电感单独使用，也可以采用双线并绕的方式作为共模电感使用，灵活适配不同电路拓扑的设计需求，在消费电子适配器、工业控制电源、新能源车载电子等场景下都能发挥稳定的电路性能。
