KT-27封装晶体管配套散热基座结构设计

这款散热结构主要面向中小功率直插式晶体管的板载散热需求，常见应用场景覆盖工业控制电路板、小功率电源驱动板、民用电子设备主板、低压信号调理模块等领域，核心作用是承接晶体管工作过程中产生的结面热量，通过自身金属材质的高导热特性将热量快速扩散到周边空气环境中，避免晶体管因结温过高出现性能漂移、参数衰减甚至过热烧毁的问题，保障板载功率器件长期运行的稳定性。

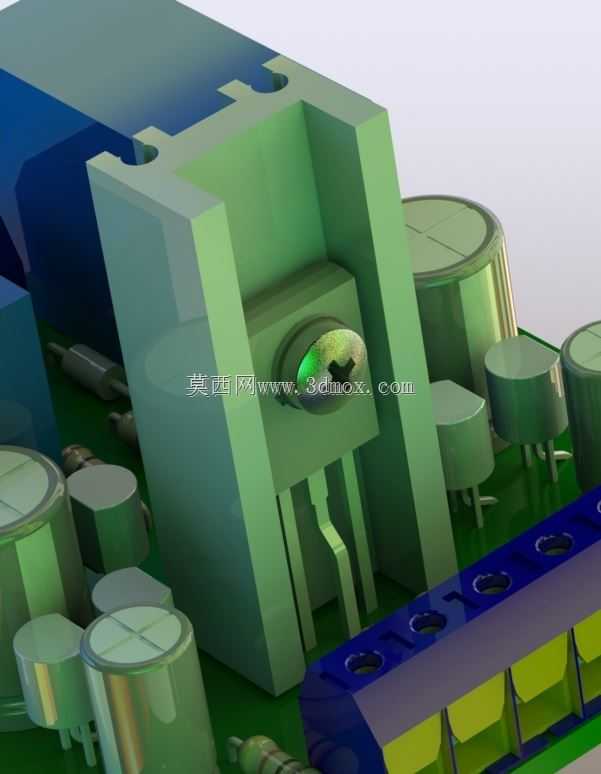

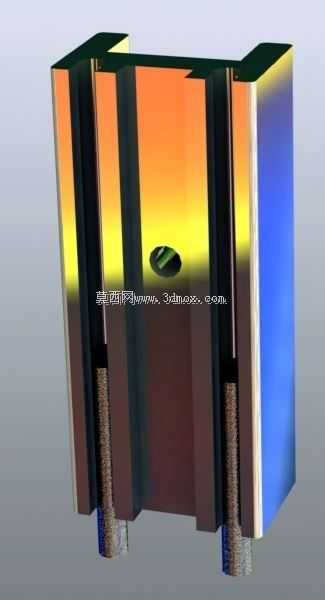

从功能特性来看，该散热结构采用一体化卡装式设计，主体为导热性能优异的金属壳体结构，内部预留了与KT-27封装晶体管完全匹配的容纳腔体，无需额外的固定卡扣或者粘接工序，即可将晶体管牢牢包覆在腔体内部，让晶体管的发热外壳与散热基座内壁实现紧密贴合，最大化热传导接触面积，减少接触热阻。结构两侧延伸出定位支撑脚，可直接插入印刷电路板对应的预制安装孔内，焊接固定后既能保证散热片与PCB板的连接强度，也能对晶体管引脚形成物理防护，避免设备受震动冲击时引脚出现脱焊、弯折等问题。

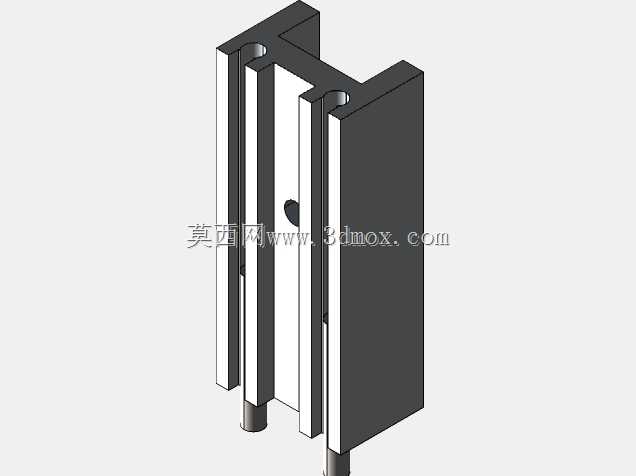

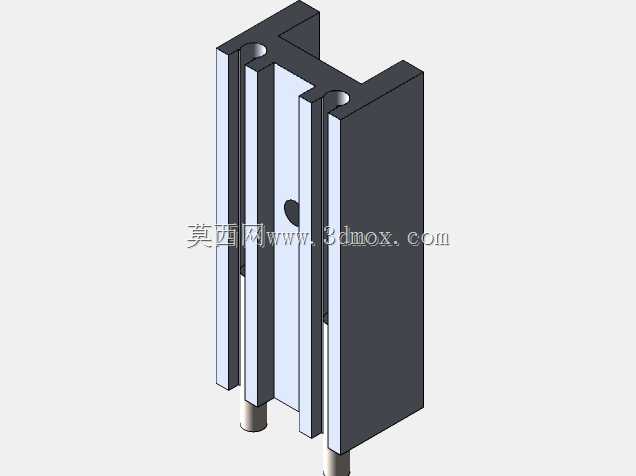

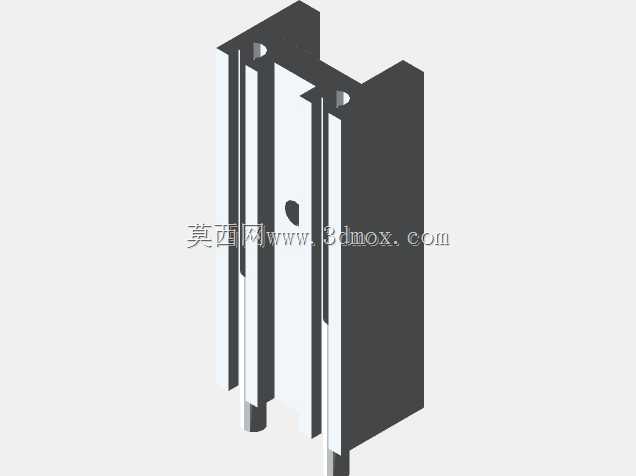

设计过程中，工程师充分考量了板载安装的空间边界约束：整体外形采用方正的矮壳式结构，不会过度占用PCB板上方的垂直空间，可适配多数带外壳封装的电子设备内部安装要求；结构边缘做了圆角过渡处理，避免组装过程中尖锐边角划伤操作人员或者周边板载线路；外壁设置了多道平行的散热凸棱，在不增加整体外形尺寸的前提下有效拓展了散热接触面积，提升自然对流条件下的散热效率。同时，结构上预留的引脚避让槽完全匹配KT-27晶体管的引脚间距，安装时无需额外调整引脚位置，可直接完成器件与散热片的组合装配，适配流水线自动化生产的组装工序要求，能有效降低板级组装的工艺难度与工时成本。

在安装边界设计上，该散热结构的支撑脚间距严格对应标准网格PCB的孔位布局，兼容常规2.54mm网格间距的印刷电路板设计规范，安装后散热片底部与PCB板面保持微小间隙，既避免散热片直接接触板面线路造成短路风险，也能让底部空气形成流通通道，带走部分传导至散热片底部的热量，进一步提升整体散热表现。
