微型桌面级可3D打印精密车床结构

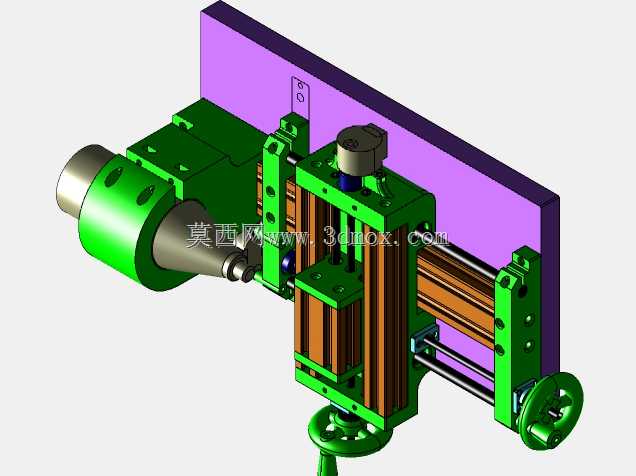

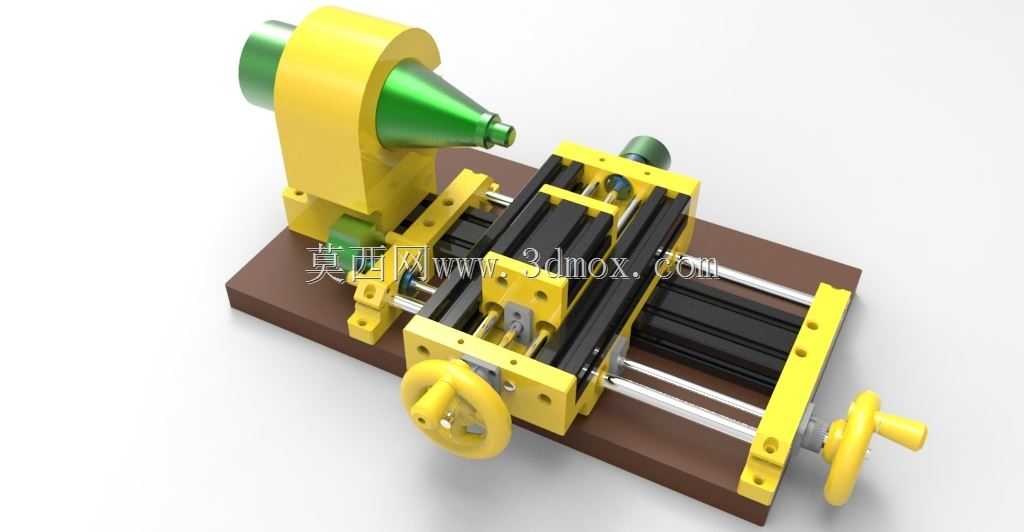

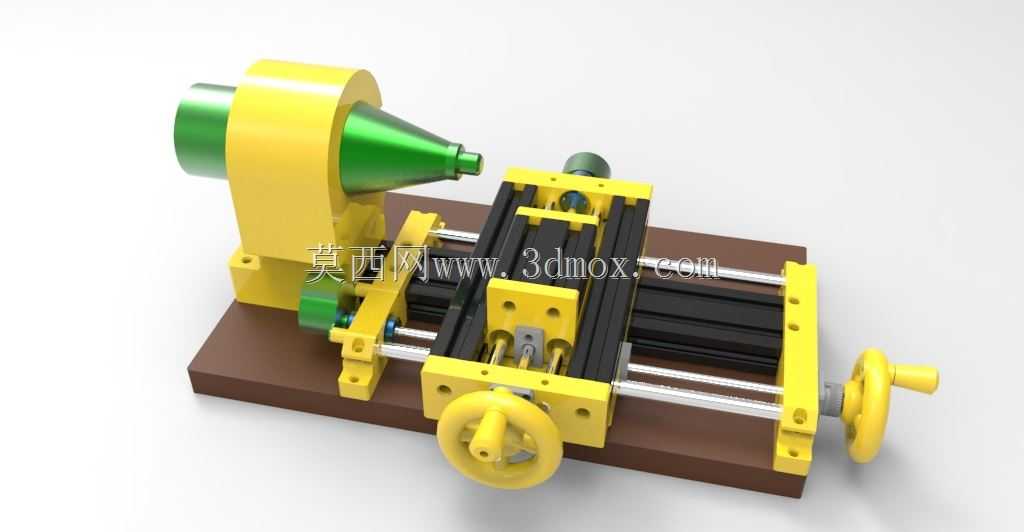

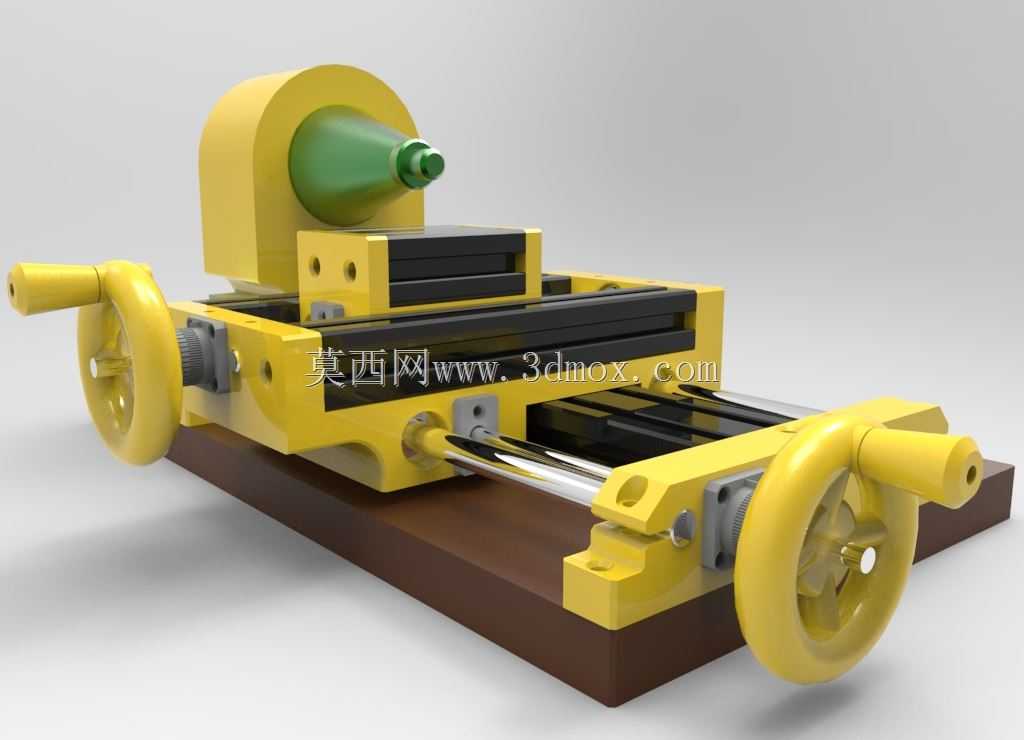

这款微型车床主要面向精密小件加工场景，可适配钟表维修、小型精密零件试制、教学演示、手工DIY加工等多种使用场景，能够完成小型轴类、盘类零件的车削外圆、端面、锥面等基础加工工序，尤其适合加工手表机芯零件、小型铜质销轴、塑料模型配件等尺寸极小、加工精度要求较高的工件，填补了大型车床无法适配超小型零件加工、操作灵活性不足的使用空白。设备整体采用模块化设计思路，核心结构分为主轴单元、纵向进给滑台、横向进给滑台、尾座顶紧单元、操作手轮与安装底座几个部分，主轴单元采用锥孔定位结构，可适配小型夹头装夹待加工工件，通过轴承支撑保证主轴回转精度，前端的锥度结构可有效避让加工区域，避免加工过程中结构干涉。纵向与横向滑台均采用双光轴导轨作为导向支撑，搭配丝杠传动结构实现进给动作，两个方向的手轮分别对应不同方向的进给调节，操作人员可通过转动手轮精准控制刀具的进给量，实现小进刀量的精密加工，滑台的安装位置经过反复校核，保证导轨平行度与丝杠同轴度，避免进给过程中出现卡顿、窜动问题，保障加工过程的稳定性。尾座单元采用可滑动锁紧结构，可根据待加工工件的长度调整安装位置，顶针可对长轴类工件进行端部支撑，避免工件加工过程中出现挠曲变形，提升加工精度。设备整体采用紧凑化布局，所有结构件均可通过3D打印制作，仅需搭配标准光轴、丝杠、轴承、紧固件等通用五金件即可完成组装，大幅降低了微型车床的制作门槛与成本。外形尺寸适配桌面安装需求，整体占地面积不超过普通A4纸张大小，安装时仅需将底座固定在平整工作台面即可，无需复杂的地基安装与调试，设备操作区域全部朝向操作人员一侧，手轮位置符合人体工程学设计，长时间操作也不易产生疲劳，整体结构无外露尖锐边角，使用安全性较高，既可以作为小型加工工坊的实用加工设备，也可以作为机械教学的演示教具，帮助学习者直观理解车床的传动原理与结构组成，还可以作为DIY爱好者自制小型零件的加工工具，满足个性化的小件加工需求。
