十字滑块车床精密进给滑台结构设计

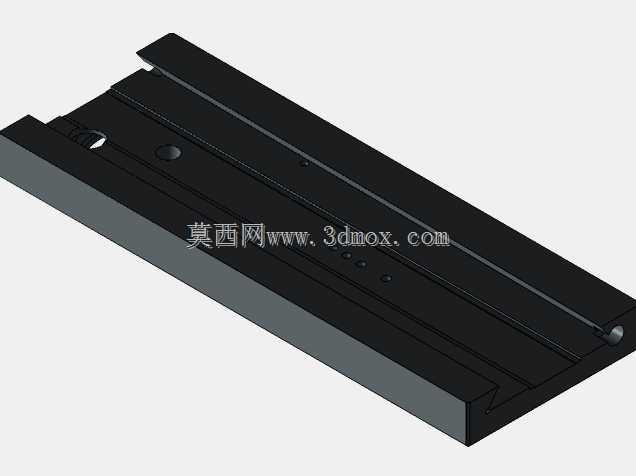

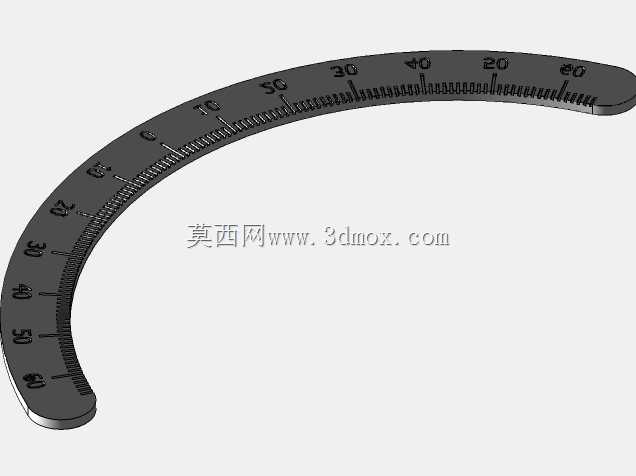

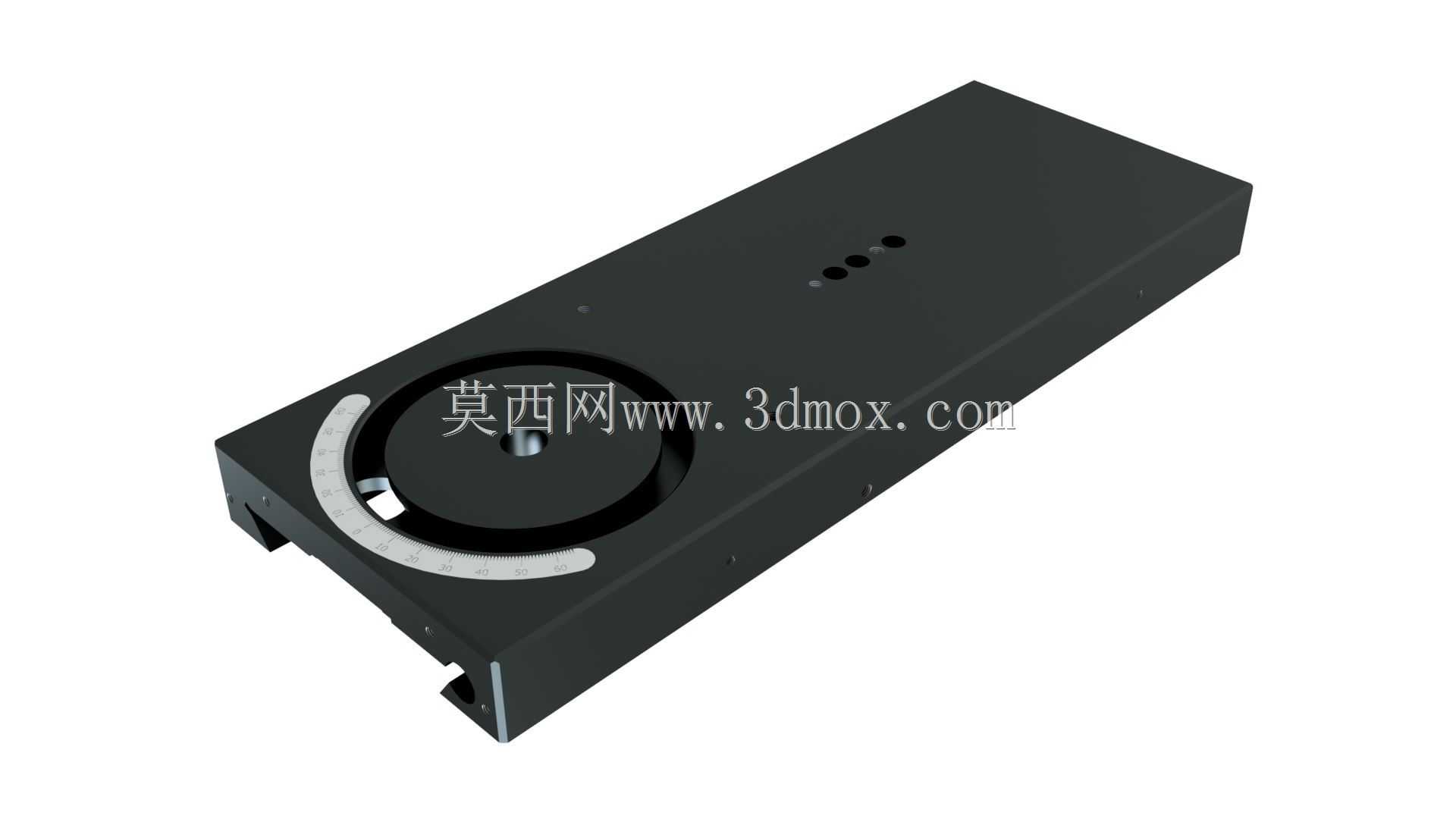

这款十字滑块车床滑台是车床进给系统的核心执行部件，主要应用于普通卧式车床、小型精密仪表车床的横向与纵向进给工位，承担刀具装夹后的精准位移输送功能，在小批量零件车削加工、教学实训车床改造、非标专用车床定制场景中都能适配使用。实际生产中，该滑台可带动车刀完成端面车削、外圆走刀、锥面切削、切槽切断等常规车削工序的进给动作，通过十字交叉的导轨副结构实现两个垂直方向的独立进给控制，操作人员既可以通过手轮手动微调进刀量，也可外接伺服驱动组件实现自动进给加工，能满足不同加工场景下的位移精度需求。从功能特性来看，该滑台采用一体式铸铁基座设计，基座底部设置有与车床床身匹配的安装定位槽，可直接卡装固定在床身导轨面上，无需额外加工复杂的转接结构；滑台上部的圆形转盘带有角度刻度标识，可带动上方的刀架实现0到90度的角度偏转，方便完成锥度零件、斜切面的车削加工，转盘侧边设置有锁紧机构，角度调整到位后可快速锁止，避免加工过程中出现角度偏移。设计过程中，工程师重点考量了滑台的运动平顺性与刚性表现，十字交叉的导轨面采用了燕尾槽配合结构，配合间隙可通过侧边的镶条进行微调，既保证了滑动过程无卡顿空程，又能承受车削过程中的径向切削力，避免滑台受力变形影响加工精度；滑台内部的丝杠传动副采用消隙设计，可有效消除正反转换向时的传动间隙，提升进给位移的重复定位精度。外形尺寸方面，该滑台整体为长条形扁平结构，长度方向适配小型车床的床身安装空间，宽度方向预留了标准四方刀架的安装孔位，安装边界上，基座底部的定位凸台宽度与常规小型车床床身导轨间距匹配，上部转盘的旋转半径不会超出滑台本体的宽度范围，安装后不会与车床的主轴箱、尾座等周边部件产生运动干涉，滑台的总高度控制在合理范围内，保证装夹刀具后刀尖高度与车床主轴中心高重合，无需额外加装垫刀片调整中心高，可大幅缩短车床装配与调试的周期。
