双人联动漫步机室外健身器材设计

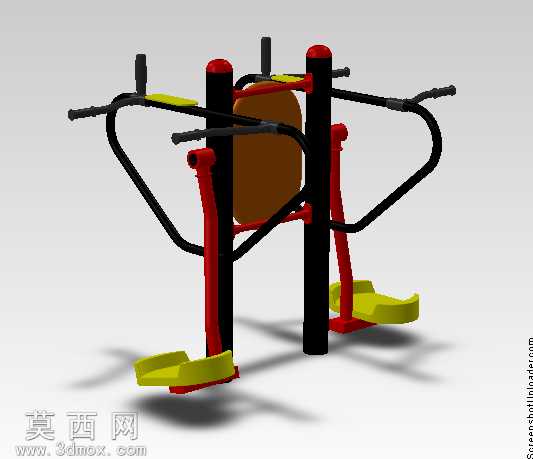

本模型为双人款室外漫步健身器材，采用SolidWorks完成全参数化三维建模，建模过程严格遵循户外健身器材的结构安全规范与人体工程学设计要求，整体比例协调，各部件装配关系清晰，可直接用于结构验证、生产参考或场景渲染使用。模型主体立柱采用直径114mm的标准圆管结构，建模时通过拉伸凸台、圆角特征完成立柱主体构建，表面赋予哑光黑色喷塑材质，还原户外钢材经防锈喷塑处理后的质感，立柱顶部设置红色注塑封盖，通过旋转特征建模后赋予高饱和度ABS塑料材质，既起到管口封闭防锈的作用，也通过色彩搭配提升器材视觉辨识度。器材的扶手结构分为多组功能握把，漫步位的弧形扶手采用3D草图引导扫描特征完成弯管造型，表面赋予黑色麻面橡塑材质，模拟实际器材握把的防滑触感；上方的辅助支撑握把采用水平圆管结构，与主立柱通过焊接装配关系约束，建模时添加焊缝特征还原真实连接结构。器材的核心漫步摆动结构，通过限位摆臂结构实现合理的摆动角度控制，建模时对摆臂的转轴部位做了细化处理，添加轴承位、限位挡块的细节结构，摆臂表面赋予红色喷塑材质，与黑色立柱形成鲜明色彩区分。踏板部分采用弧形防滑板面设计，通过曲面拉伸、加厚特征完成踏板主体建模，表面添加防滑凸纹细节，赋予亮黄色工程塑料材质，醒目且具备防滑安全提示作用，踏板与摆臂的连接部位做了加强筋结构设计，提升结构承重能力。模型中部设置的棕色弧形靠板，采用曲面建模完成贴合人体腰背曲线的弧度设计，赋予棕色户外防水板材材质，可供使用者运动时倚靠调整姿态。整体渲染阶段采用户外天光环境，添加柔和的地面投影效果，还原器材放置于户外公共场地的真实视觉效果，各部件材质区分清晰，金属件的哑光质感、塑料件的鲜亮色彩、橡塑握把的柔雾质感都做了针对性的材质参数调整，整体模型无破面、无冗余特征，装配层级清晰，可完整拆解用于生产下料参考，也可导入渲染软件完成不同场景的效果展示。设计过程中充分考虑户外器材的耐用性需求，所有外露管材均做封口处理，棱角部位全部添加R3以上的圆角特征，避免尖锐边角造成的运动磕碰伤害，整体结构兼顾双人同时使用的稳定性，底部预留膨胀螺栓安装位结构，符合室外健身器材的安装固定要求。
