十字轴式万向联轴器结构设计

十字轴式万向联轴器是机械传动系统中应用极为广泛的铰接式传动部件，主要用于解决两传动轴之间存在轴线夹角、安装对中偏差或是工作过程中出现相对位移的传动场景，常见于冶金设备输送线、工程机械行走机构、商用车传动系统、轻工机械动力传输单元等领域，能够在两轴轴线夹角持续变化的工况下稳定传递旋转扭矩，补偿径向、角向与轴向的安装及运行偏差，避免传动系统因刚性约束产生额外内应力，延长整套传动链路的核心部件使用寿命。

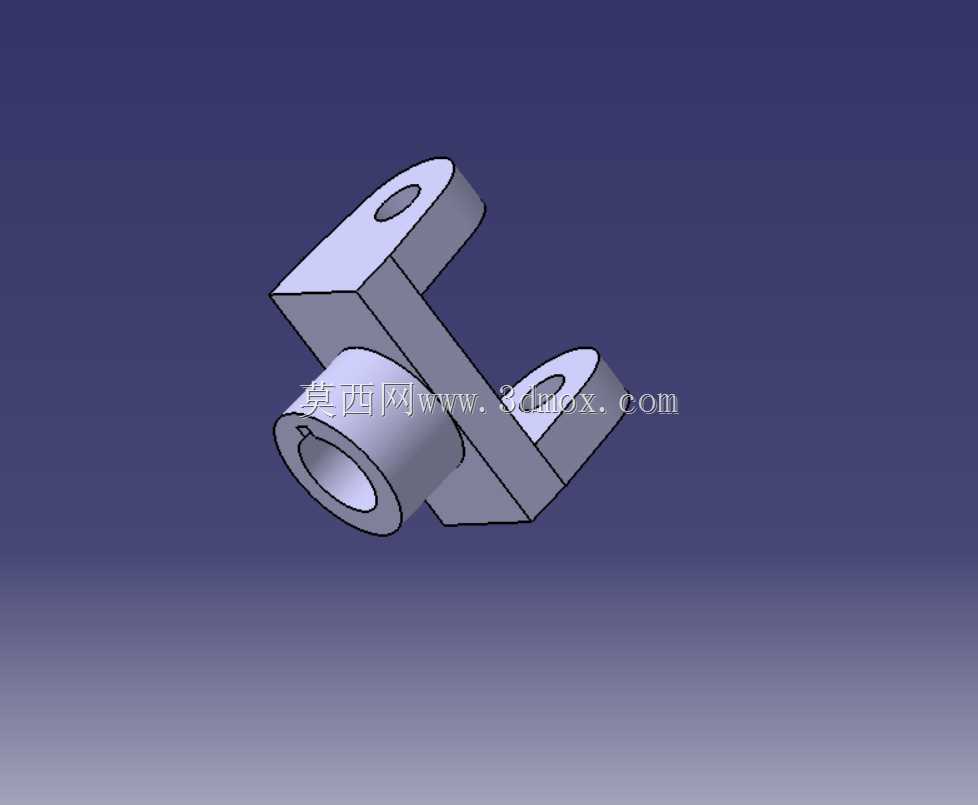

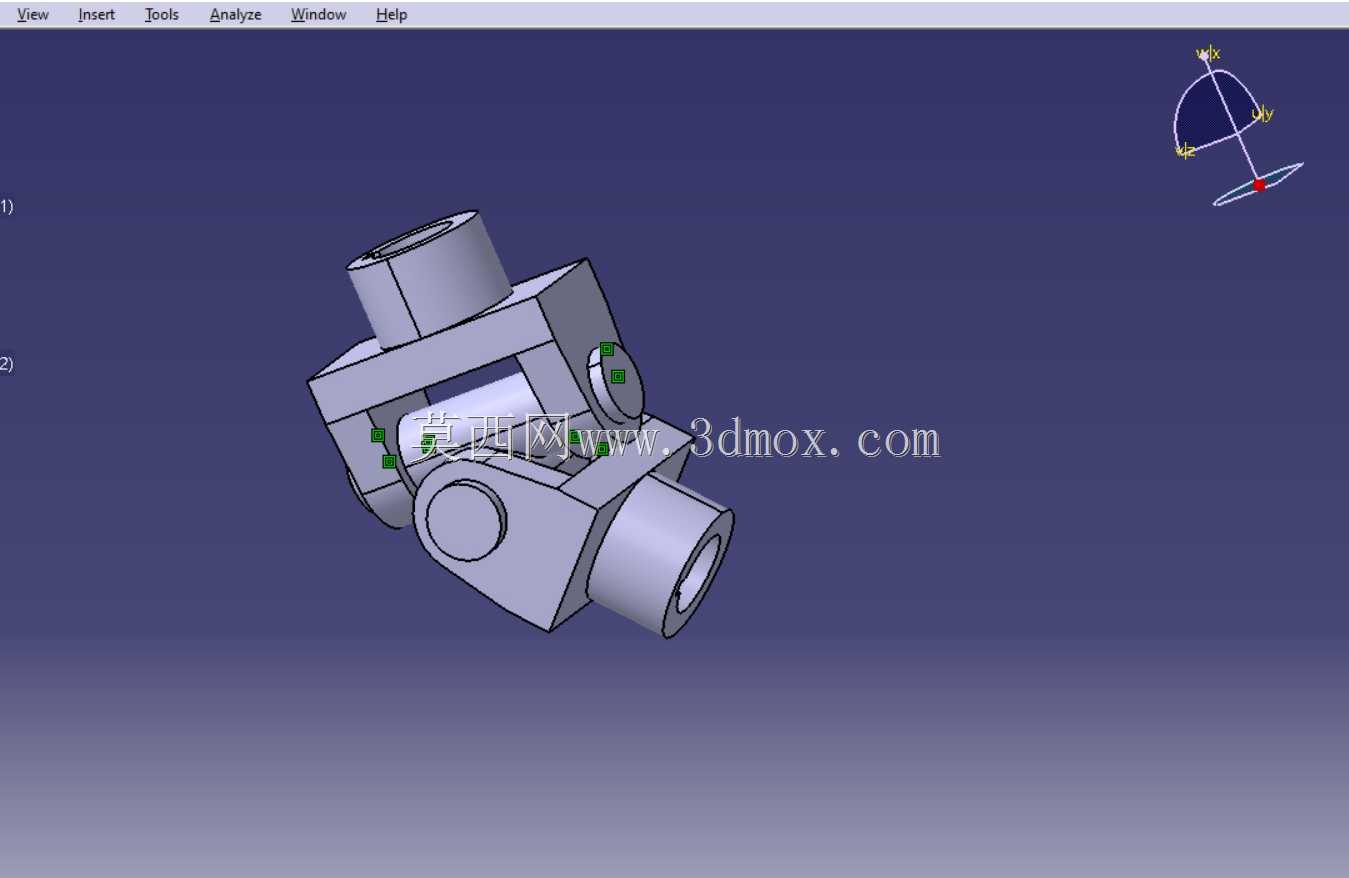

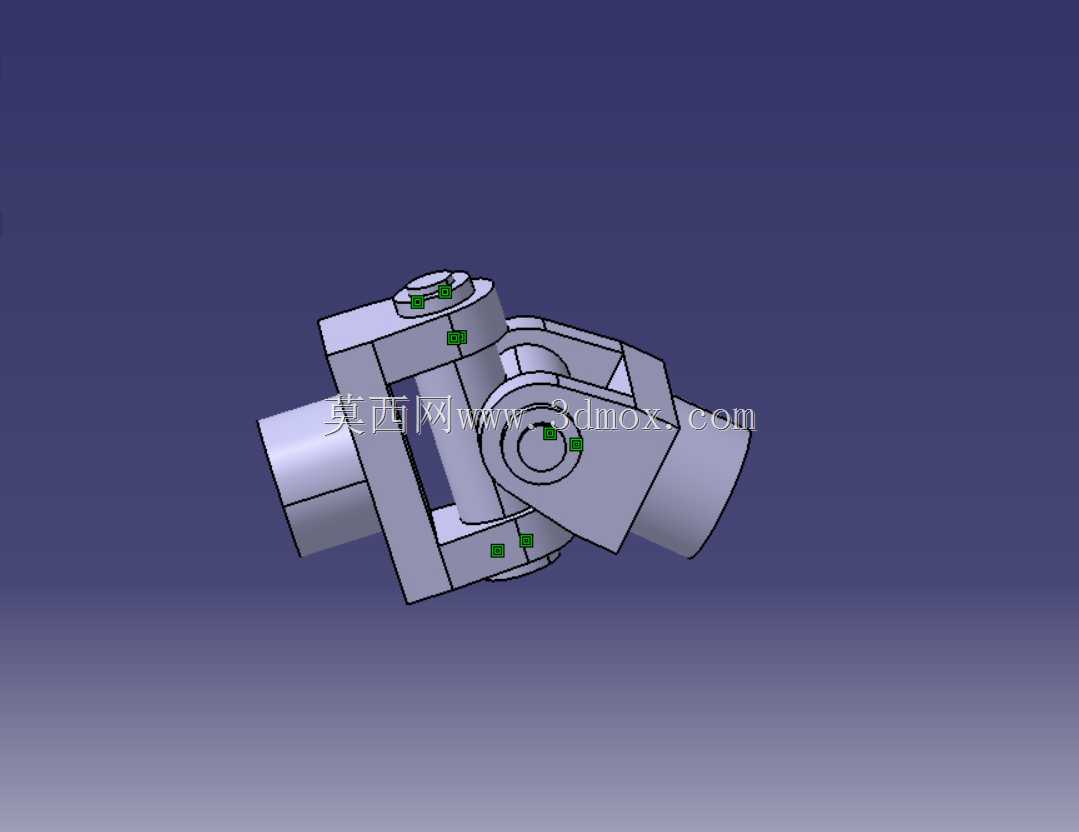

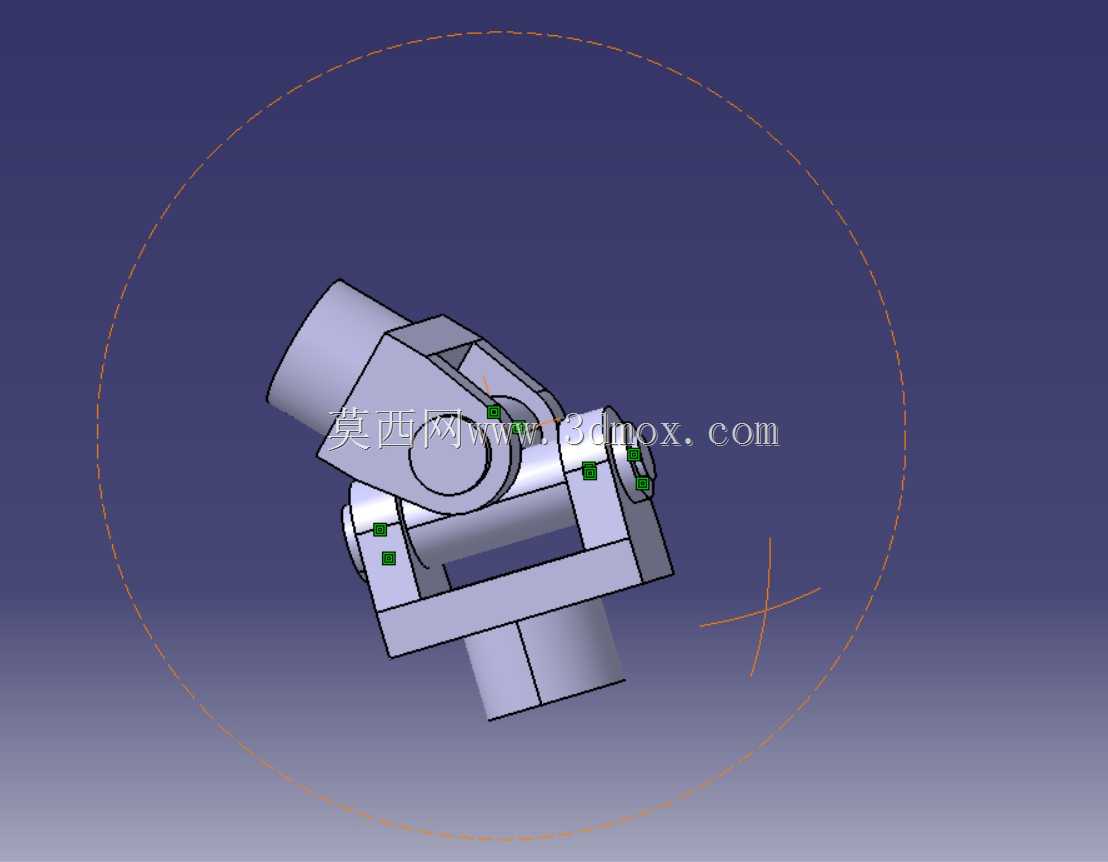

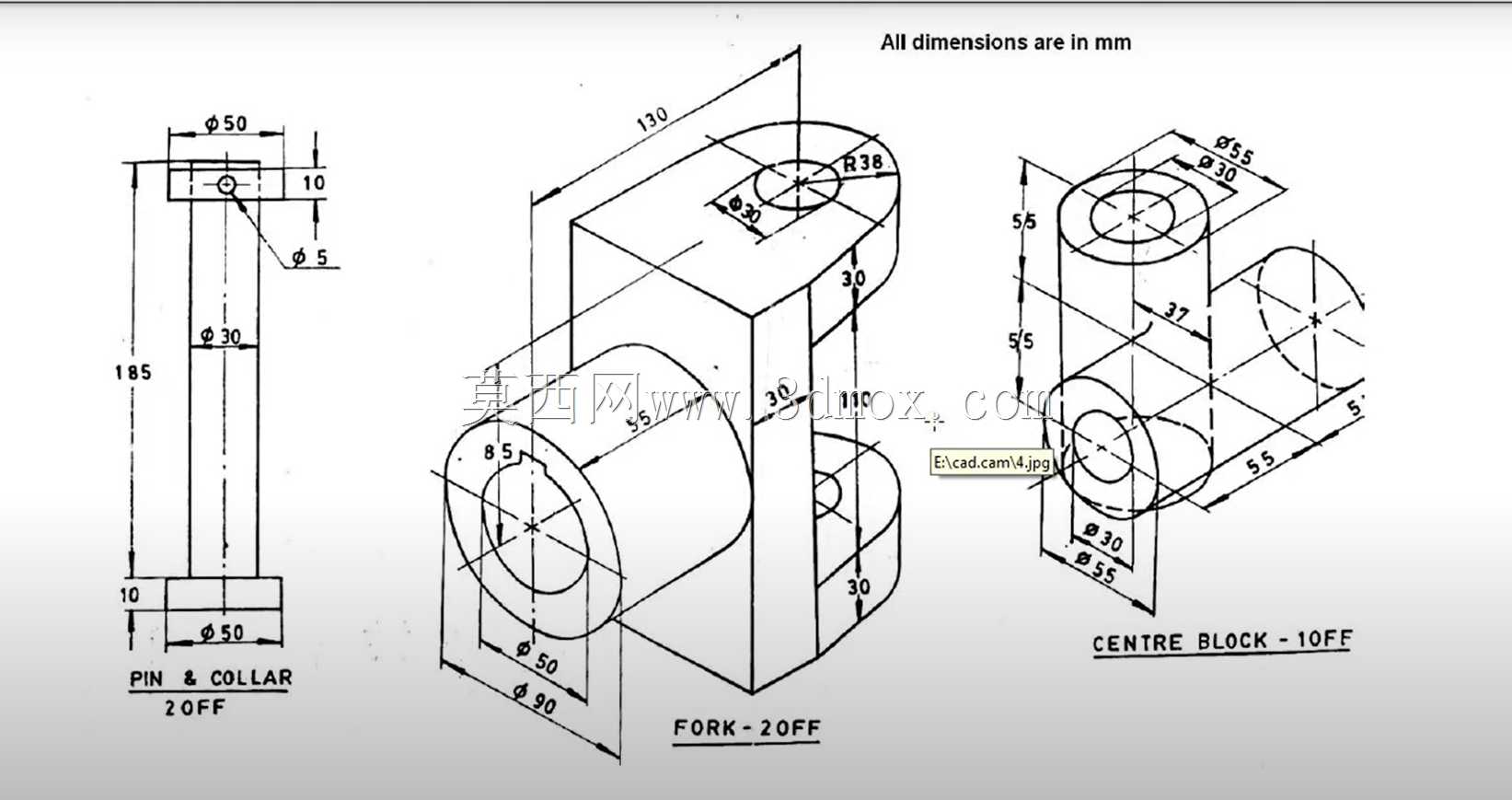

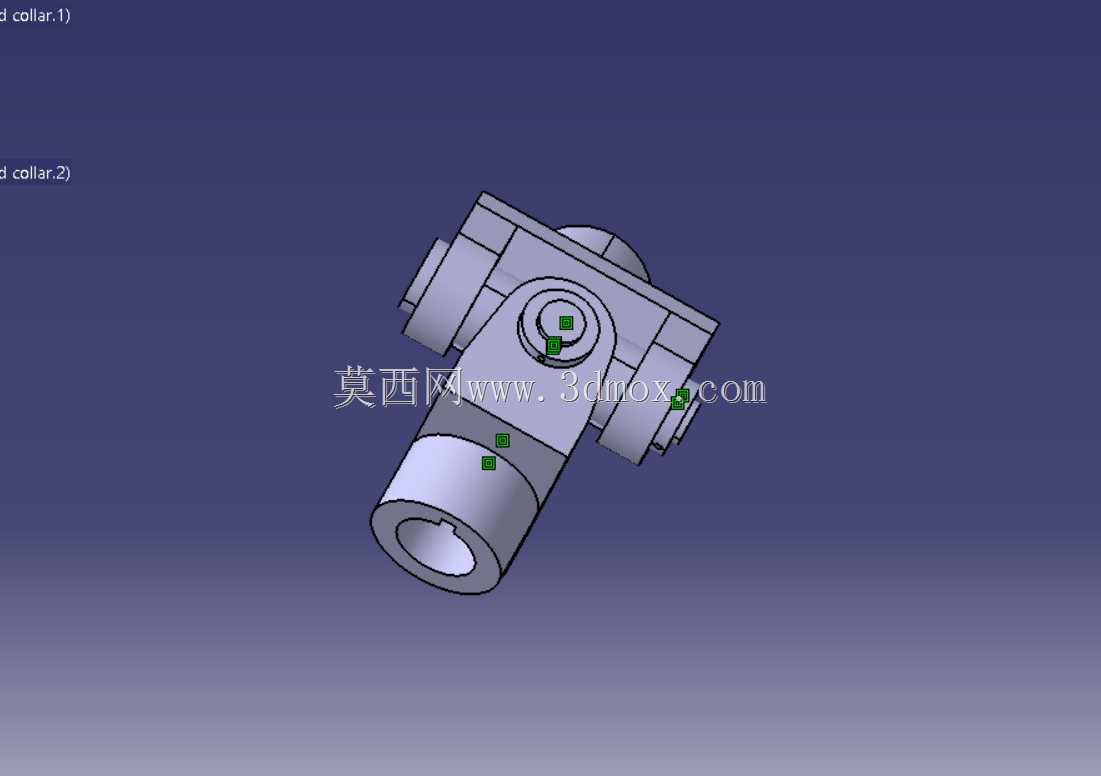

该款万向联轴器采用典型的双铰节十字轴结构，两端为带轴孔的连接叉头，可分别与主动轴、从动轴通过键连接或过盈配合实现周向固定，中间十字轴作为核心铰接元件，四个轴颈分别嵌入两端叉头的轴承安装位，配合滚针轴承实现低阻尼的相对转动，可在两轴最大夹角可达15°-25°的工况下持续工作，传递额定范围内的旋转扭矩，传动过程中无明显卡滞与传动间隙，能够适配正反转频繁切换、负载存在小幅波动的传动场景。

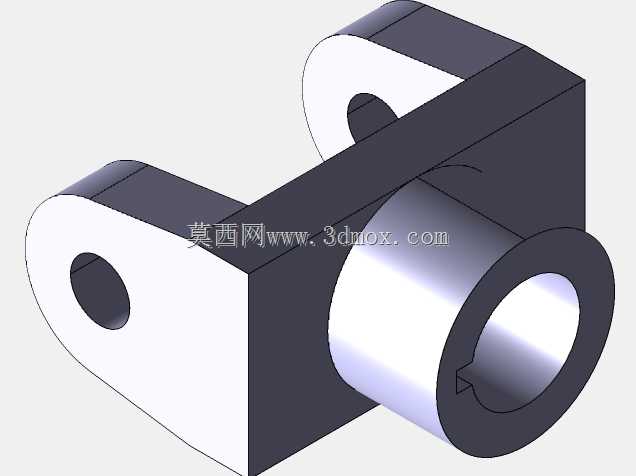

在设计思路上，该结构优先保障铰接部位的结构强度与转动灵活性，叉头部位采用对称式加强筋结构提升抗扭刚度，避免大扭矩传递时叉头出现张开变形；十字轴轴颈与轴承配合位预留了润滑脂存储空间，可通过注油嘴定期补充润滑介质，降低铰接部位的磨损速率，延长部件维护周期。整体结构采用模块化拆分设计，十字轴、轴承、密封件均可单独拆卸更换，降低后期运维的成本与操作难度。

在安装边界层面，该联轴器整体轴向尺寸紧凑，两端轴孔可根据适配轴径调整加工尺寸，径向最大回转半径适配常规传动舱室的安装空间，安装时无需严格保证两轴的绝对同轴度，允许存在一定范围的安装角度偏差与轴向窜动间隙，可大幅降低现场安装的对中操作难度，适配不同设备的安装空间约束。运行过程中，该结构可有效缓冲传动链路的小幅振动冲击，阻隔振动在主动端与从动端之间的传递，提升整套设备运行的平稳性，尤其适用于安装空间受限、两轴对中难度大、工作过程中存在相对位置变动的传动场景，能够在不额外增加传动系统复杂度的前提下，可靠完成变角度扭矩传递的核心功能。
