四缸发动机排气歧管结构设计

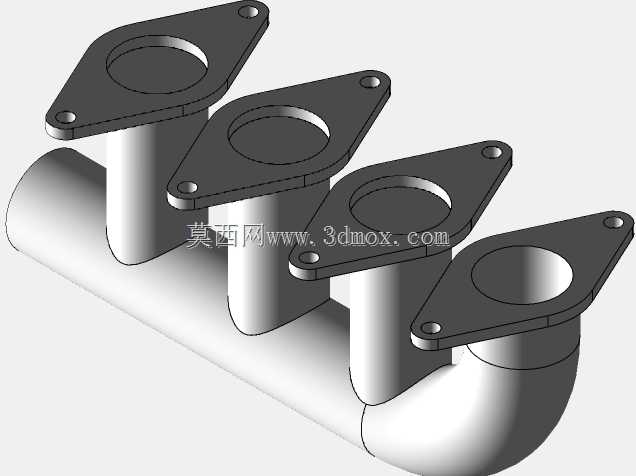

该排气歧管主要应用于直列四缸内燃发动机的排气系统中，是连接发动机气缸盖排气侧与下游排气净化、消声管路的核心导流部件，实际工作中承担着将四个气缸燃烧后产生的高温废气有序汇集、引导排出的核心作用，能够避免各缸排气气流相互干涉，保障发动机排气过程顺畅，维持各缸排气背压均衡，直接影响发动机的充气效率、动力输出表现与尾气排放水平。从功能特性来看，该结构采用四支路等距渐变汇流的设计思路，四个独立进气支路分别对应四个气缸的排气出口，每个支路端部设置带双安装孔的菱形连接法兰，法兰端面为平整密封面，安装时可配合金属密封垫片实现与气缸盖排气端口的紧密贴合，杜绝高温废气泄漏风险；四个支路逐步汇入下方的主排气通道，主通道末端设置90度弯折的出口结构，可适配发动机舱内横向布置的排气前段管路走向，减少整车布置时的管路弯折冗余，降低排气阻力。设计过程中充分考虑了实际安装边界与工作工况：每个进气法兰的安装孔位间距严格匹配对应气缸盖排气口的螺栓孔位置，法兰厚度满足高温下的结构强度要求，避免长期受高温排气冲击发生形变导致密封失效；各支路的管壁厚度均匀，既能够耐受排气过程中的高温脉冲冲击，也兼顾了部件的轻量化需求，主汇流腔的流通截面经过渐变放大设计，可在废气汇集过程中逐步降低气流流速，减少气流紊流产生的排气噪声与阻力损失。外形结构上，四个进气法兰沿主管道轴向依次排布，整体安装轮廓紧凑，可适配多数直列四缸发动机的排气侧布置空间，安装时无需对周边的发动机附件、机舱结构做额外避让调整，弯折的出口端可直接对接三元催化器或者排气软连接段，大幅降低后续排气系统的装配难度。该结构在设计时还兼顾了铸造生产的工艺可行性，各部位过渡圆角平滑，无尖锐转角与壁厚突变区域，能够有效降低铸造过程中的应力集中与废品率，同时也能减少工作过程中热应力集中导致的部件开裂风险，延长部件的高温使用寿命。
