外燃式斯特林动力装置结构设计

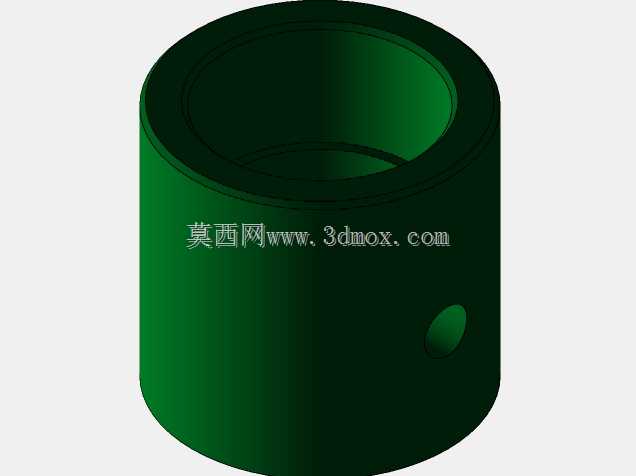

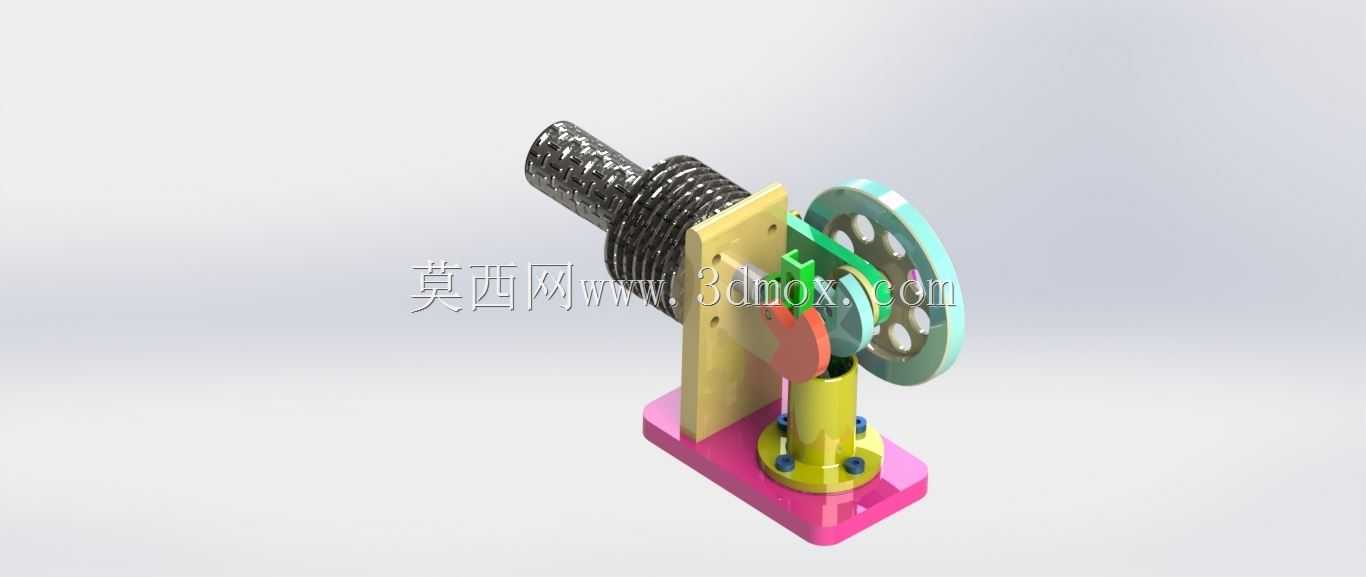

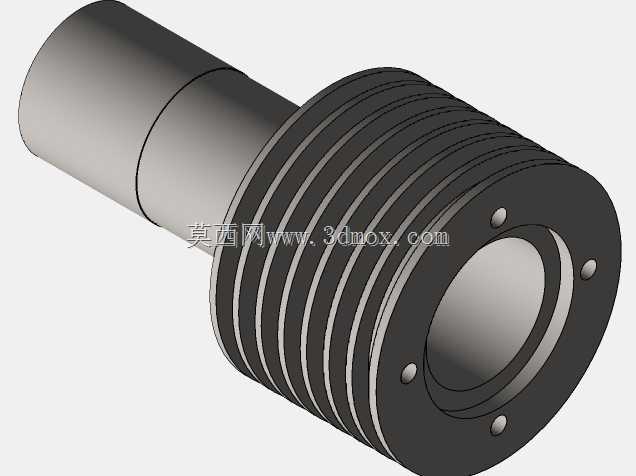

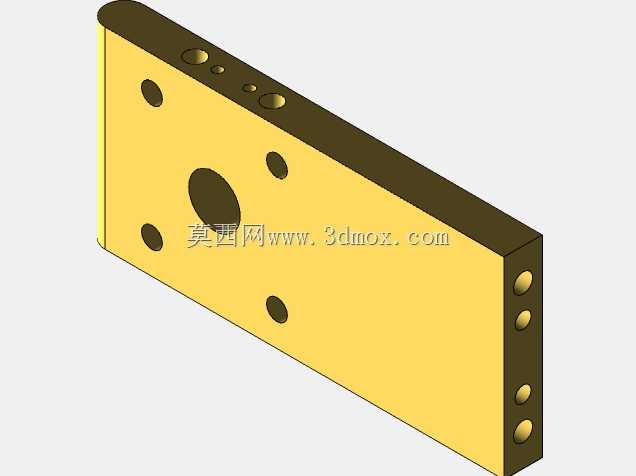

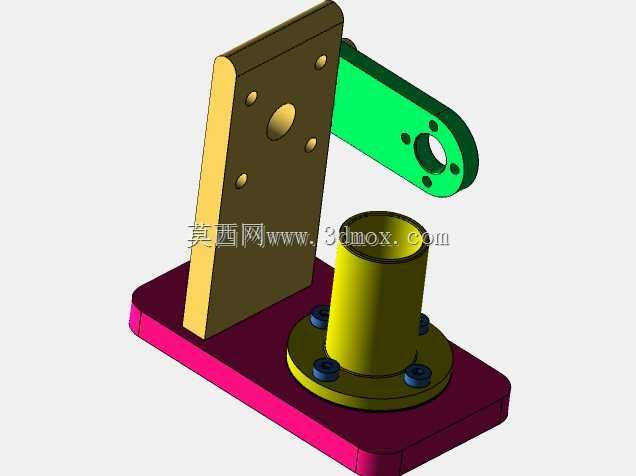

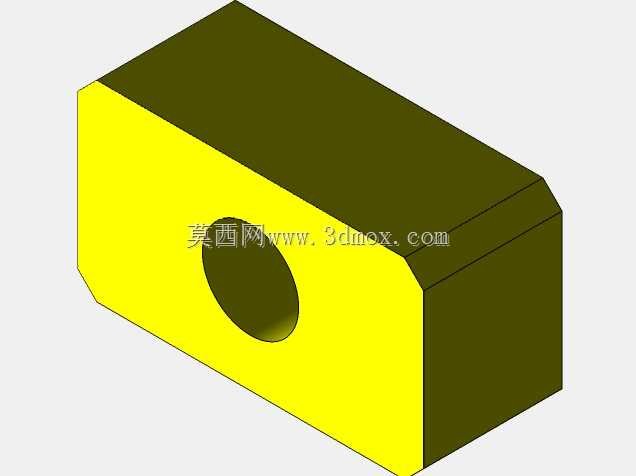

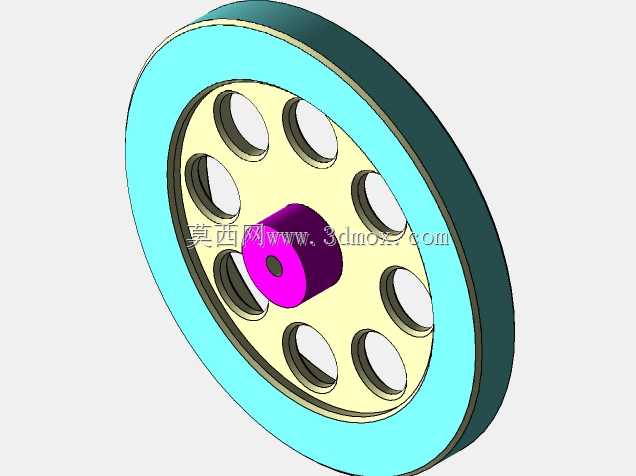

这款斯特林动力装置属于闭式循环外燃热力机械，核心应用场景覆盖科教演示、小型余热回收动力输出、低品位热能利用试验三大领域，在中小学科学实验课堂、高校工程热物理实训、分布式能源小试装置中都能发挥作用，可直观展示外燃机的热力循环过程，也能作为小型低功率动力源适配微型发电、小型驱动负载的试验场景。从实际用途来看，它既可以作为具象化的教学教具，帮助学习者理解定容加热循环的工作逻辑，也能作为余热回收试验的核心载体，验证工业余热、太阳能集热、生物质燃烧热等低品位热源转化为旋转机械能的可行性，部分同结构小型装置还可搭配微型发电机，为小型传感节点提供离网供电能力。在功能特性上，该装置采用经典的曲柄连杆配气联动结构，通过置换器与动力活塞的相位差配合，实现工质在冷热腔之间的周期性流动，完成膨胀做功、冷却压缩的循环过程；整体结构无复杂阀组，运行时工质完全封闭在腔体内，不需要频繁补充工质，运行振动小、噪音低，只要冷热端存在稳定温差即可持续输出旋转动力，对热源的适配性极强，不依赖特定燃料形态。设计思路上，整体采用模块化分层布局，底部为带安装孔的支撑基座，承担整机的固定与承重作用，基座上方垂直布置动力气缸与置换气缸，气缸侧方设置立式支撑立板，用于安装曲柄转轴、飞轮与联动连杆，加热端采用带散热鳍片的换热结构，增大热交换面积提升换热效率，飞轮采用轮辐式镂空结构，既保证转动惯量维持曲轴运转的连续性，又尽可能降低整机重量；各运动副之间预留合理的配合间隙，避免热胀冷缩导致的运动卡滞，同时兼顾装配的便捷性，各零部件均可单独拆卸更换，方便调试与结构观察。外形尺寸与安装边界方面，整机采用紧凑型布局，基座为矩形安装板，四角预留标准安装孔位，可直接固定在试验台架或演示台面上，整机横向尺寸不超过成人手掌长度，纵向高度适配常规实验台的操作空间，飞轮外边缘设置安全防护间隙，运转时不会与周边结构产生干涉，加热端预留足够的热源放置空间，可适配酒精灯、小型电加热片、太阳能集热头等多种热源形式，冷却端可自然散热也可外接小型水冷套提升温差，整体安装不需要复杂的配套工装，仅需固定基座即可完成整机部署。
