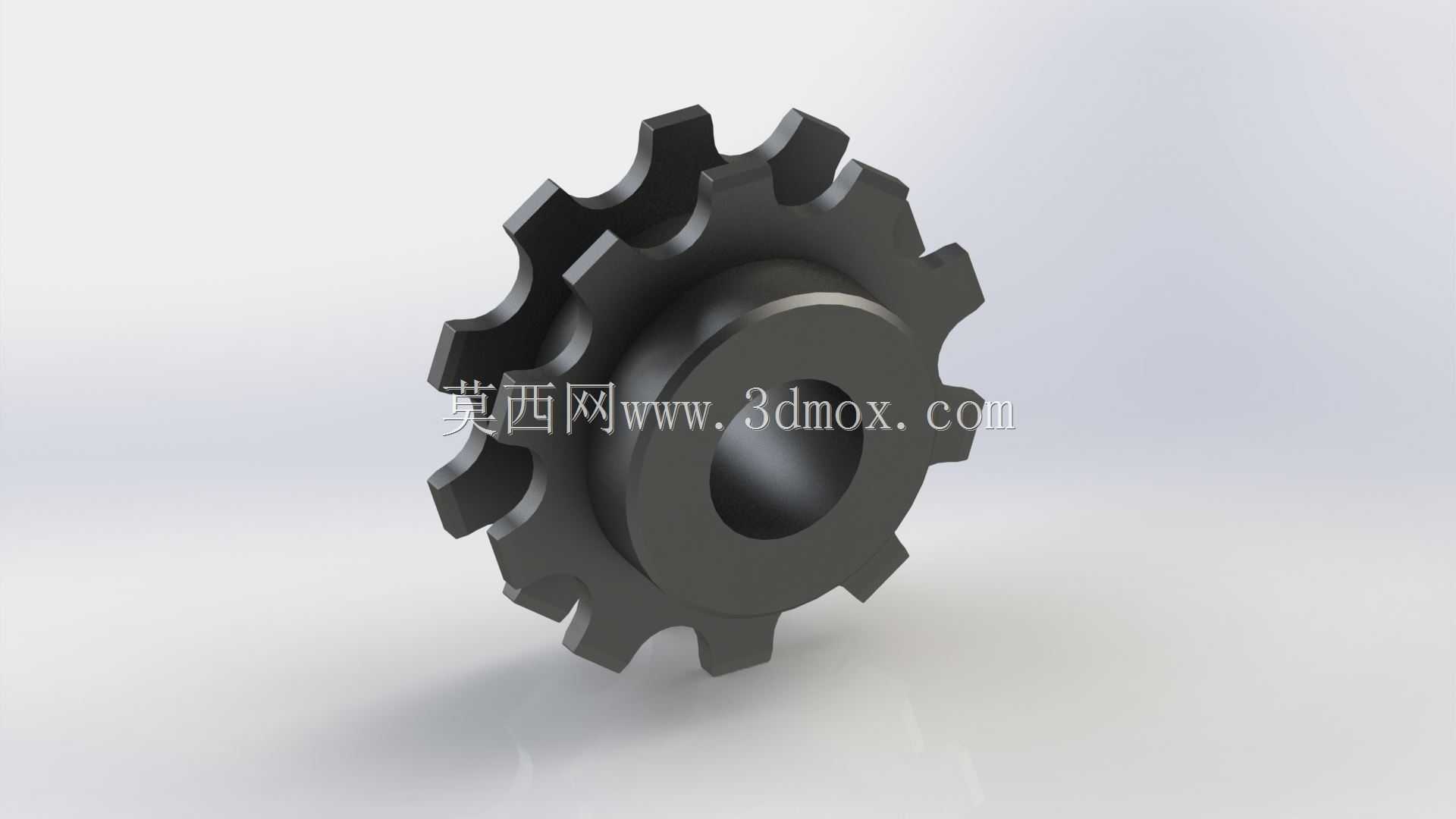

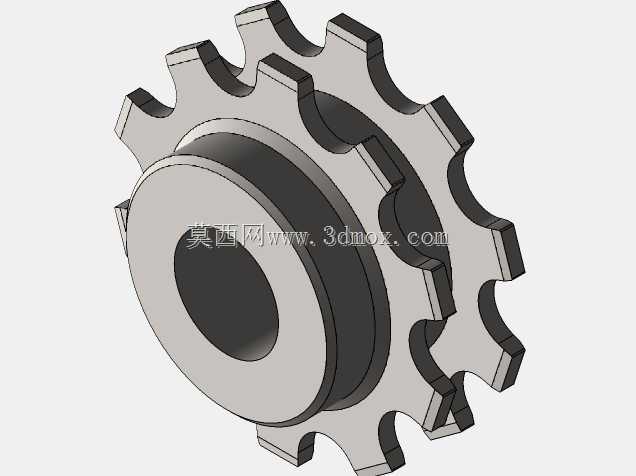

带导向孔双正链轮传动结构

这款带导向孔的双正链轮是链传动系统中的核心啮合传动零件，主要应用于各类需要同步双侧链条传动的工业输送设备、自动化生产线、农用作业机械以及轻工包装机械的动力传递环节，能够在长距离传动、多工位同步输送的场景下稳定传递扭矩，保障双侧链条的运动同步性，避免单排链轮传动时容易出现的链条偏摆、传动不同步、负载分布不均等问题。在实际设备运行中，双正链轮通过轮齿与两侧配套链条的链节精准啮合，将主动轴的旋转扭矩平稳传递至从动端，或是带动输送链条完成物料的定点输送、工位转移动作，相比单排链轮结构，它能够承受更大的传动负载，同时双侧啮合的结构可以抵消部分链条传动产生的侧向力，降低传动轴的径向负载，延长支撑轴承的使用寿命。这款链轮在设计阶段充分考虑了实际安装与运行的需求，中心设置的导向孔不仅承担与传动轴的配合定位作用，孔位的公差设计严格匹配常用传动轴的配合精度，能够保证链轮安装后与轴的同轴度，避免高速运转时出现径向跳动，降低传动过程中的振动与噪音。轮体采用凸台式结构设计，中部的轮毂部分增加了与传动轴的配合接触长度，提升了键连接的受力面积，能够传递更大的扭矩而不出现键槽压溃、链轮打滑的问题；轮齿部分的齿形经过优化，齿廓曲线符合链传动的啮合特性，能够保证链条啮入啮出时的顺畅度，减少啮合冲击，降低轮齿与链节之间的磨损，延长整套传动机构的维护周期。链轮的齿顶与齿根过渡位置做了圆弧处理，避免应力集中导致的轮齿断裂问题，能够在有轻微冲击负载的传动场景下可靠工作。在安装边界方面，这款链轮的轴向尺寸经过紧凑化设计，轮毂的突出长度适配常规的轴端安装空间，不需要额外对机架安装位进行扩孔或避让修改，轮缘的外径尺寸匹配对应规格链条的传动中心距要求，安装时只需要保证链轮端面与传动轴的垂直度，调整好双侧链条的张紧度即可投入使用，不需要额外的定制化适配加工。在日常运行中，这款双正链轮能够适应多粉尘、一定温湿度范围的工业车间环境，稳定的啮合特性可以减少链条跳齿、脱链的故障概率，在连续运转的生产线中能够降低设备停机维护的频次，提升整体生产效率。
