Amp/TE N型10GHz带凸耳四孔法兰同轴接头

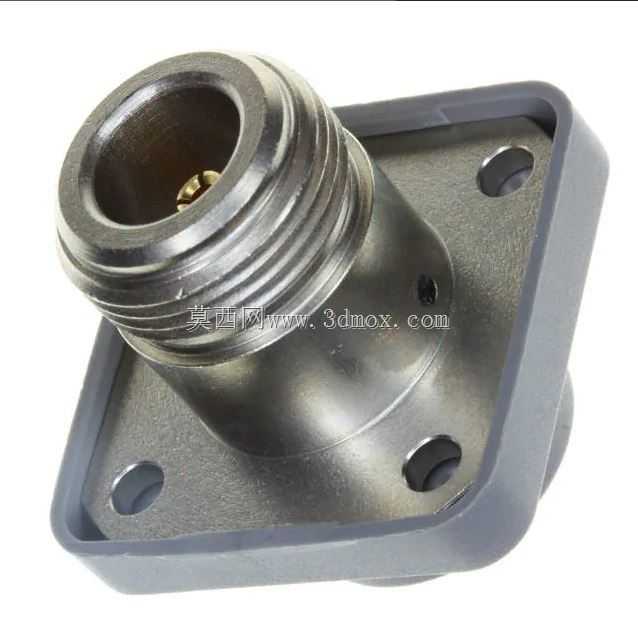

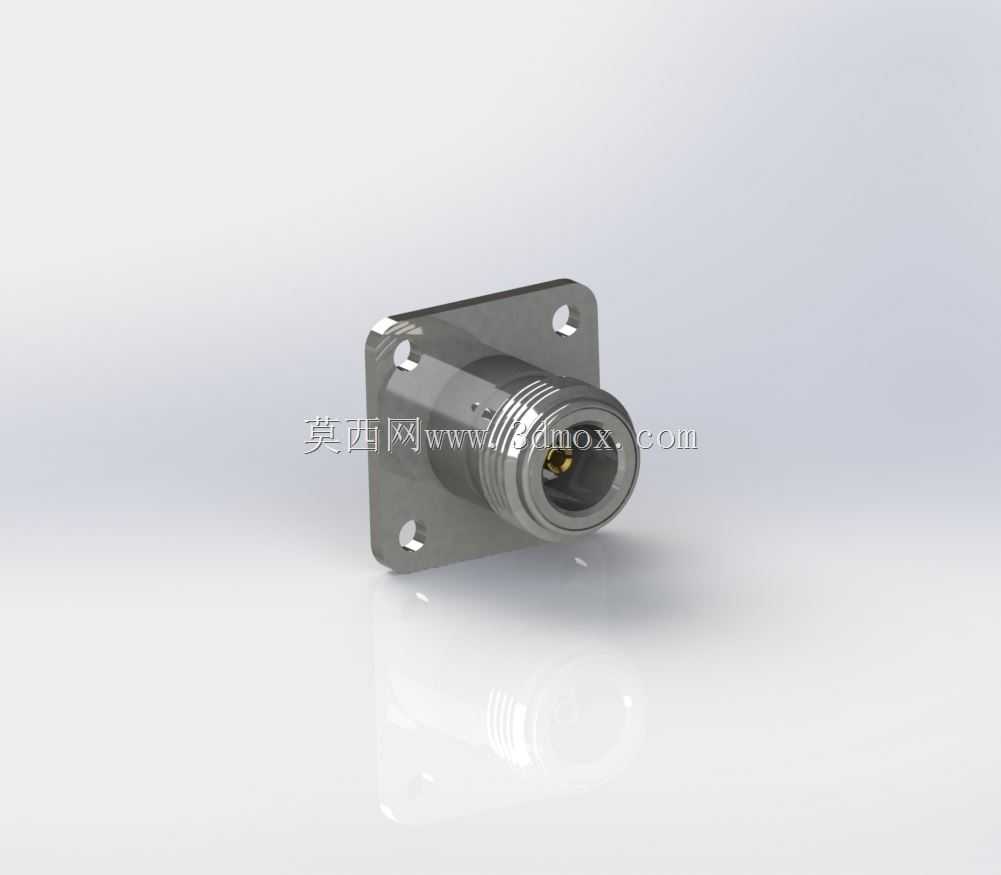

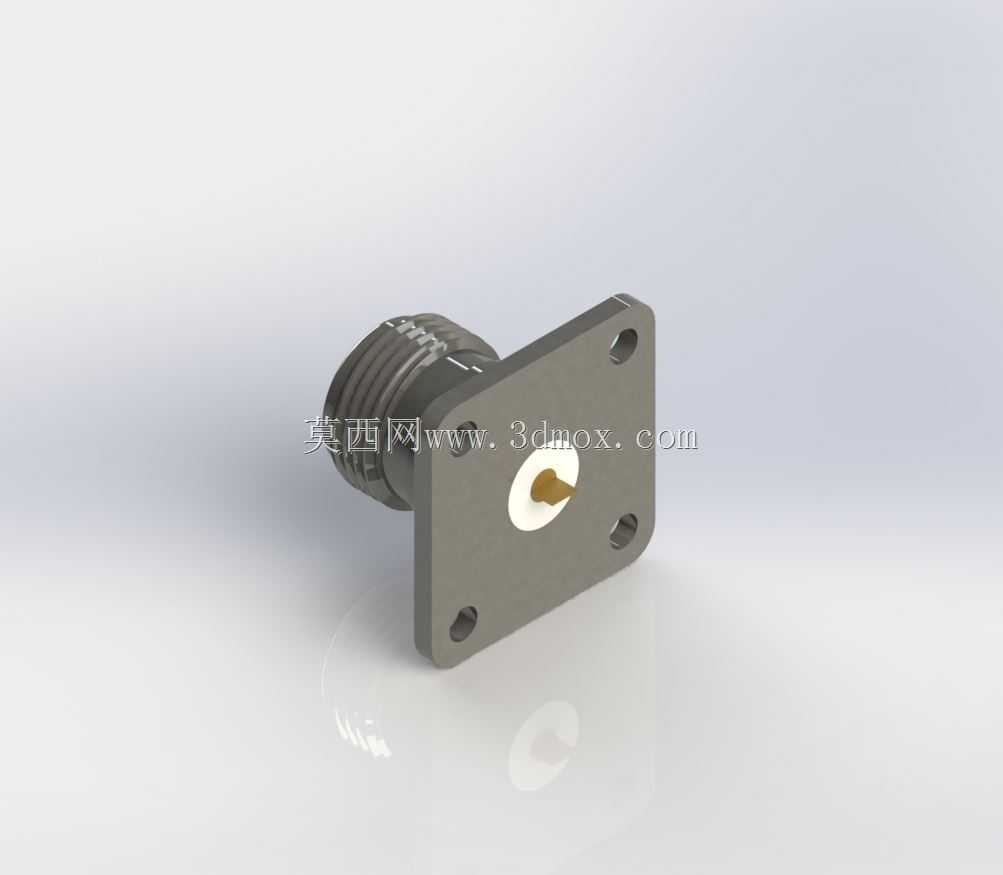

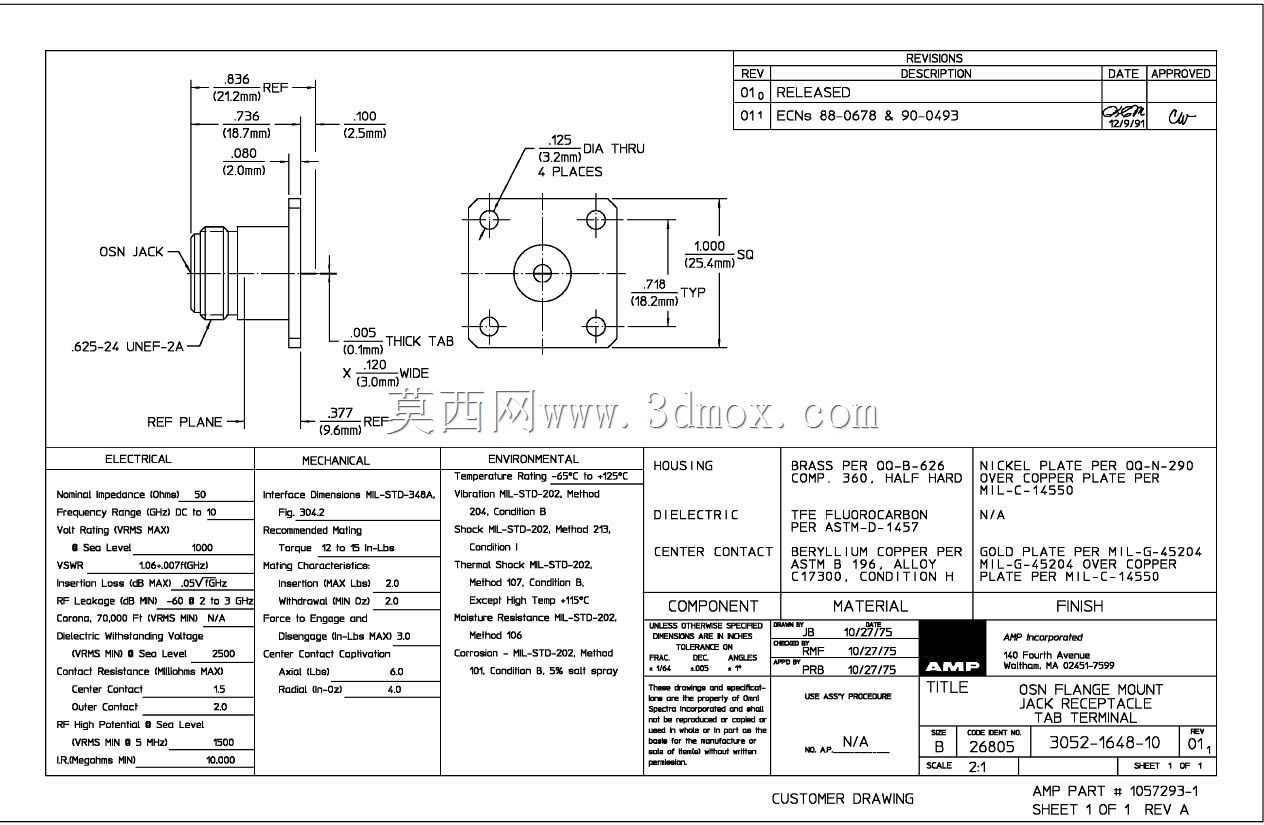

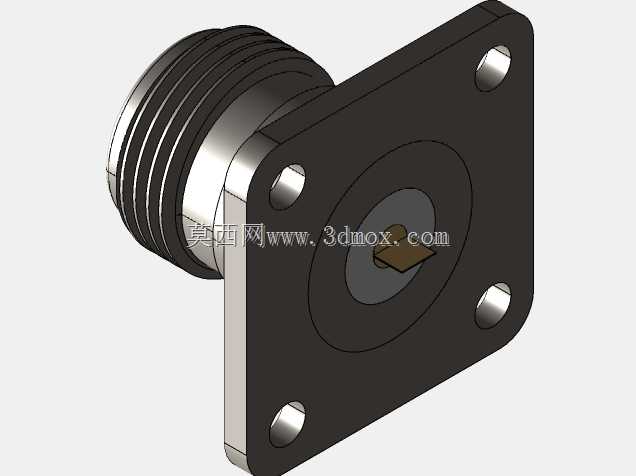

这款N型同轴法兰接头，是面向10GHz高频信号传输场景开发的射频连接部件，主要应用在微波通信链路、射频测试设备、PCB微带馈电系统、喇叭天线馈电结构中，承担高频信号的低损耗传输与物理连接固定作用，能够在高频段维持稳定的阻抗匹配，减少信号反射与插入损耗，保障射频信号的传输完整性。在实际工程应用中，这类接头常作为设备射频端口与同轴馈线的连接界面，或是直接集成在天线馈电端、射频电路板的信号引出端，适配需要稳固法兰安装的高频信号通路场景，相比螺纹旋接的普通N型接头，法兰安装形式具备更高的连接可靠性，能够耐受一定的振动与外力拉扯，避免连接松动导致的信号中断或性能劣化。产品采用四孔法兰安装结构，法兰本体为25.4mm正方形结构，安装孔位形成18.2mm的孔型间距，区别于常规小尺寸N型接头的17.5mm法兰、12.7mm孔距规格，更大的法兰尺寸能够提供更稳固的安装支撑，适配厚度更大的设备面板安装需求。接头自身的外导体直径也对应做了加大设计，能够更好地适配高频段的电磁屏蔽要求，减少信号向外辐射泄漏，同时提升接头自身的结构强度。接头中心采用加长凸耳式中心导体设计，凸耳部分直径2.53mm，宽度1.27mm，厚度0.13mm，这种凸耳结构是专门针对PCB微带线焊接场景设计的，安装时可以直接将中心凸耳焊接在PCB板上对应1/4波长位置的金属焊盘上，无需额外的转接导体，既简化了装配流程，也减少了转接节点带来的信号不连续问题，能够更好地实现同轴传输线到微带线的阻抗过渡，降低过渡段的信号反射。设计过程中重点考量了高频下的电磁连续性，法兰与外导体采用一体化的金属结构，保证屏蔽腔体的完整导通，中心导体的介质支撑位置经过优化，避开了高频信号的电场集中区域，减少介质损耗对信号传输的影响；四孔安装的孔位公差经过严格控制，能够保证安装后接头与面板的贴合度，避免安装缝隙导致的电磁泄漏。在安装边界上，需要注意接头法兰后方的外导体螺纹段长度，预留足够的接线空间，同时PCB板上的焊接焊盘需要对应中心凸耳的尺寸做匹配设计，保证焊接后中心导体与微带线的对准精度，焊接时需要控制焊锡量，避免多余焊锡导致的中心导体与外导体短路，或是阻抗失配。这类接头在通信基站的射频前端、微波测试仪器的信号端口、车载高频通信模块、小型化喇叭天线的馈电结构中都有广泛的应用，能够在复杂的工况下维持稳定的高频连接性能，为高频信号的可靠传输提供物理支撑。
