带法兰接口三通式金属管道结构设计

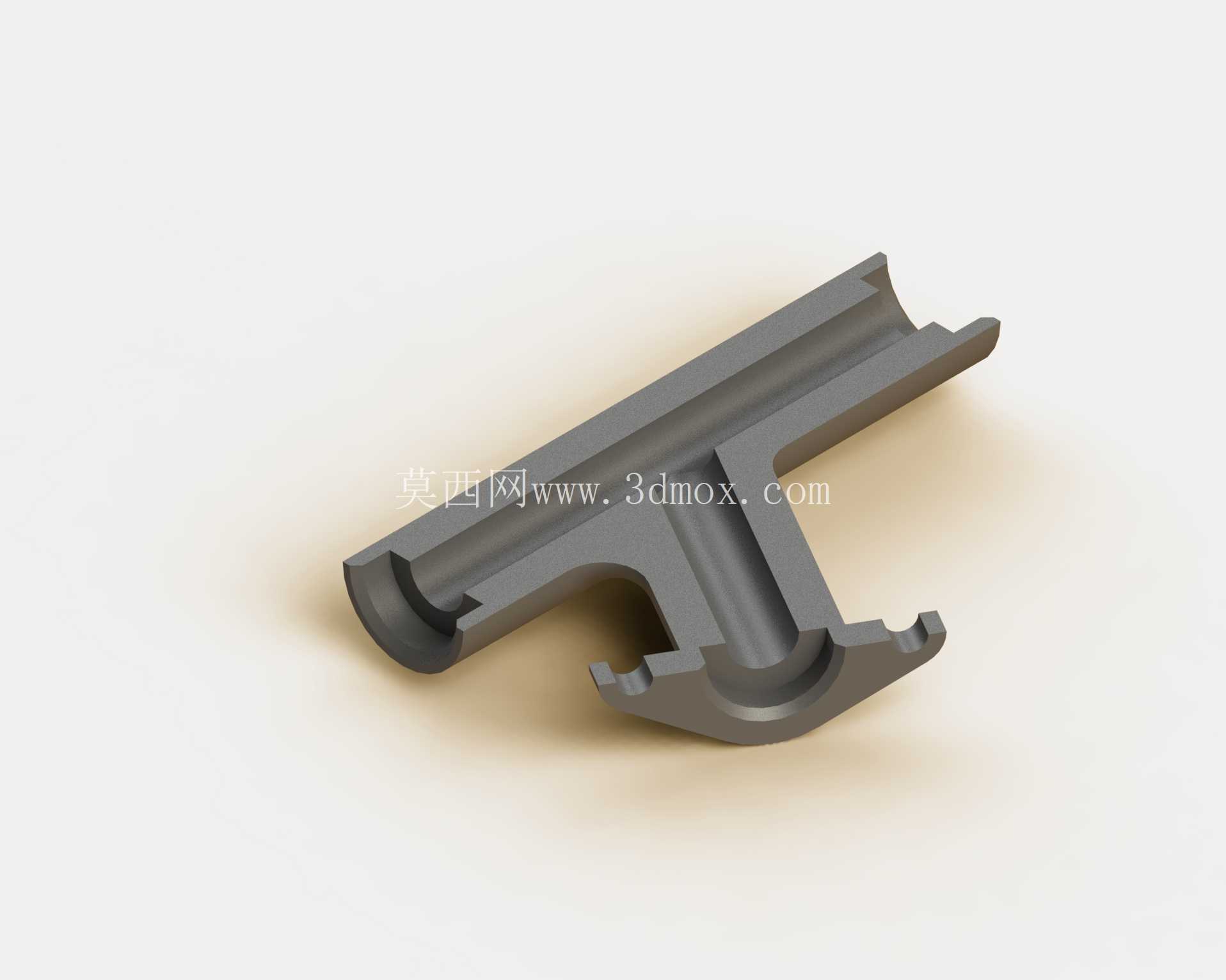

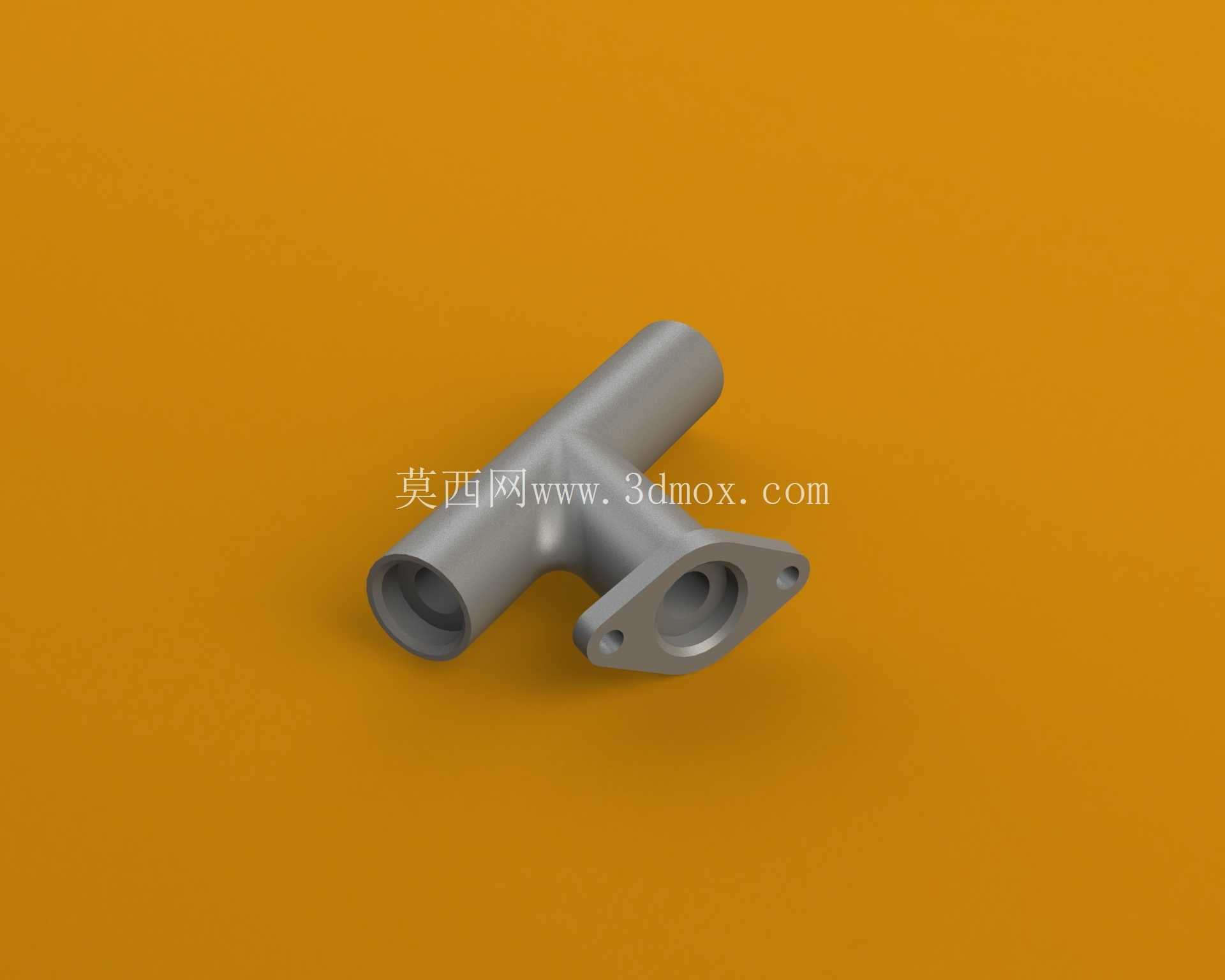

　　这款带法兰接口的三通式金属管件，主要应用在中小通径的流体输送管路系统中，常见于液压站油路排布、小型冷却系统回路、低压气动传输管线这类需要单路分流的工况场景。不同于普通焊接三通，这款构件采用一体化压铸成型的结构设计，主体主管为等径直筒结构，侧向支管与主管呈90度垂直排布，支管末端集成带双安装孔的菱形法兰连接位，无需额外焊接法兰盘即可实现侧向支路的平面密封对接，能有效减少管路装配时的焊缝数量，降低管路系统的泄漏风险。从结构设计逻辑来看，主管两端采用标准圆柱承插接口，内壁做了均匀的壁厚过渡处理，在主管与支管的交汇位置做了圆弧倒角过渡，避免流体经过分流位置时产生紊流与压损，同时也能消除压铸成型时的应力集中点，提升构件整体的承压能力。

　　法兰面的两个安装孔做了沉头处理，装配时螺栓头部可以完全沉入孔位内部，不会突出法兰平面影响密封垫片的贴合度，法兰密封面预留了0.2mm的浅槽结构，安装时配合橡胶或紫铜密封垫片，能在0.6-1.6MPa的工作压力下实现稳定密封，不会出现渗漏问题。安装边界方面，主管的轴向长度适配常规40-60mm间距的管路排布空间，侧向法兰的安装孔中心距与同通径的标准板式法兰尺寸匹配，不需要额外加工转接件即可直接对接对应规格的阀块或设备接口。

　　实际应用中，这类管件常用来实现主油路向分路供油、冷却水管路向支路分水、压缩空气管路向末端用气点分流的功能，一体化压铸的结构相比焊接拼接的三通，内壁更光滑无焊瘤残留，流体通过时的阻力更小，长期使用也不会出现焊缝位置腐蚀开裂的问题。建模过程中，主体结构先通过旋转特征生成主管基体，再通过拉伸特征生成侧向支管与法兰结构，交汇位置的过渡圆角采用可变半径倒圆处理，靠近支管内壁位置圆角半径稍大，保证流体流道的顺滑性，外壁位置圆角半径稍小，控制整体结构的外形尺寸不会过大。法兰面的密封槽采用环形切除特征生成，安装孔位置做了同轴度公差约束，保证装配时螺栓可以顺利穿入，不会出现孔位错位的问题。

　　整个构件的壁厚控制在均匀的3mm左右，既满足低压流体输送的强度要求，也不会因为壁厚过大造成材料浪费与整体重量增加，适配轻量化的管路装配需求。在设备维护场景中，这种一体化结构的管件拆装也更便捷，不需要对焊缝进行切割处理，只需要拆卸法兰连接螺栓与两端管路的紧固件即可完成更换，相比焊接式三通能大幅缩短管路维修的停机时间。针对压铸工艺的成型需求，建模时在所有棱角位置都做了最小R0.5的圆角处理，避免压铸时出现尖角充型不满的问题，同时在主管两端的接口位置做了微小的脱模斜度，方便压铸成型后构件顺利从模具中脱出，不会出现粘模拉伤的问题。
