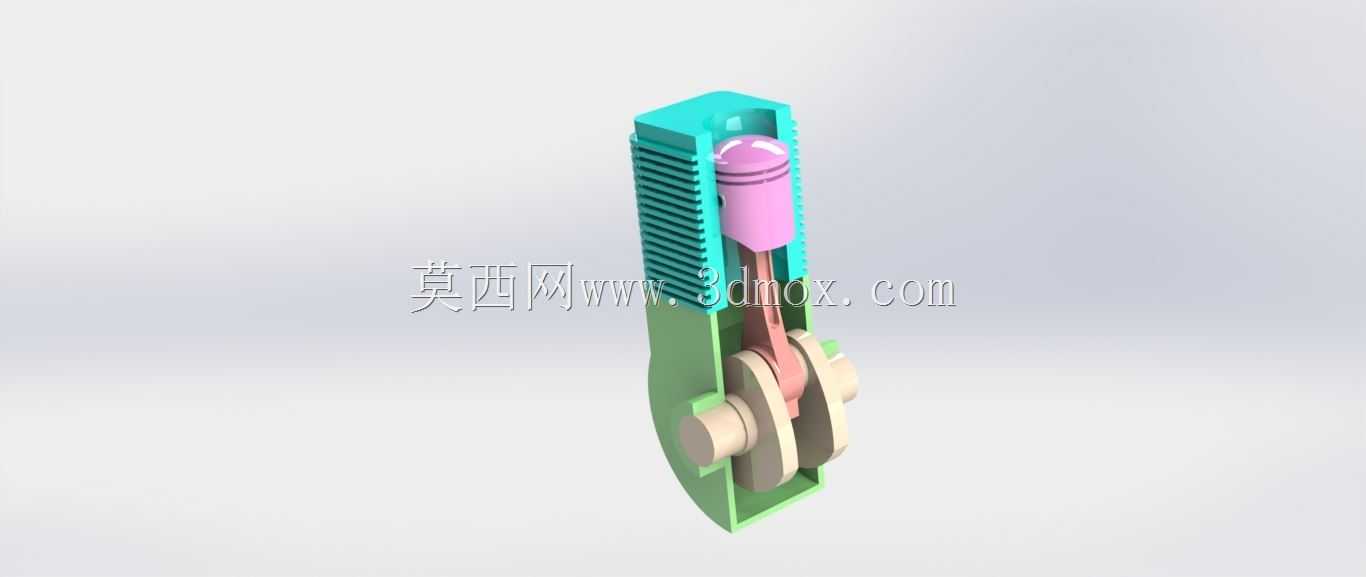

单缸活塞曲柄联动简易动力结构

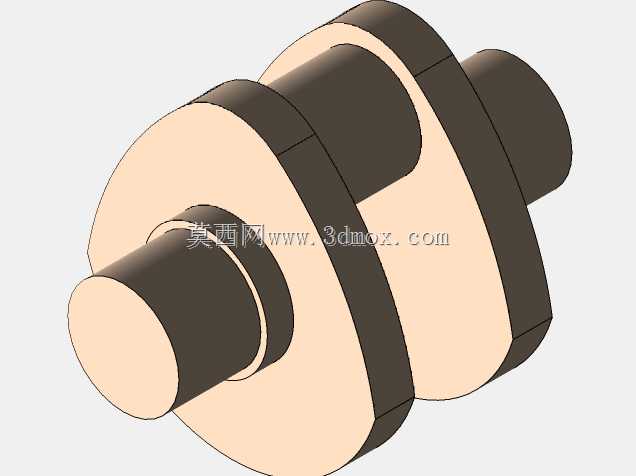

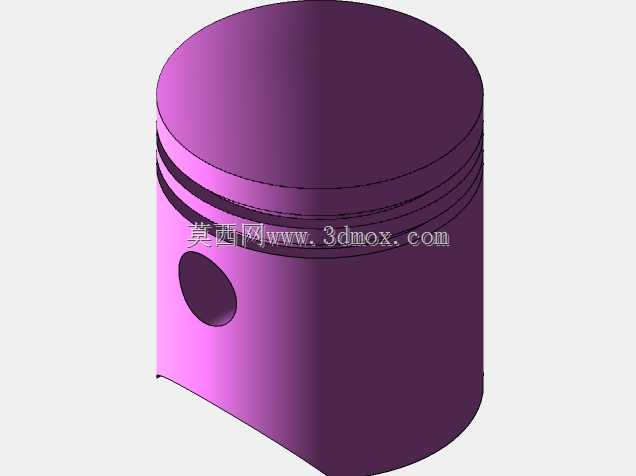

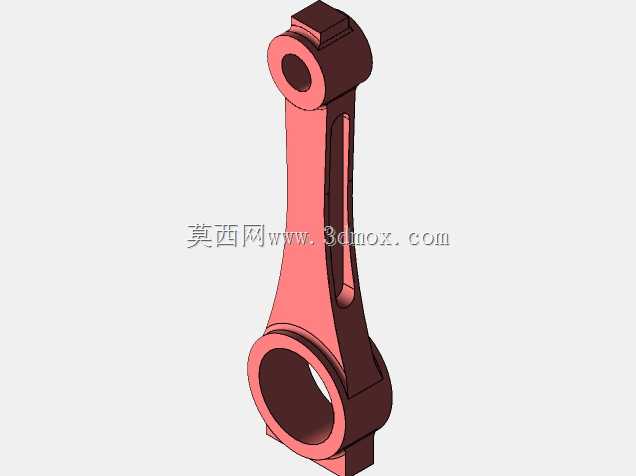

该结构属于小型内燃机原理演示类动力组件，可应用于中小学机械原理科普教具、职业院校机械专业拆装实训场景，也可作为小型动力玩具、微型气动实验装置的核心动力单元，帮助学习者直观理解往复式动力的能量转换逻辑，打破课本理论与实物结构的认知壁垒。从实际用途来看，这套结构完整复现了往复式动力的核心运行逻辑：气缸内活塞承接压力产生直线往复运动，通过连杆将直线动力传递给曲轴，最终将直线往复运动转化为曲轴的旋转扭矩输出，完整演示了化学能/气压能到机械能的转换路径，既可以作为原理展示的静态模型，也可搭配小型驱动组件实现动态运行演示，让观察者清晰看到每个部件的运动轨迹与配合关系。在功能特性上，这套结构做了最大化的简化设计，没有冗余的附属部件，核心功能部件全部外露：气缸部分做了半剖式的可视化设计，无需拆解就能直接观察到活塞在气缸内的往复行程；连杆与曲轴的连接部位没有额外遮挡，能清晰看到曲柄销带动连杆摆动、驱动曲轴转动的完整过程；整体部件连接紧凑，运动过程中无多余旷量，既保证了运动演示的顺畅性，也避免了细碎零件过多导致的拆装、演示不便。设计思路上完全遵循核心功能优先的原则，首先确定活塞的行程与曲轴的偏心距匹配关系，保证活塞运行到上止点、下止点时不会与气缸端盖、曲轴箱体发生碰撞；其次对气缸外壁做了散热鳍片的造型还原，既贴合真实发动机的结构特征，也能在动态演示时提升结构辨识度；曲轴部分采用对称式的配重块设计，模拟真实曲轴的动平衡逻辑，让转动过程更平稳，不会出现偏载卡顿的问题；所有部件的配合公差都做了合理预留，既保证装配时的顺畅度，也避免运动过程中出现部件松脱。外形尺寸与安装边界方面，整体结构为立式布局，纵向高度适配常规教具展示台的摆放空间，横向宽度不超过成年人手掌尺寸，无需额外的大型支撑台架即可稳定放置；底部曲轴输出端预留了标准的轴伸接口，可直接连接皮带轮、齿轮等传动部件拓展功能；气缸顶部预留了模拟气门或进气口的安装位，可根据使用需求拓展加装喷油、点火模拟组件，适配不同场景的演示需求；整体安装基准面为底部箱体的下平面，平面度做了平整处理，放置在水平台面上不会出现晃动，也可通过底部的预留孔位加装固定螺丝，将结构固定在实训台或展示板上长期使用。
