辊筒式卧式物料输送设备结构设计

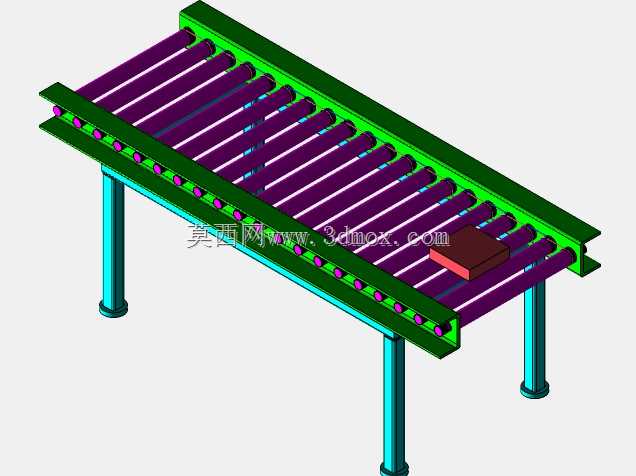

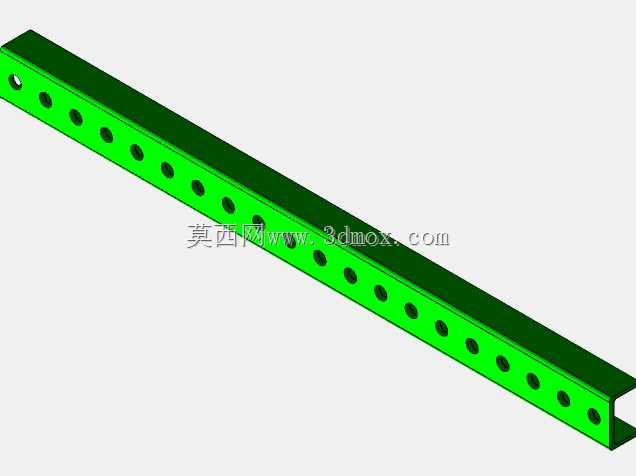

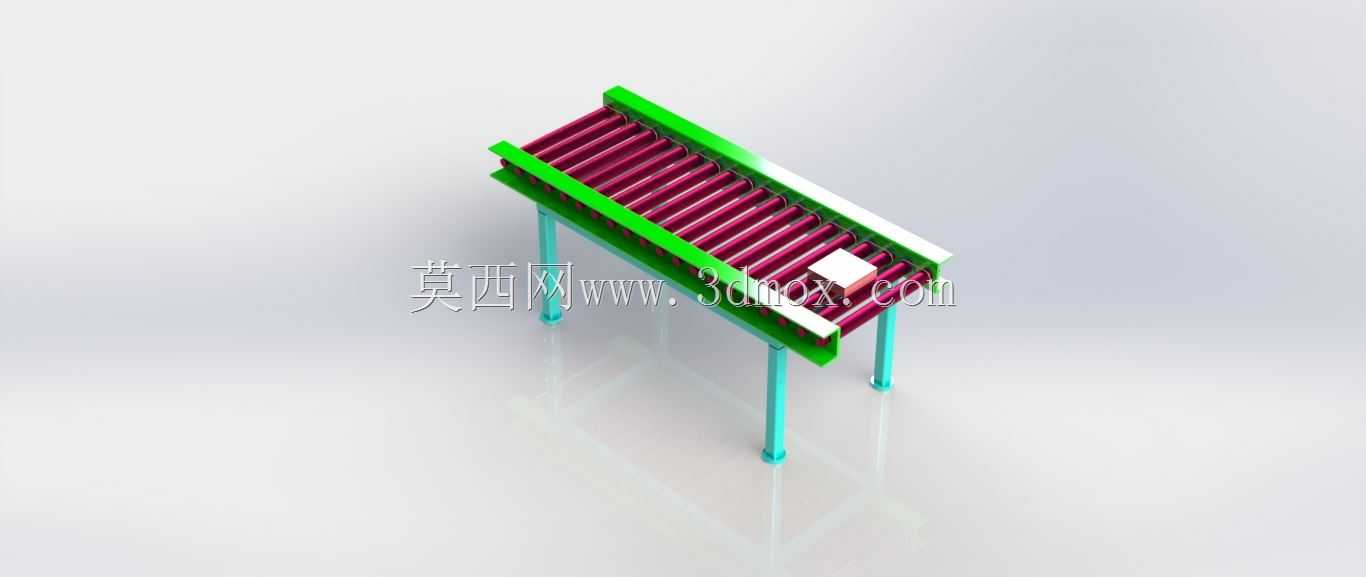

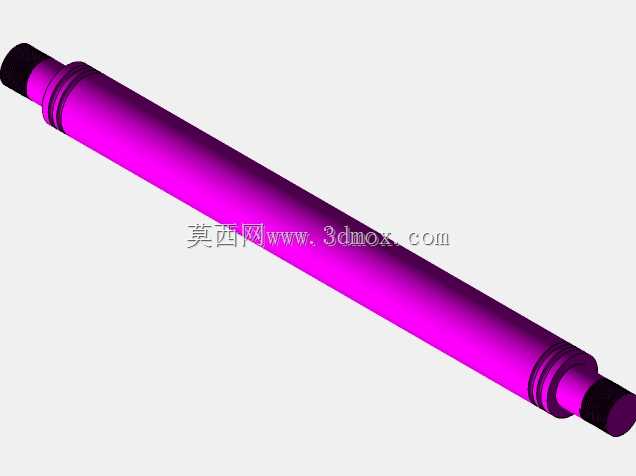

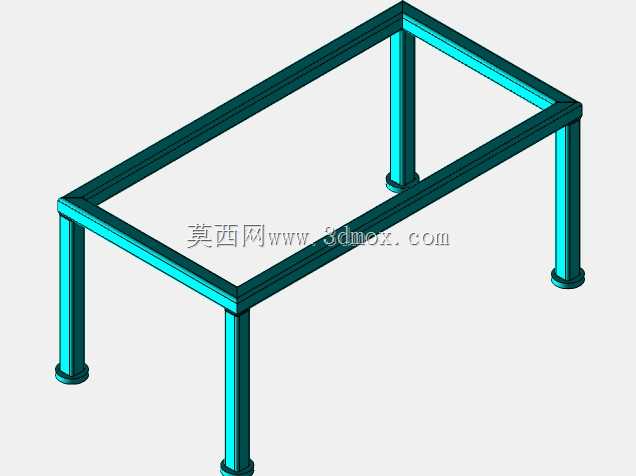

这款辊筒式卧式输送设备，主要面向轻工制造、电子装配、包装加工、仓储分拣等行业的生产流水线场景，可承担规整箱体、工装托盘、硬质包装件的平面水平传输任务，能够衔接不同工位的加工、检测、包装工序，替代人工搬运实现物料的连续流转，有效降低车间内短距离物料转运的人力成本，减少人工搬运过程中产生的工件磕碰、转运节拍不稳定等问题，适配多品类中小尺寸规整工件的连续输送需求。设备主体采用卧式长条形框架布局，整体支撑结构为四根立式支腿搭配两侧纵向承托梁，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证两侧承托梁的水平度偏差控制在合理区间，避免辊筒倾斜导致物料输送过程中出现跑偏、卡滞问题。输送工作面采用平行排布的圆柱形辊筒结构，辊筒两端通过轴承座固定在两侧承托梁上，辊筒间距根据常规输送工件的最小底面尺寸设计，可保证输送过程中工件底面始终有至少三根辊筒提供支撑，避免小型工件卡入辊筒间隙。两侧承托梁上方设置有导向挡边，可限制输送物料的横向位移，防止物料在输送过程中从辊道两侧滑落，挡边高度适配常规输送工件的侧边高度，不会对工件的上下料操作造成干涉。设计过程中优先考虑设备的运行稳定性与维护便捷性，整体框架采用标准化结构件拼接设计，挤压凸台底座作为支腿与承托梁的连接结构，可保证连接位置的结构强度，同时降低焊接变形对整体装配精度的影响；焊接部位均做圆角过渡处理，避免应力集中提升结构的抗疲劳性能，所有外露结构件均做表面处理，适配车间常规生产环境的防锈、耐磨需求。设备的安装边界需预留两侧操作空间与上下料衔接位置，支腿高度可根据对接工位的高度做适配调整，可灵活对接生产线上的加工设备、检测台、包装工位等不同环节，既可以单独作为短距离转运设备使用，也可以多段拼接组成长距离输送线，适配不同车间的生产线布局需求。辊筒表面做防滑处理，可保证与硬质工件底面的摩擦力足够带动工件平稳移动，输送过程中运行噪音低，不会对车间生产环境造成额外的噪音干扰，日常维护仅需定期检查辊筒轴承的润滑状态、紧固框架连接螺栓即可，维护成本低，适配长时间连续运行的生产场景。
