卧倒式三轮车自行车轮毂集线结构

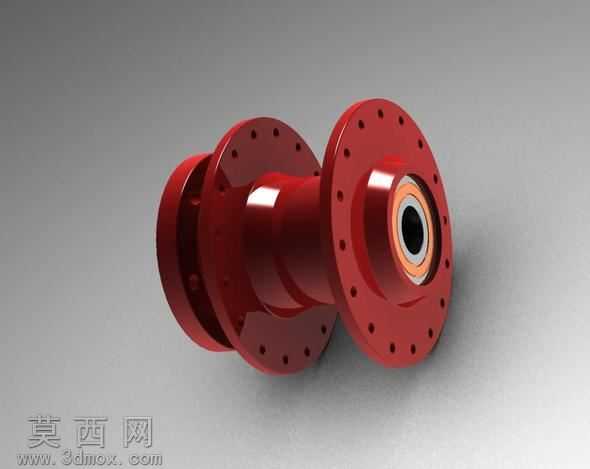

该三维模型采用SolidWorks完成全参数化建模，整体围绕适配20英寸ISO406规格轮组、兼容盘式制动器的卧倒式三轮车自行车集线器展开设计。建模阶段首先以中心回转轴线为基准，搭建两侧法兰盘与中间连接筒体的基础回转特征，两侧法兰盘严格按照碟刹安装、轮组辐条固定的孔位规范，完成周向均匀分布的安装孔阵列，孔位间距、孔径参数完全匹配标准碟刹组件与辐条固定的装配公差要求，中间筒体的壁厚、过渡圆角均经过结构强度校核，避免应力集中问题。模型中心位置还原了轴承安装位的阶梯轴结构，精准还原轴承外圈配合面、密封件安装槽的细节特征，保证装配后轴承的同轴度与转动顺滑度。材质与渲染阶段，主体轮毂结构赋予哑光金属红的涂装材质，模拟高强度铝合金阳极氧化后的表面质感，金属漆面添加细微的颗粒粗糙度参数，还原真实工业涂装的哑光漫反射效果；中心轴承区域分别赋予轴承钢的高反光金属材质、密封胶圈的橡胶哑光材质、间隔垫圈的铜色金属材质，通过不同材质的粗糙度、反射率参数区分，清晰呈现各装配部件的层次关系。渲染采用柔光侧打光方案，突出法兰盘边缘的倒角高光、安装孔的深度阴影，让整体结构的立体感充分展现。设计思路上，该结构针对卧三轮车的使用场景，在常规自行车花鼓的基础上优化了两侧法兰的间距与安装孔布局，既可以兼容标准盘式制动器的安装需求，又能适配小轮径轮组的辐条编圈角度，中间筒体的加粗设计提升了整体抗扭强度，应对卧三轮车骑行过程中的复杂受力情况，所有装配位的尺寸均遵循通用自行车零部件标准，可直接对接实际生产的加工参数，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的编辑、3D打印验证以及工程图导出需求，整体结构无冗余特征，各部件的装配关系清晰，可直接用于虚拟装配验证、结构受力仿真以及产品打样参考。
