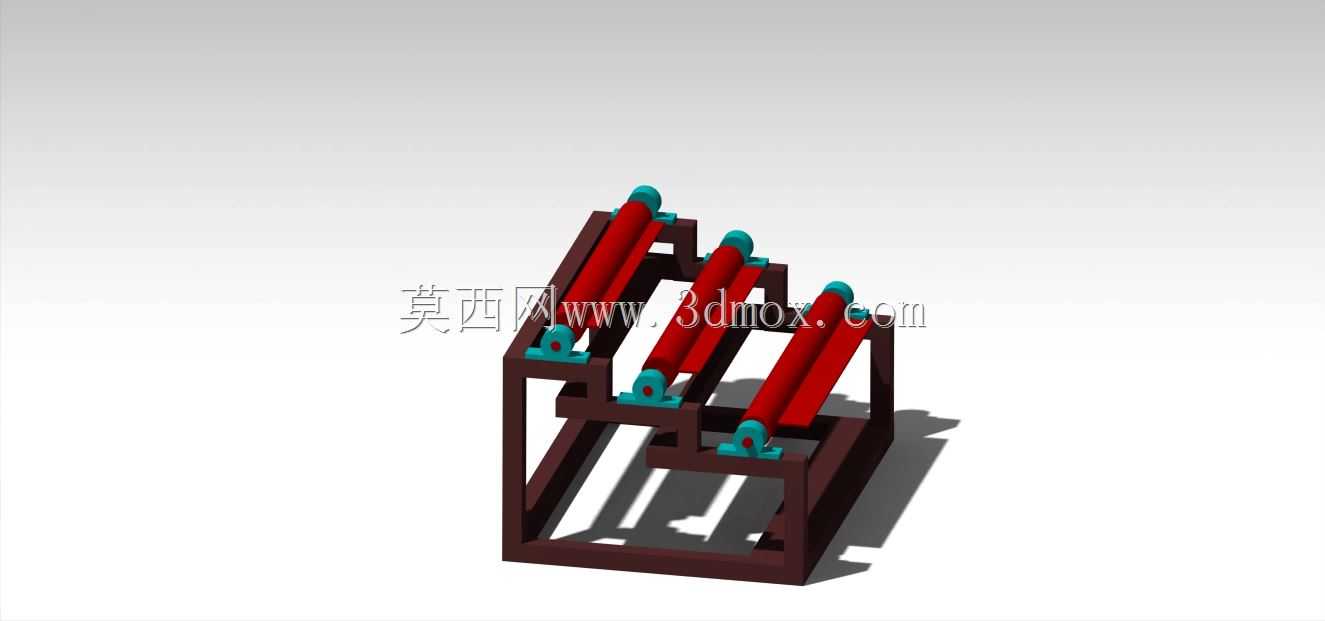

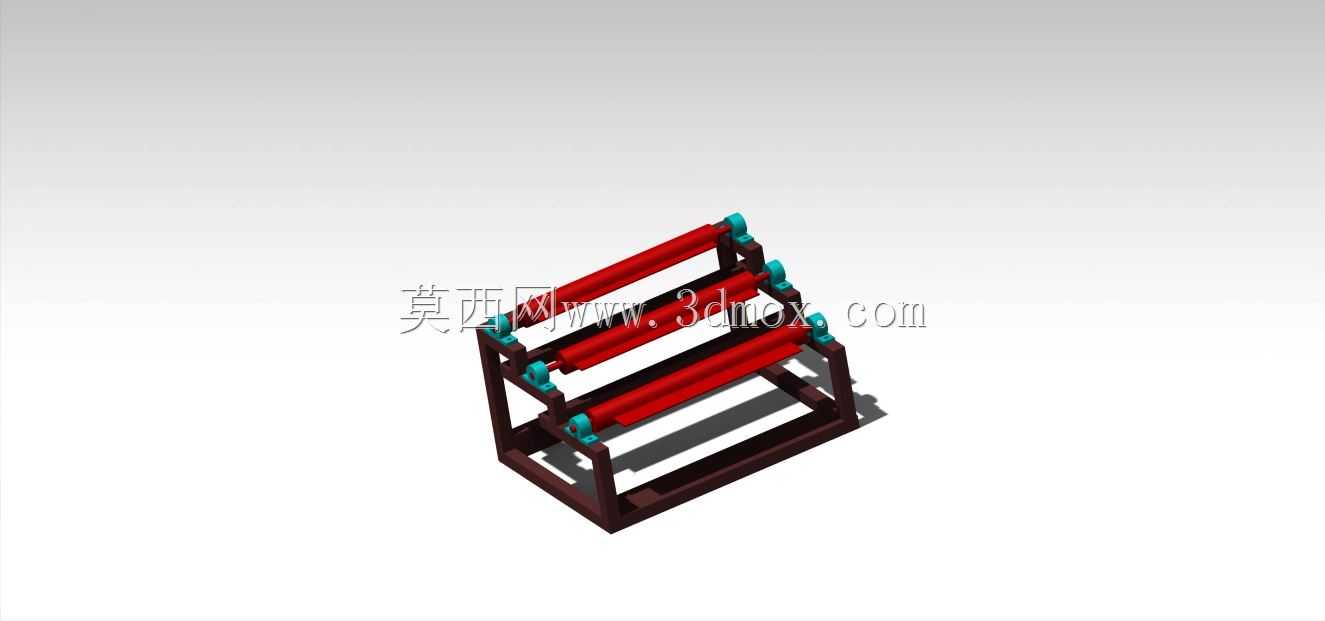

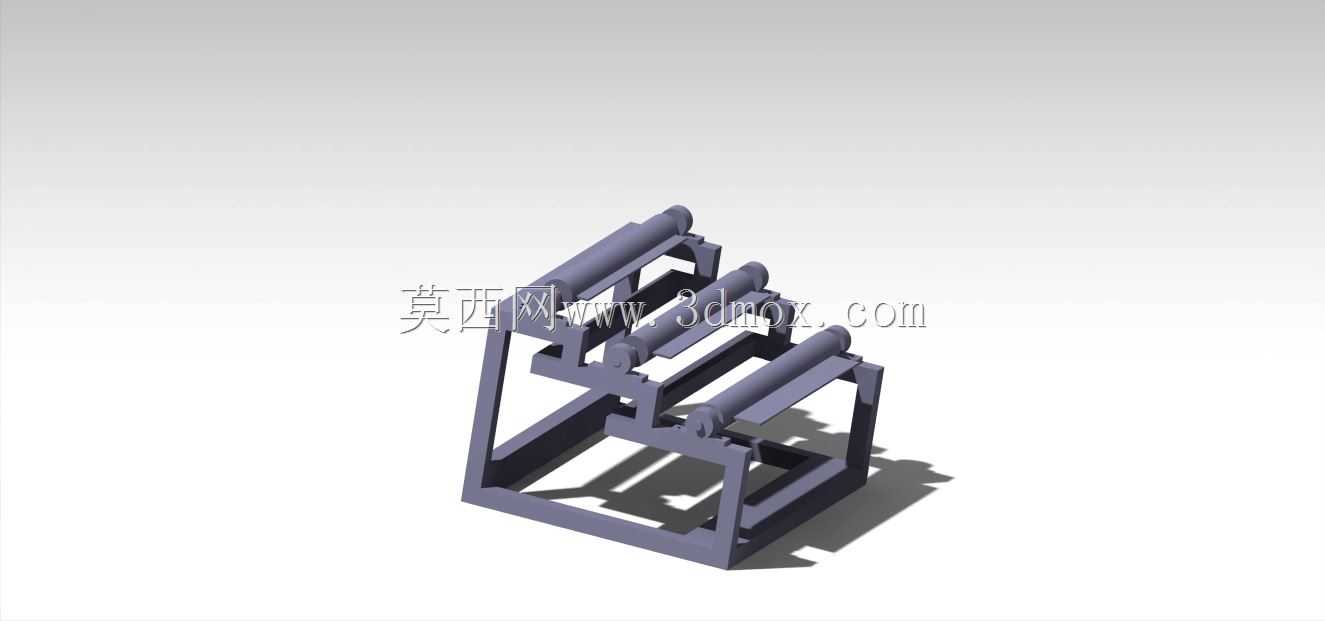

带辊轴的型材框架式物料承托装置

该结构主要应用于轻工生产、包装加工、物料转运等场景中，作为生产线的过渡承托单元或小型物料的暂存支撑结构使用，可独立架设在两段输送设备之间，承接前段输送来的片状、卷状或轻薄型物料，也可作为小型加工工位的物料放置架，配合人工或小型机械手完成物料的取放、整理作业，在印刷、薄膜加工、纸品生产等需要处理柔性卷材或片材的产线中，这类带辊轴的框架结构能够有效降低物料拖拽过程中的摩擦阻力，避免物料表面产生刮痕或拉扯变形。

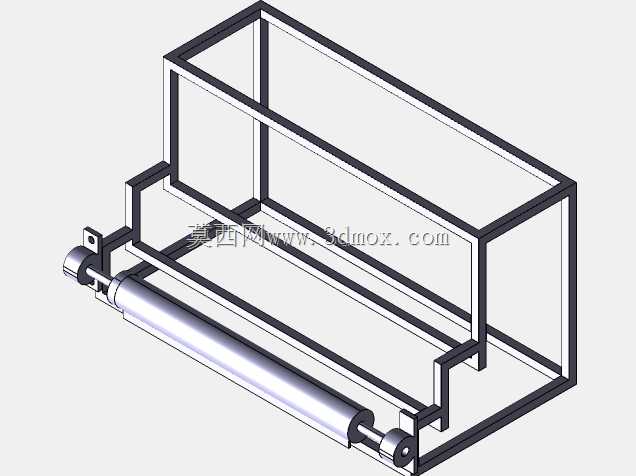

从实际用途来看，该装置的核心作用分为两部分，上层的矩形框架区域可作为静态物料的放置空间，用来存放待加工的辅料、工装工具或者暂存加工完成的小型工件，下层前置的辊轴组件则承担动态物料的导向与承托功能，当物料从辊轴表面经过时，辊轴可随物料的移动同步转动，将滑动摩擦转化为滚动摩擦，大幅降低物料输送的阻力，同时保证物料输送过程中的平整度，避免物料出现偏移、褶皱等问题。

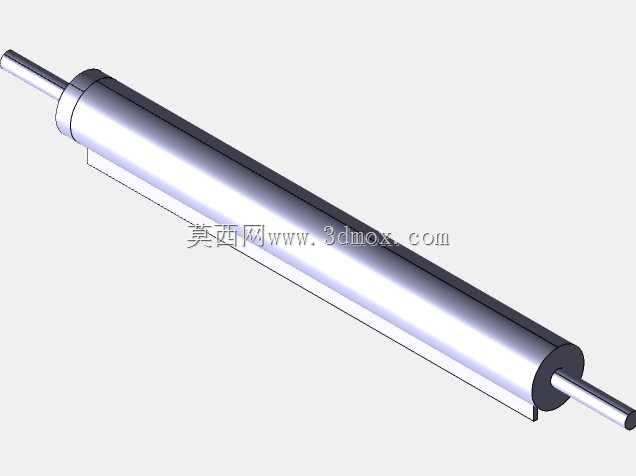

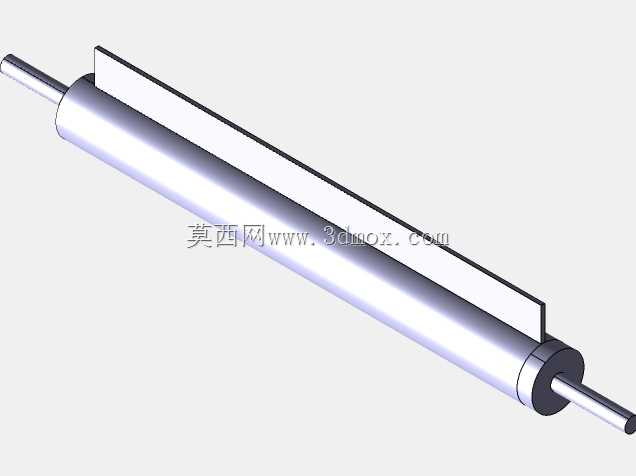

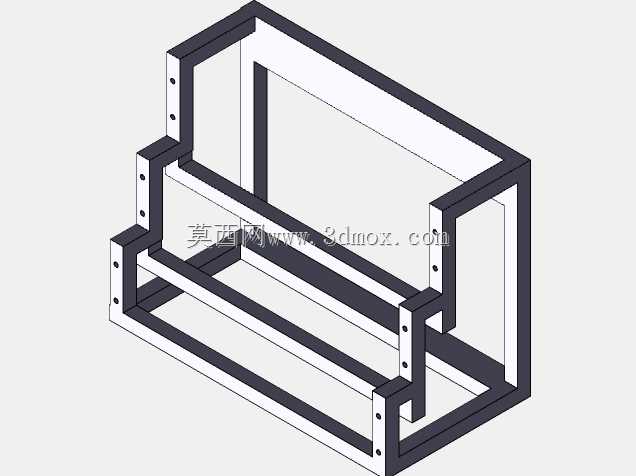

在功能特性上，该结构采用方管型材拼接的框架作为主体承载结构，整体刚性充足，承重能力可满足常规轻型物料的承托需求，框架的矩形截面设计保证了结构的抗扭性能，即使在单侧受力的情况下也不易出现变形；前端的辊轴通过两端的轴承座与框架侧梁连接，转动顺滑无卡滞，辊轴表面做光滑处理，不会对接触的物料造成表面损伤；框架侧边预留的安装耳板带有固定孔位，可直接通过螺栓将整个装置固定在地面支架或者相邻的设备机架上，安装后整体稳定性强，不会在物料输送过程中出现晃动。

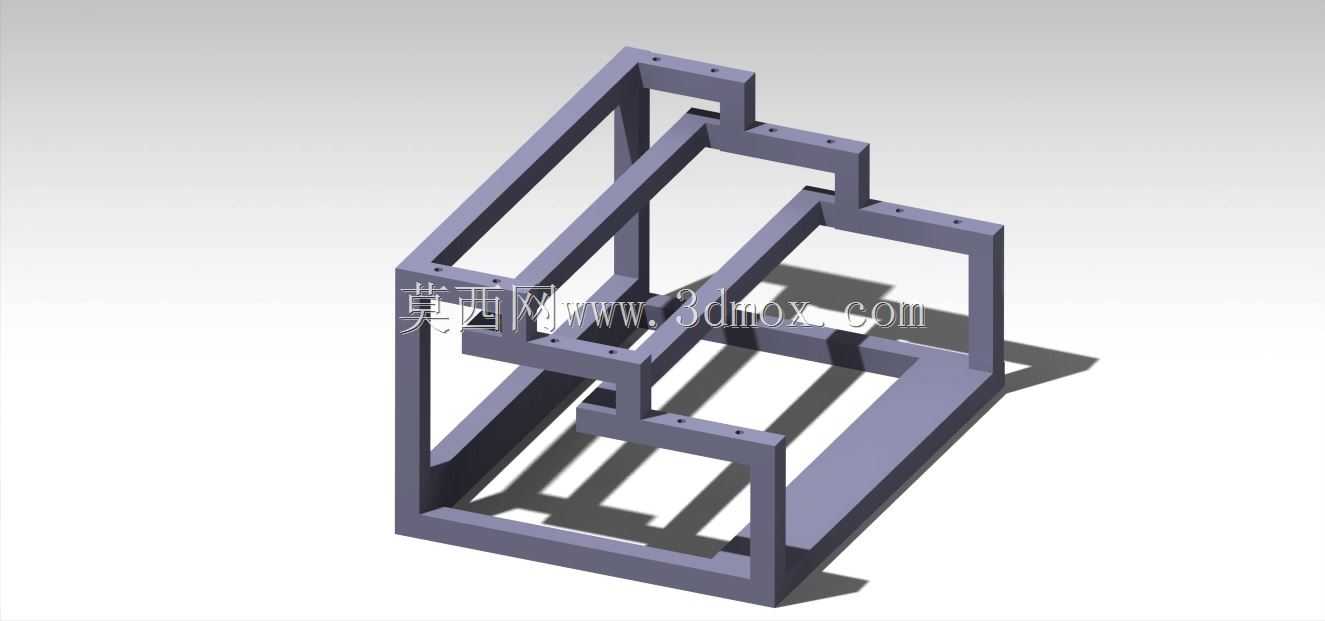

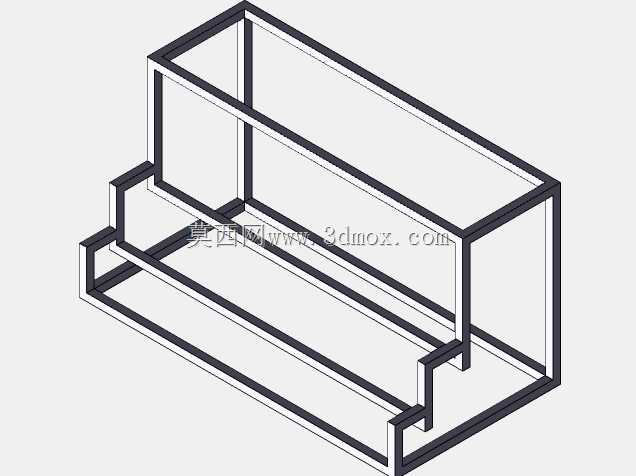

设计思路上，该结构优先考虑了实用性与加工便捷性，主体框架采用标准规格的方管型材切割后焊接成型，加工工艺简单，生产成本较低，不需要复杂的定制加工工序即可完成制作；辊轴组件采用模块化设计，当辊轴出现磨损需要更换时，只需拆卸两端的固定件即可完成辊轴的替换，维护成本极低；整体结构没有冗余的设计部件，所有构件都承担对应的承载或传动功能，在保证结构强度的前提下尽可能压缩了整体重量，便于搬运与现场安装。

从安装边界与尺寸适配来看，该装置的整体宽度可根据实际需要适配的物料幅宽进行调整，常规适配幅宽在500mm至1200mm之间的轻型物料，整体高度可配合现场生产线的输送面高度进行定制，保证辊轴的上表面与前后端输送设备的输送面处于同一水平面上，避免物料经过时出现卡顿；框架的深度尺寸可根据现场的安装空间进行调整，在空间充足的场景下可适当加大上层框架的深度，提升静态物料的存放容量，在空间受限的场景下也可缩减框架深度，仅保留辊轴的导向承托功能，适配狭窄的安装空间。
