机加工手动台钳夹持工装结构设计

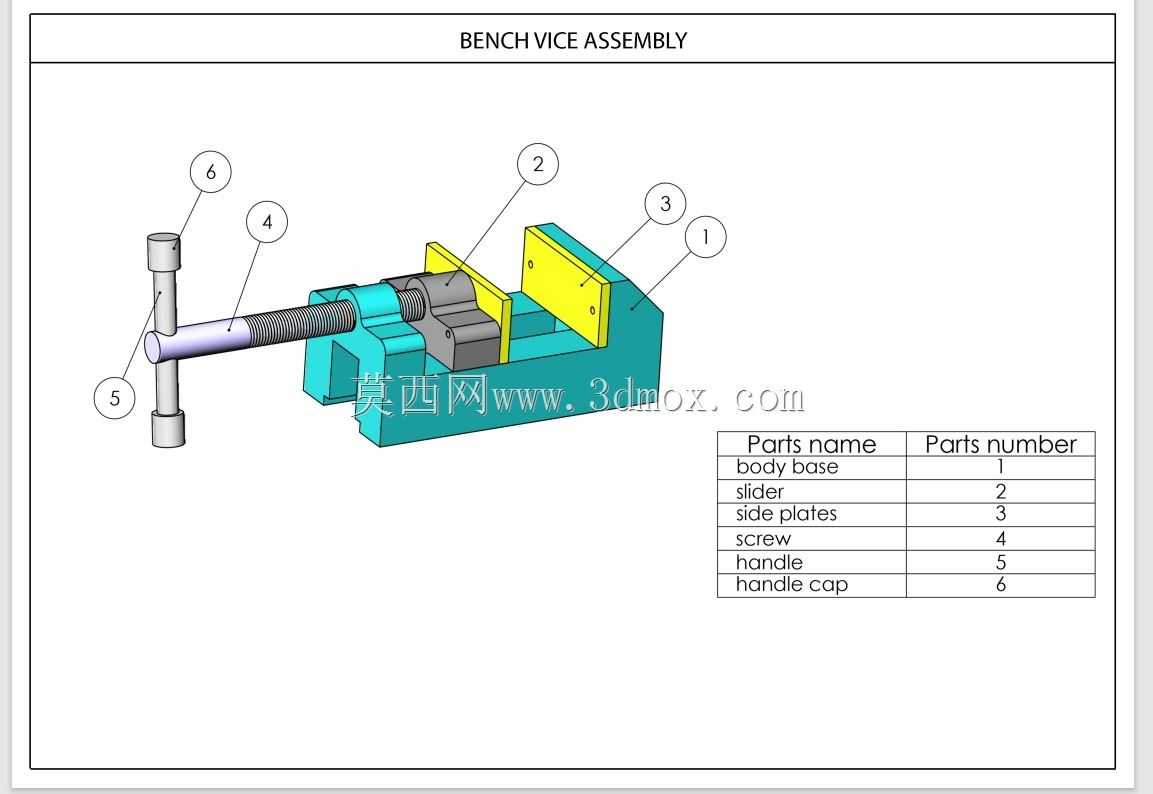

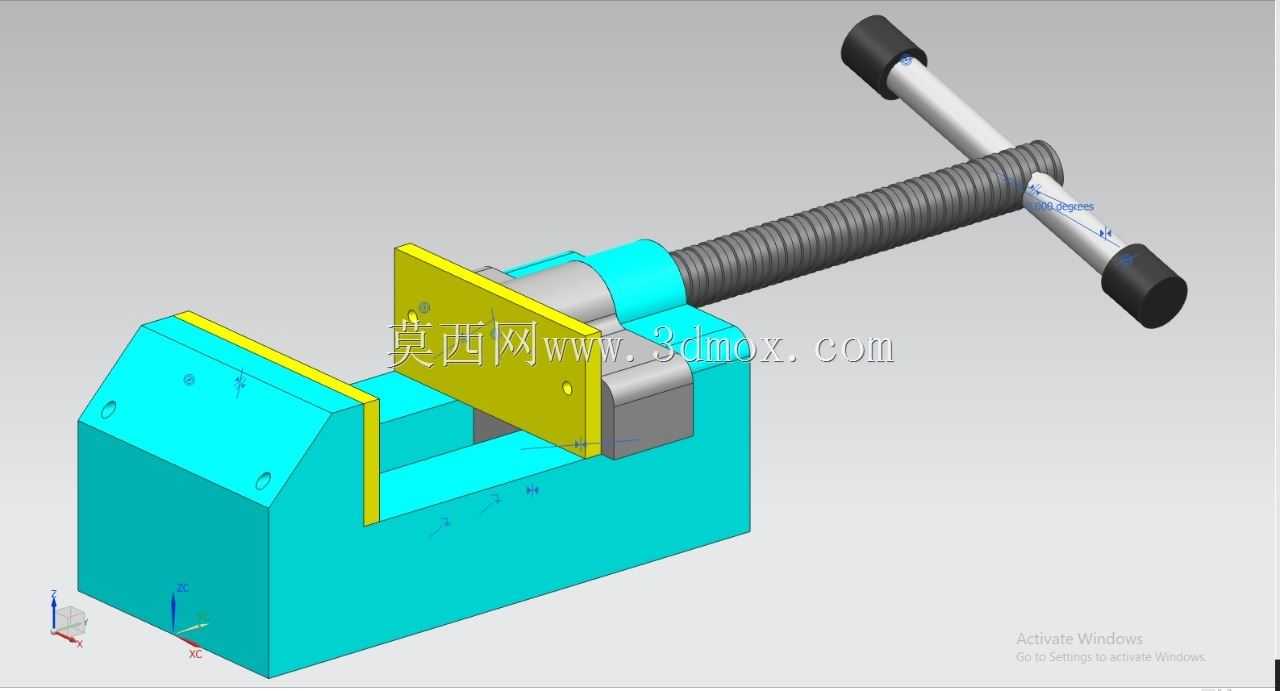

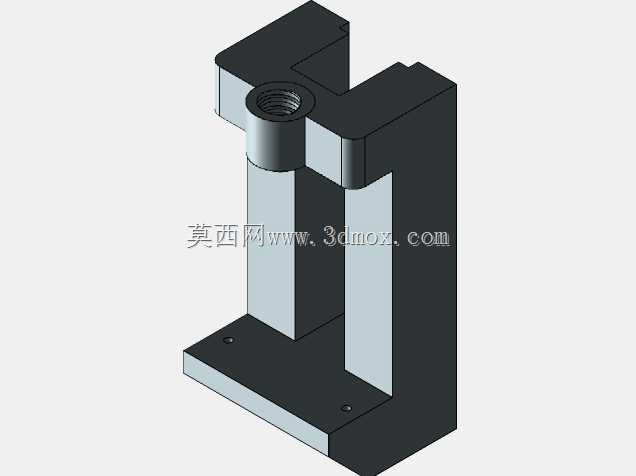

　　这款手动台钳是机加工、钳工装配、小零件修配场景里最常用的夹持类工装，日常在台式钻床、小型铣床、钳工台工位上几乎是标配，核心作用是通过稳定的夹紧力固定待加工工件，避免加工过程中工件位移、窜动导致的尺寸超差、加工报废甚至安全隐患。从结构设计逻辑来看，整体采用固定钳身搭配活动钳口的经典布局，固定钳身作为整个台钳的承载基座，底部预留了标准的安装孔位，可以直接通过T型螺栓固定在机床工作台或者钳工台面上，安装边界需要匹配常规钳工台的台面厚度，钳身整体采用箱型结构设计，在保证整体刚性的同时控制了整体重量，不会给安装工位带来额外的承重负担。

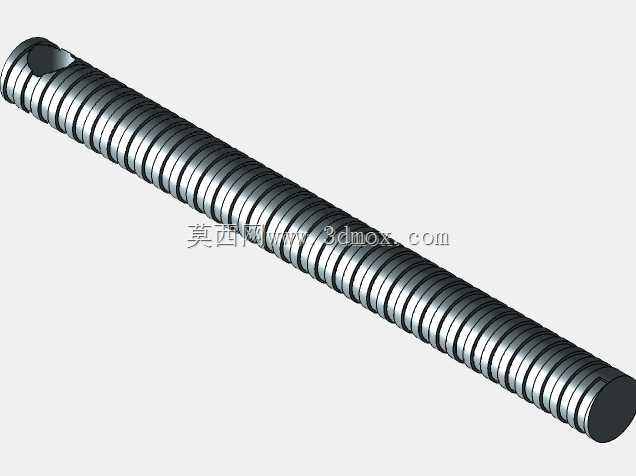

　　传动部分采用梯形丝杠副结构，这种传动形式本身具备自锁特性，当操作人员转动T型手柄带动丝杠旋转时，活动钳口会沿着钳身的导向导轨做直线进给运动，不需要额外的锁紧机构就能保持夹紧力，不会因为加工过程中的振动出现钳口松脱的问题，丝杠的导程设计兼顾了夹紧行程的进给效率和夹紧力的放大效果，转动手柄时不需要施加过大的操作力就能输出足够的夹持力，适配大部分中小型金属、非金属零件的夹持需求。

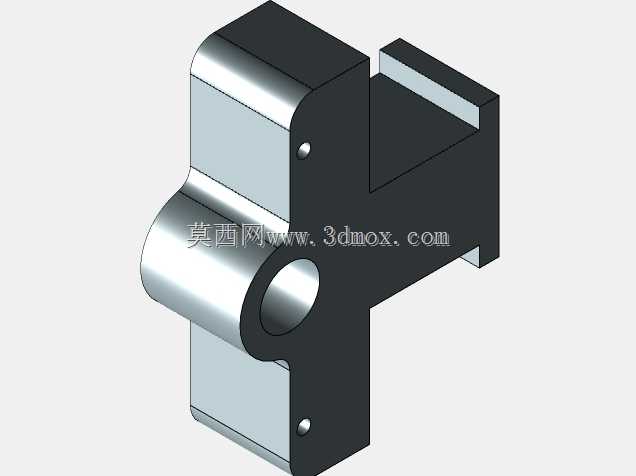

　　钳口部分采用了可拆卸的钳口板设计，钳口板表面加工有交叉的防滑齿纹，能够增大与工件接触面的摩擦力，避免光滑工件在夹紧时出现滑移，当钳口板磨损后可以单独拆卸更换，不需要更换整个台钳主体，降低了长期使用的维护成本；活动钳口与固定钳口的平行度在设计时做了公差约束，保证夹紧工件时钳口能够与工件表面完全贴合，不会出现局部应力集中导致的工件夹伤、变形问题，针对薄壁类零件的夹持，也可以在钳口板上加装软质钳口垫，避免夹伤工件表面。

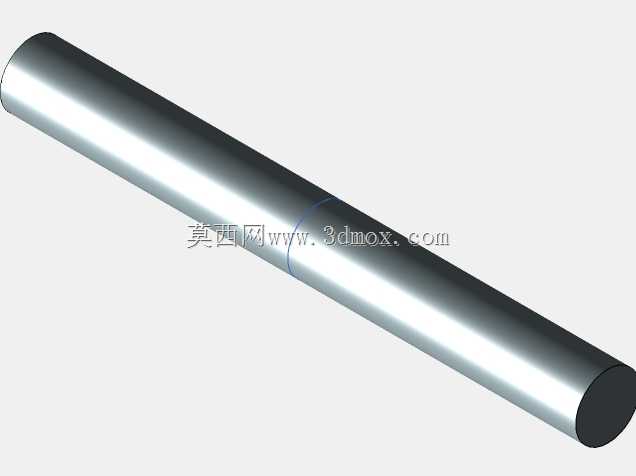

　　从实际使用的场景适配来看，这款台钳的最大开口行程覆盖了常规小零件加工的夹持尺寸范围，钳身的导向结构采用了一体式的导轨面，配合丝杠的同轴度约束，活动钳口在全程进给过程中不会出现偏摆，保证夹持定位的精度，不管是进行钻孔、铰孔、攻丝这类钳工工序，还是小型零件的打磨、装配、修配作业，都能提供稳定的夹持基准。设计过程中重点考量了操作的便捷性，T型手柄的两端设置了防滑的握持端，操作人员戴劳保手套也能稳定施力，手柄的转动半径经过优化，既不会因为半径过大导致操作空间受限，也不会因为半径过小导致操作费力；丝杠与活动钳口的连接部位采用了间隙配合的连接结构，长期使用磨损后可以通过调整间隙来消除传动空程，保证夹持进给的手感一致性。整体结构没有多余的复杂零部件，所有的受力部位都做了加强处理，固定钳身的受力拐角处设置了工艺圆角，避免应力集中导致的钳身开裂，日常使用中只需要定期给丝杠和导轨面加注润滑脂，就能保证很长的使用寿命，不管是小型加工车间的生产工位，还是维修班组的日常修配工位，甚至是个人DIY的加工工作台，这款台钳都能适配对应的夹持需求，作为基础工装提供可靠的工件固定能力。
