双缸往复式内燃动力核心结构设计

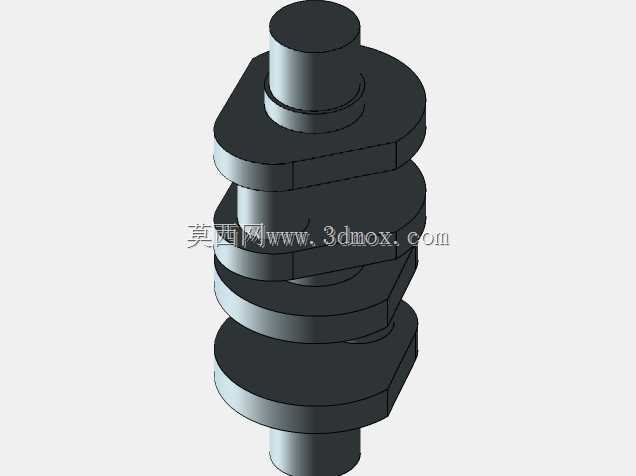

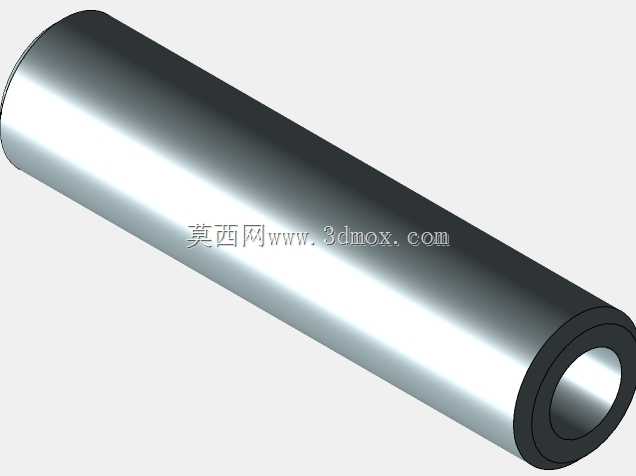

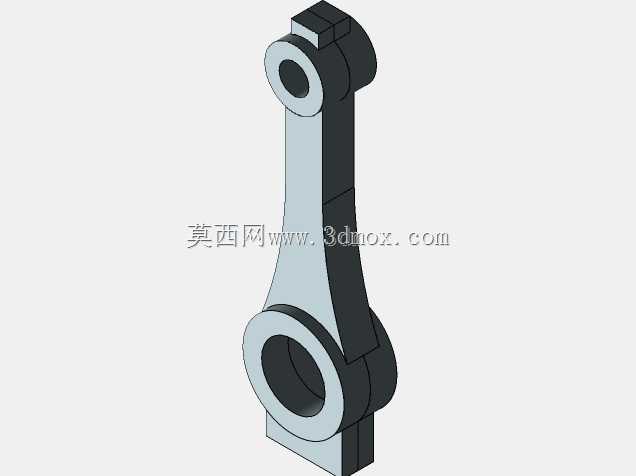

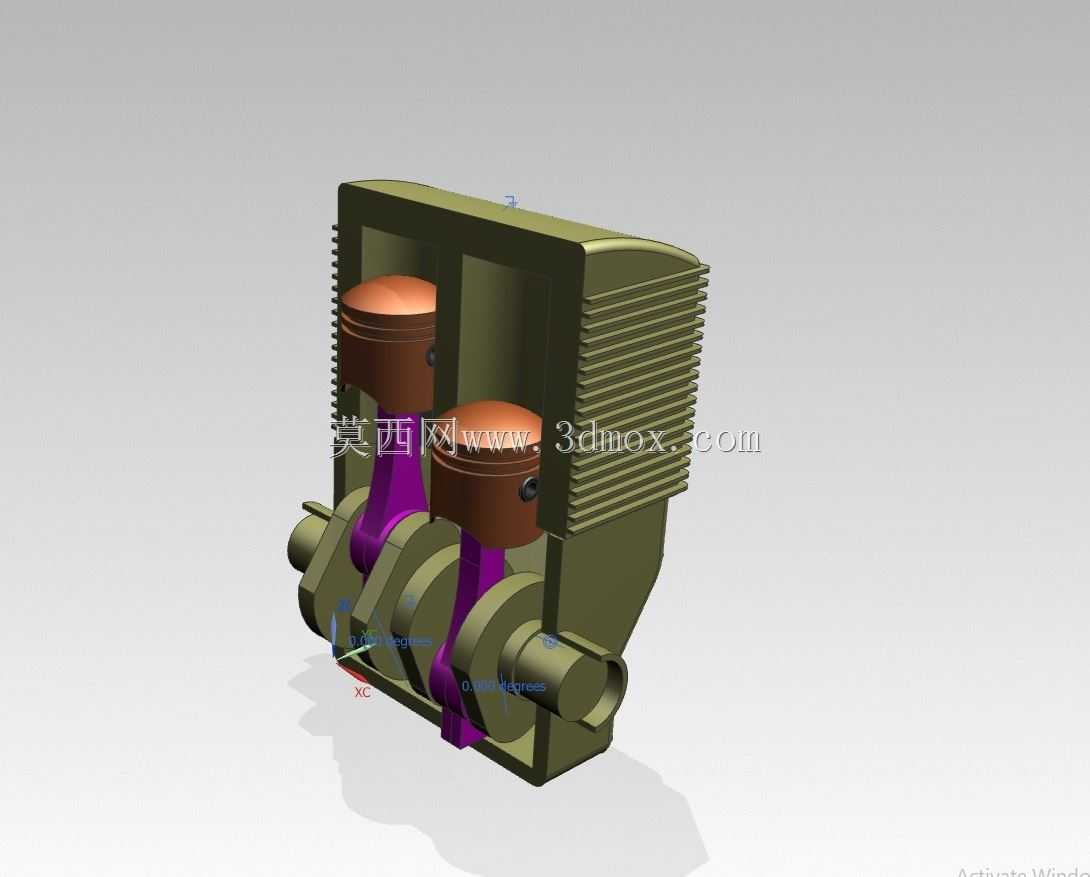

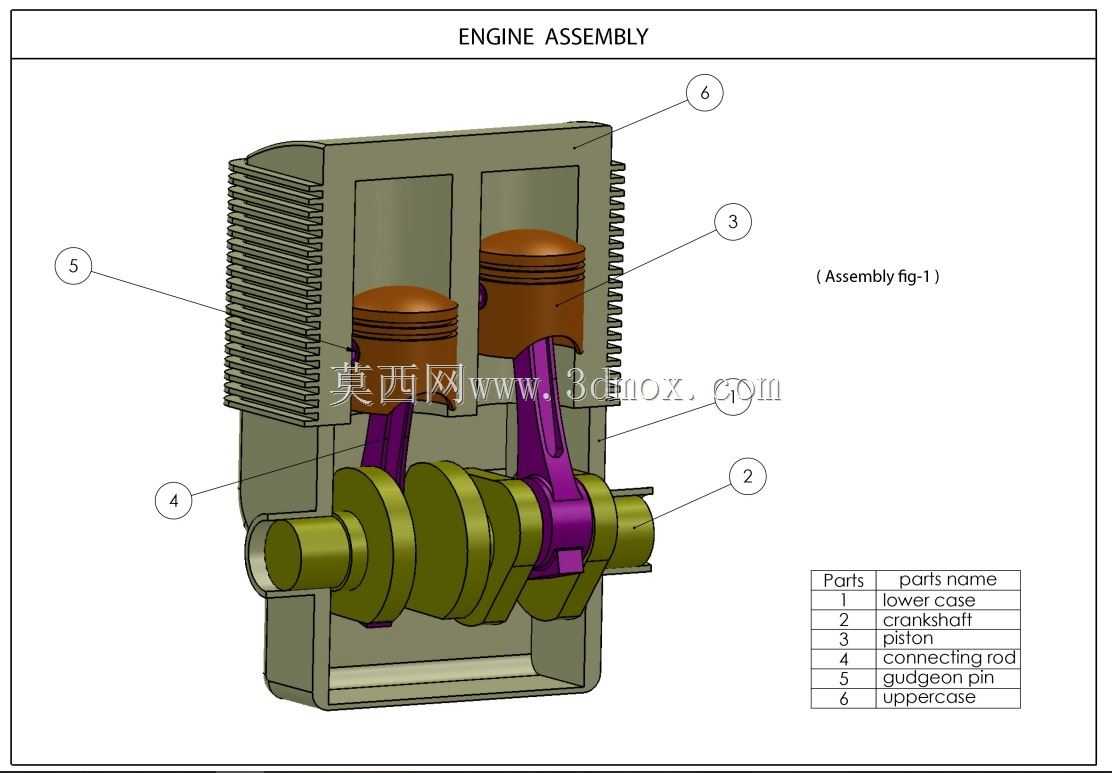

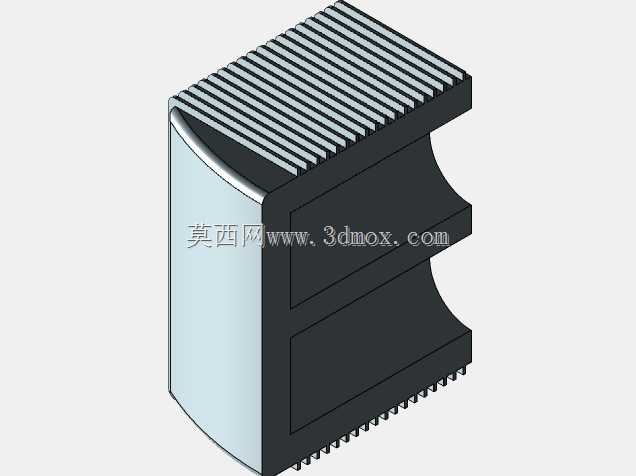

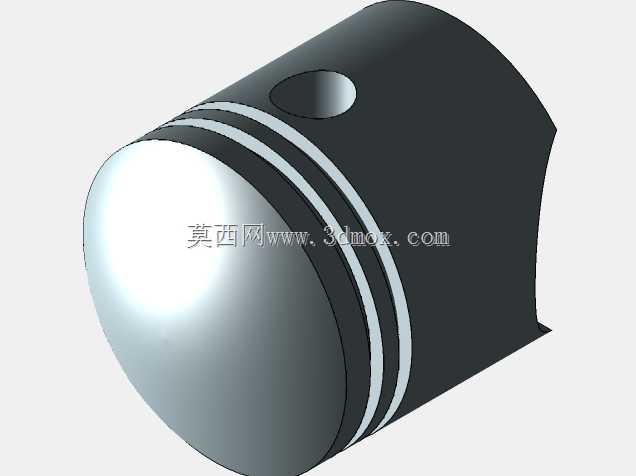

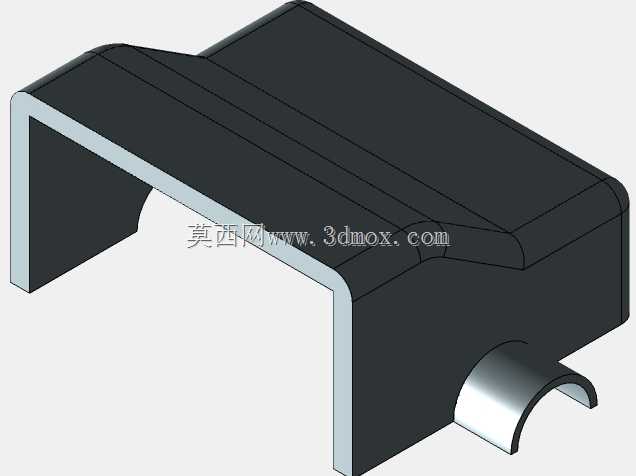

这套双缸动力结构的三维建模，完全围绕小型通用动力设备的实际搭载需求展开，日常可覆盖小型发电机组、园林作业机械、轻型摩托类代步设备、小型工程辅助机具的动力配套场景，核心作用是将燃油燃烧产生的热能通过曲柄连杆机构转化为稳定旋转机械能，为后端负载提供持续动力输出。从结构设计逻辑来看，建模过程优先考虑了往复运动部件的动平衡匹配，两个活塞呈平行布局，共用集成式曲轴箱结构，缸体外侧直接设计了一体化散热鳍片，不需要额外加装复杂水冷管路，适配风冷散热的低成本、易维护使用场景，能在户外无复杂维保条件的工况下长期稳定运行。活塞与曲轴的连接采用分体式连杆结构，建模时严格还原了连杆大小端的配合边界，小端通过活塞销与活塞铰接，大端与曲轴曲柄销配合，预留了轴瓦安装的间隙空间，能保证高速往复运动时的转动顺滑度，避免出现运动卡滞或异常磨损问题。安装边界方面，整个动力单元的曲轴输出端位于箱体侧下方，预留了标准的轴伸连接尺寸，可直接对接离合器、皮带轮或齿轮传动组件，缸体顶部的燃烧室区域预留了气门、火花塞的安装接口位置，箱体底部预留了机油存储腔的结构空间，同时在箱体四周设计了统一规格的安装支脚，支脚位置的孔位间距匹配通用小型动力的安装机架尺寸，不需要额外制作转接支架即可完成整机固定。外形结构上，整体采用紧凑化布局，两个缸体平行排列的设计既控制了整机的横向宽度，也能让两个缸的点火做功行程错开，降低单缸动力固有的输出脉动问题，让动力输出更平顺，散热鳍片的高度、间距都经过匹配设计，既能保证足够的散热面积，也不会因为鳍片过长导致整机体积冗余、结构强度下降。建模过程中对所有运动部件的行程做了干涉校验，活塞运行到上止点、下止点时，都不会与缸盖、曲轴箱发生碰撞，连杆摆动过程中也不会与箱体内壁产生剐蹭，完全符合实际加工装配的公差要求，可直接用于结构教学、样机开发的参考依据，也能作为小型动力设备改型设计的基础结构模板，帮助设计人员快速完成动力单元的匹配校核，减少前期结构设计的重复工作量。
