汽车传动系统车轮侧等速万向接头结构

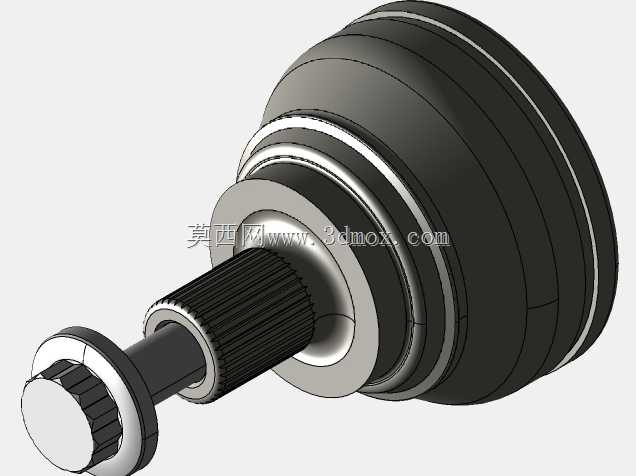

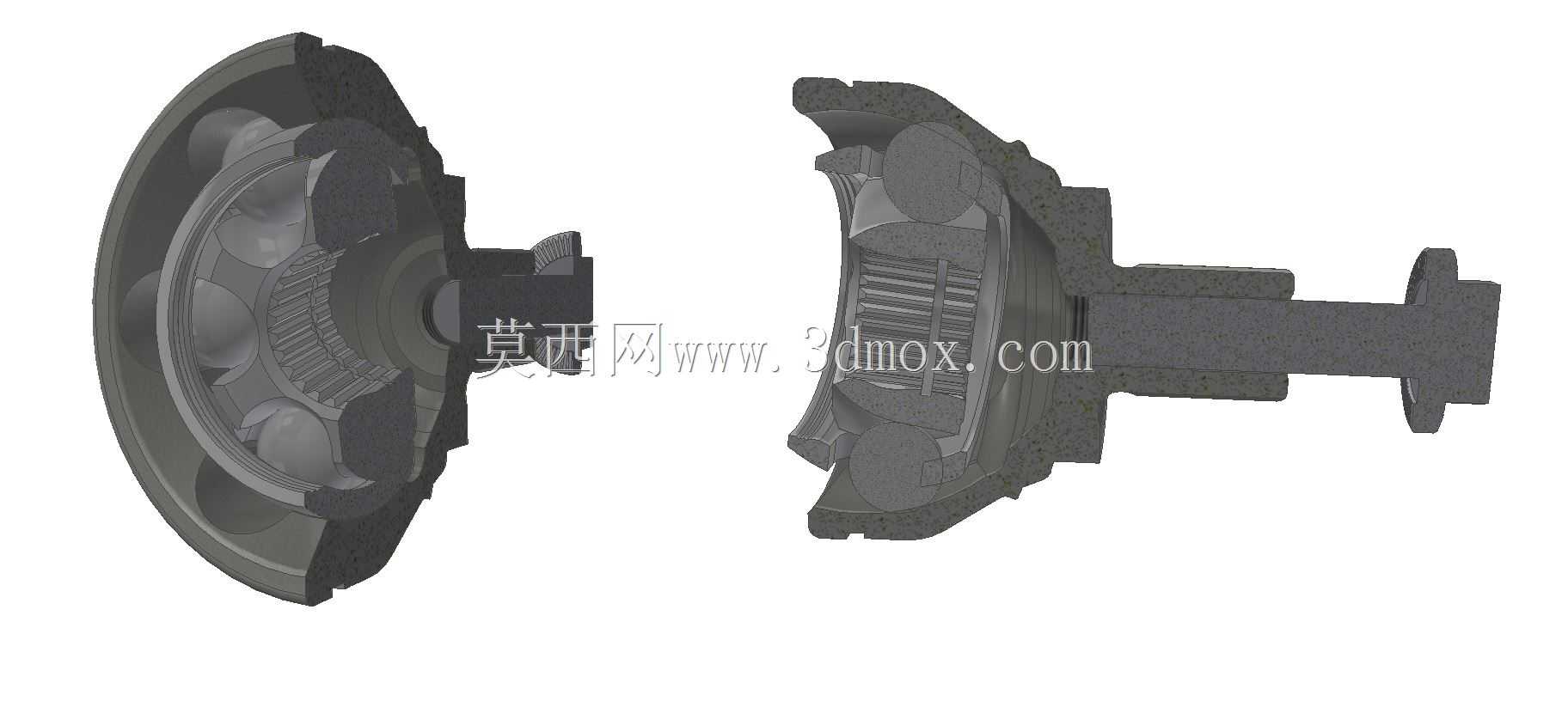

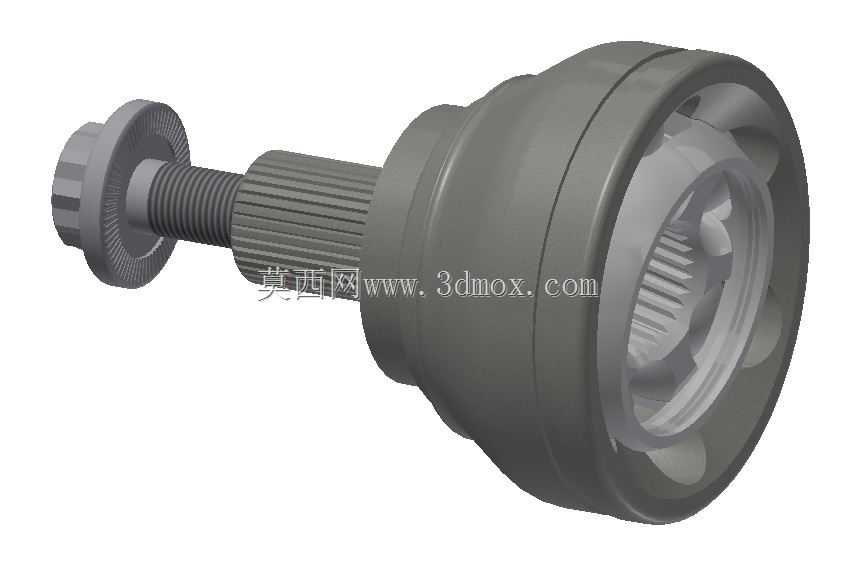

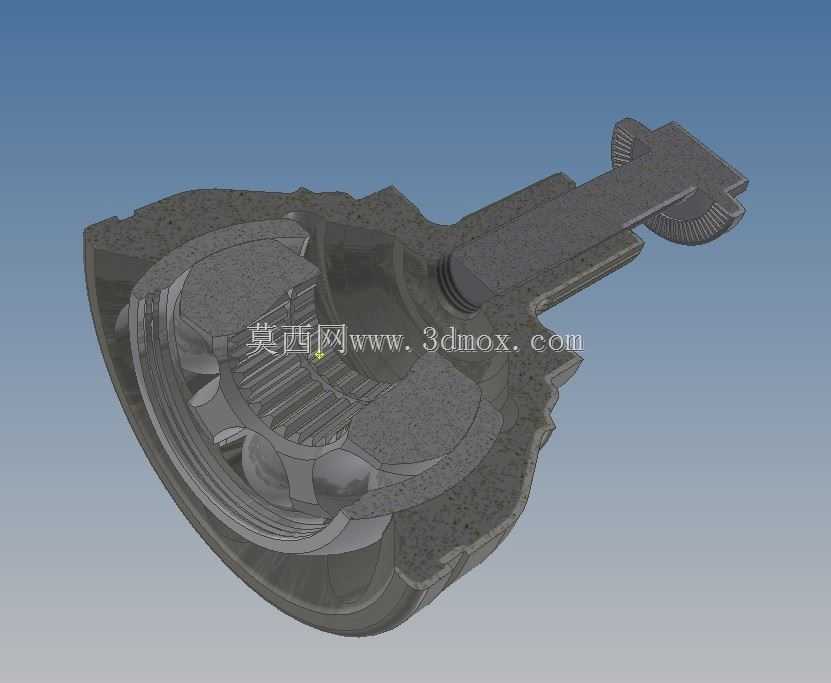

该部件是汽车前置前驱传动系统中连接半轴与车轮轮毂的核心传动构件，主要应用于乘用车辆的驱动轮动力传递场景，承担着在车轮随悬架跳动、转向摆动过程中持续稳定传递发动机扭矩的核心作用，是保障车辆动力输出平顺性、转向灵活性的关键零部件。在实际整车运行工况中，该部件需要适配车轮上下跳动的行程变化、转向时的角度偏转，同时承受起步、急加速、制动过程中的冲击载荷，因此其结构设计直接影响整车的传动效率与行驶可靠性。从功能特性来看，该接头采用球笼式等速万向结构设计，内部的滚道与钢球配合结构能够保证在输入轴与输出轴存在夹角的工况下，两侧轴的转速始终保持一致，避免传动过程中出现转速波动、扭矩传递不均的问题，可有效降低车辆行驶过程中的传动抖动与异响，提升驾乘平顺性。端部的带法兰螺栓结构用于与车轮轮毂轴承单元锁紧固定，花键轴段则与半轴内的花键套配合实现扭矩传递，外侧的壳体结构既作为万向节的滚道承载基体，也承担着密封防护的作用，可阻挡外界泥沙、水汽进入内部滚道区域，避免钢球与滚道出现异常磨损。从设计思路层面，该结构在开发阶段充分考虑了整车布置的边界限制：花键轴的齿数与模数匹配主流乘用车型的半轴接口规格，端部螺栓的螺纹规格适配轮毂轴承的锁紧螺纹孔，整体的最大外圆直径、轴向总长度严格控制在悬架转向节的预留安装空间内，避免车轮转向、跳动过程中与周边的制动卡钳、转向拉杆、悬架摆臂发生运动干涉。壳体外部的环形加强筋结构在不额外增加过多重量的前提下，提升了壳体的抗扭刚度与抗冲击能力，能够承受复杂路况下的交变载荷；内部滚道的曲面弧度经过反复运动仿真校核，保证在最大允许摆角范围内钢球始终与滚道面保持良好贴合，接触应力分布均匀，避免局部应力集中导致的部件早期失效。安装对接时，花键轴插入轮毂中心孔后通过端部螺栓施加规定预紧力即可完成与车轮侧的固定，另一端与半轴杆部压装配合后搭配防尘套形成完整的半轴总成，可直接适配同平台多款车型的传动系统布置需求，在紧凑的安装空间内实现大角度、大扭矩的等速动力传递，兼顾了传动可靠性、布置紧凑性与长使用寿命的设计目标。
