汽车保险丝MTA安装固定座结构设计

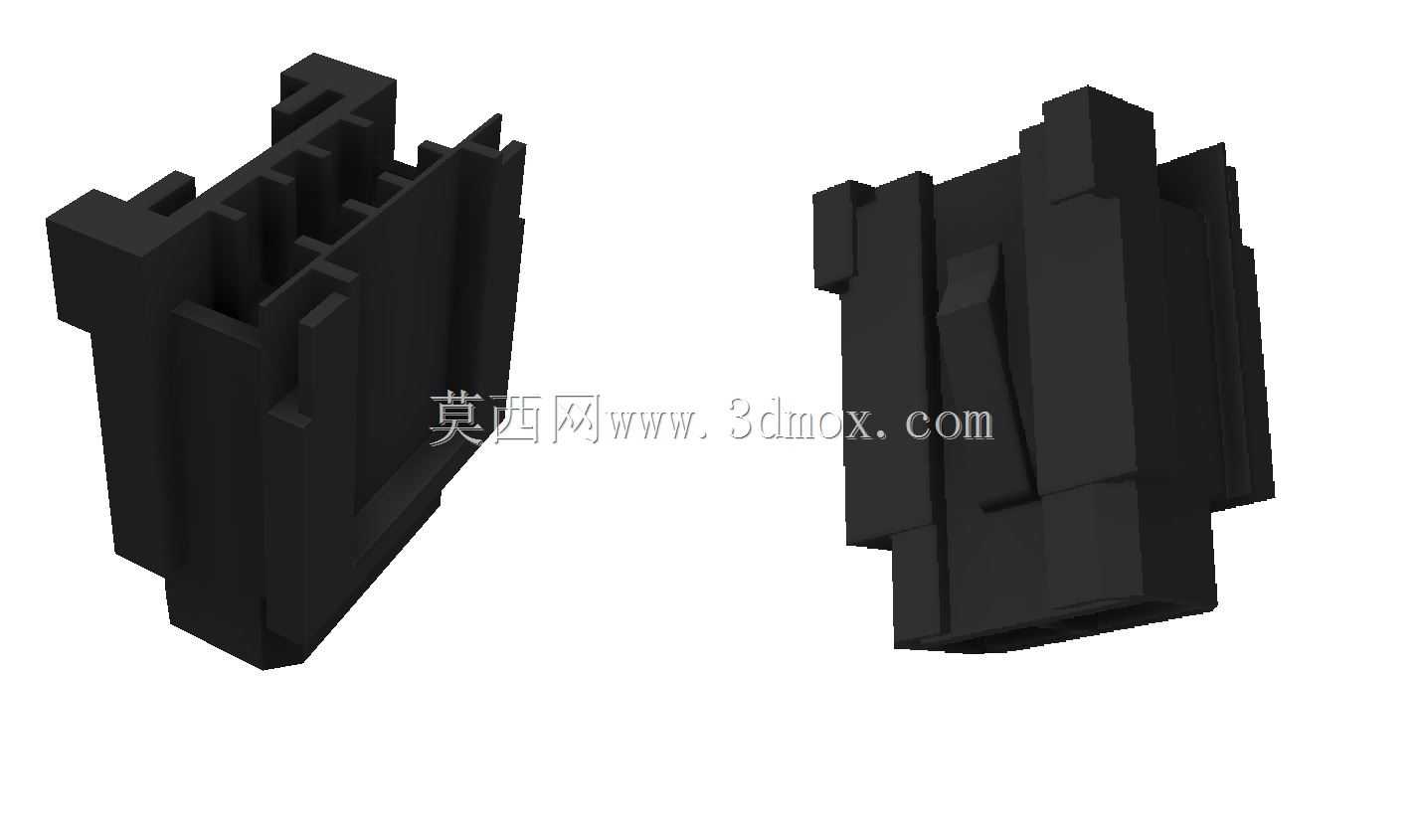

　　在汽车低压配电回路的线束集成设计中，这类保险丝固定座是车载电源分配单元里的核心连接载体，主要承担片式保险丝的夹持固定、回路绝缘隔离以及线束端对接定位的作用，常见于乘用车仪表板内侧配电盒、发动机舱边缘分线节点、新能源车型低压辅助供电回路的分线位置，需要在整车全生命周期内承受振动、温度交变、线束拉扯等复杂工况，不能出现松脱、接触不良、绝缘失效等问题。从结构设计逻辑来看，该固定座采用整体式绝缘壳体结构，主体选用耐温耐候的工程塑料注塑成型，壳体两侧设置的导向卡接结构，能够直接卡入车身钣金预制的安装卡槽或者配电盒的预留卡位，不需要额外的螺丝固定，装配时顺着导向槽推入即可到位，卡接结构自带的防退倒钩可以避免车辆长期振动导致的固定座移位，同时壳体上的定位凸台能够和对接端的护套形成精准对位，防止插装过程中出现偏斜导致的端子变形。

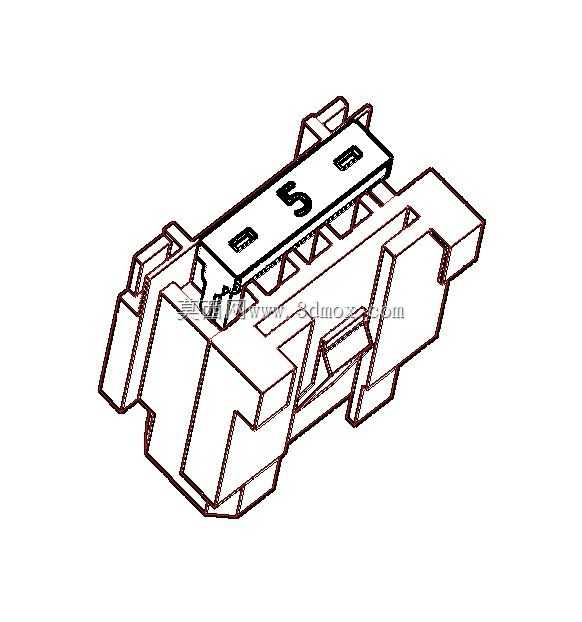

　　壳体内部的腔体按照保险丝的外形尺寸做了分区隔断，每个腔体对应一路保险丝的安装位，隔断筋的高度刚好覆盖保险丝的金属插脚区域，能够避免相邻回路之间的电弧爬电，同时腔体内部设置的弹性卡爪可以牢牢卡住保险丝的本体，即使在整车经过颠簸路面、发动机持续振动的工况下，保险丝也不会从座体中脱出，保证供电回路的连接可靠性。从安装边界来看，该固定座的外形轮廓做了切角处理，能够适配车内狭窄的布线空间，不会和周边的线束、钣金支架产生干涉，进线端的开口尺寸匹配对应线径的线束护套，出线端的插接口和保险丝的插脚间距完全匹配，插装时不需要额外调整位置，能够有效提升整车线束装配的作业效率。

　　在电气性能设计上，壳体材料的绝缘等级满足车载低压系统的耐压要求，能够在-40℃到125℃的工作温度区间内保持结构强度和绝缘性能，不会因为长期处于发动机舱的高温环境出现壳体变形、卡爪失效的问题，同时材料本身具备一定的阻燃性能，即使回路出现过载发热的极端情况，也不会成为火源扩散的路径。在实际选型应用中，这类固定座需要匹配对应规格的MTA系列片式保险丝，座体的内部腔体尺寸严格对应保险丝的外形公差，既不会因为尺寸过紧导致保险丝插装困难，也不会因为尺寸过松出现接触间隙导致的接头发热问题，壳体外侧的防滑结构也方便售后维修时快速插拔更换保险丝，不需要借助额外的工具就能完成保险丝的更换作业。

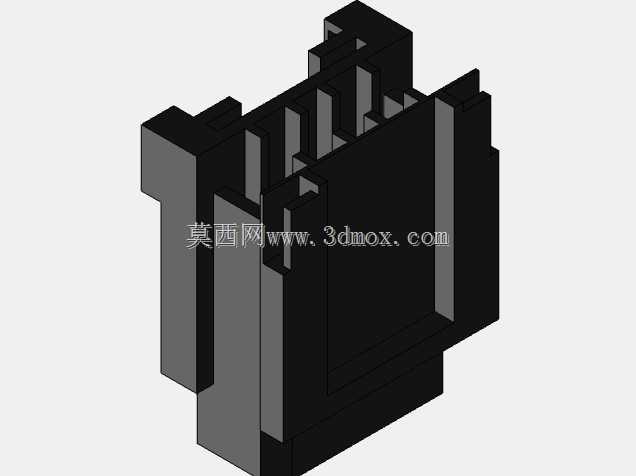

　　从建模细节来看，整个壳体的壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有的棱角位置都做了圆角过渡，既可以减少注塑时的应力集中，也能避免装配过程中尖锐棱角划伤线束绝缘层或者作业人员的手部，卡接结构的根部做了加强筋处理，能够承受多次插拔带来的应力，不会出现根部断裂的问题。
