电动汽车交流充电接口Type2公端结构

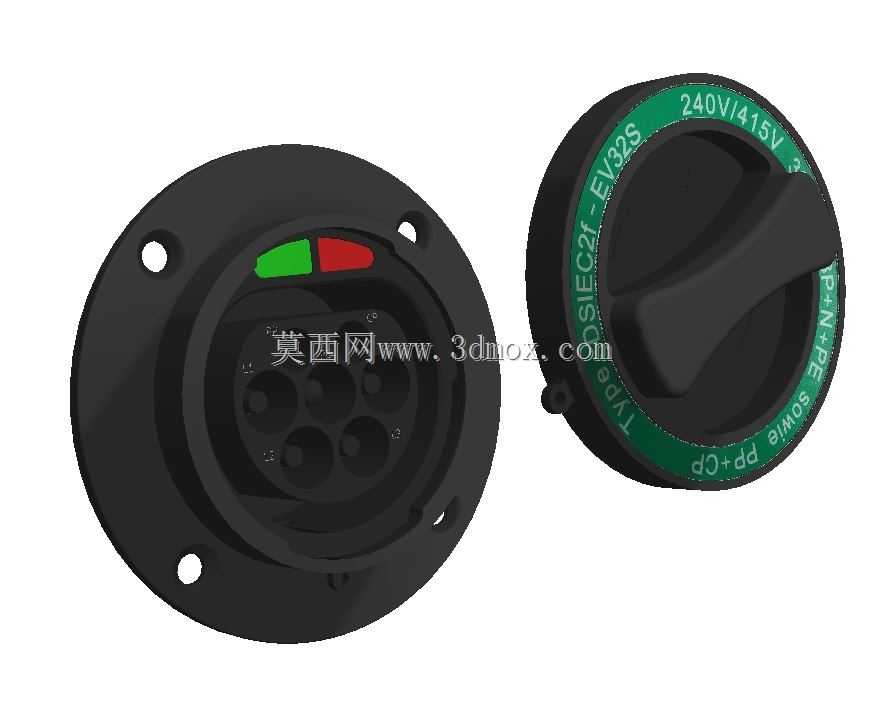

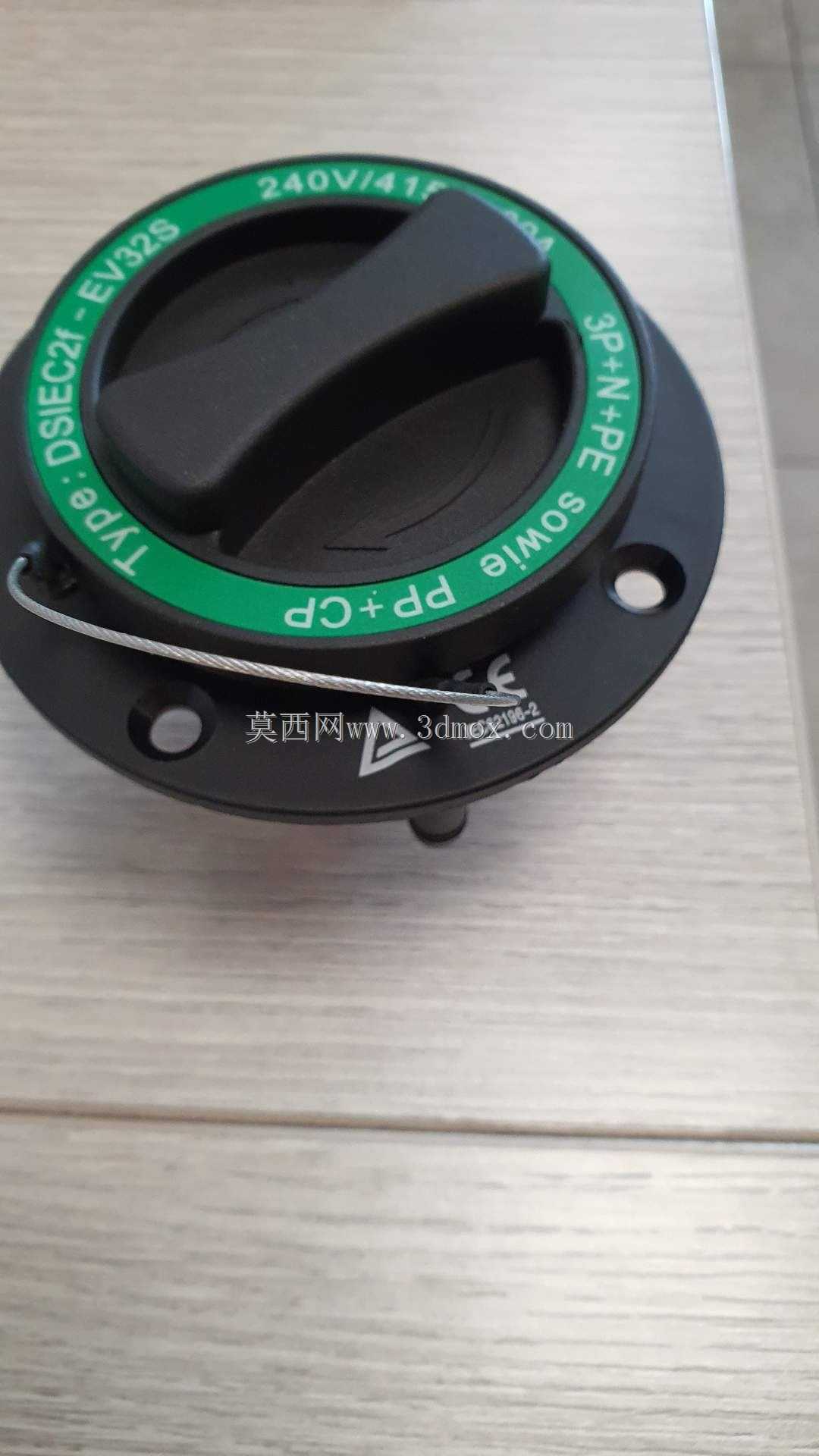

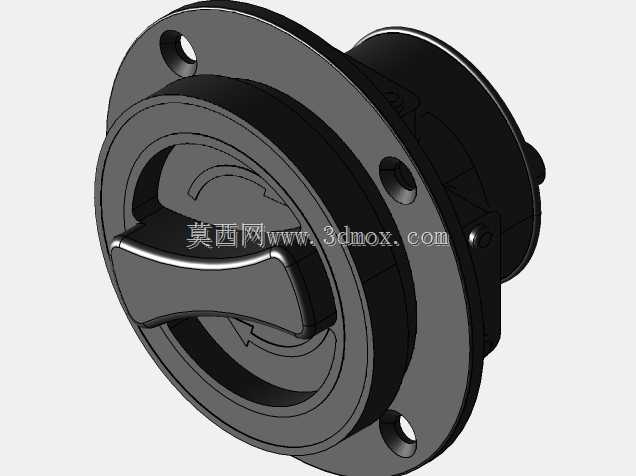

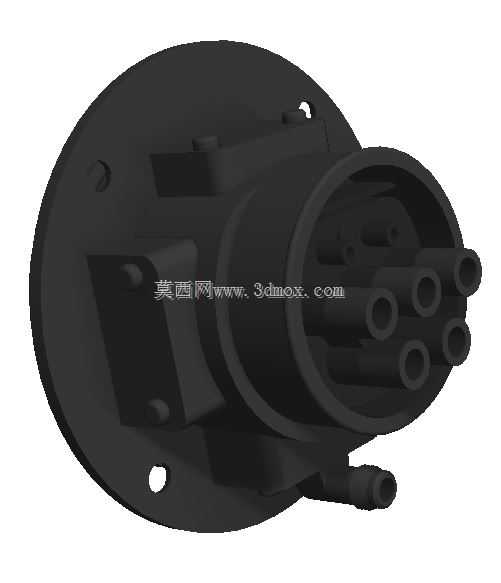

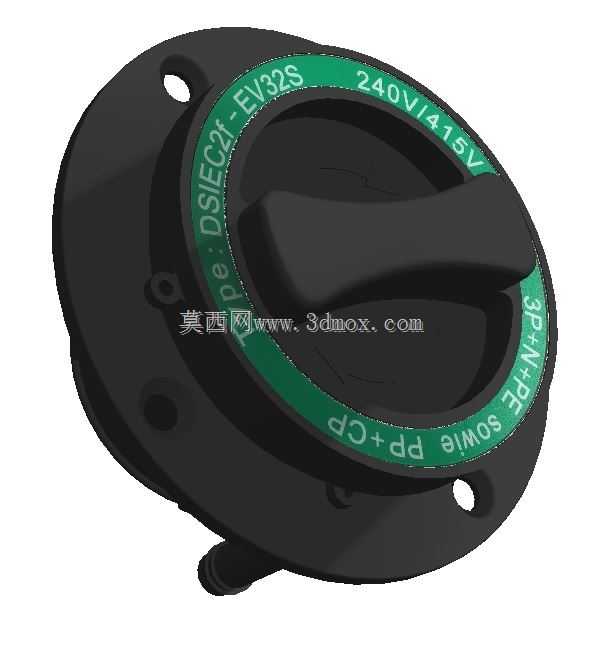

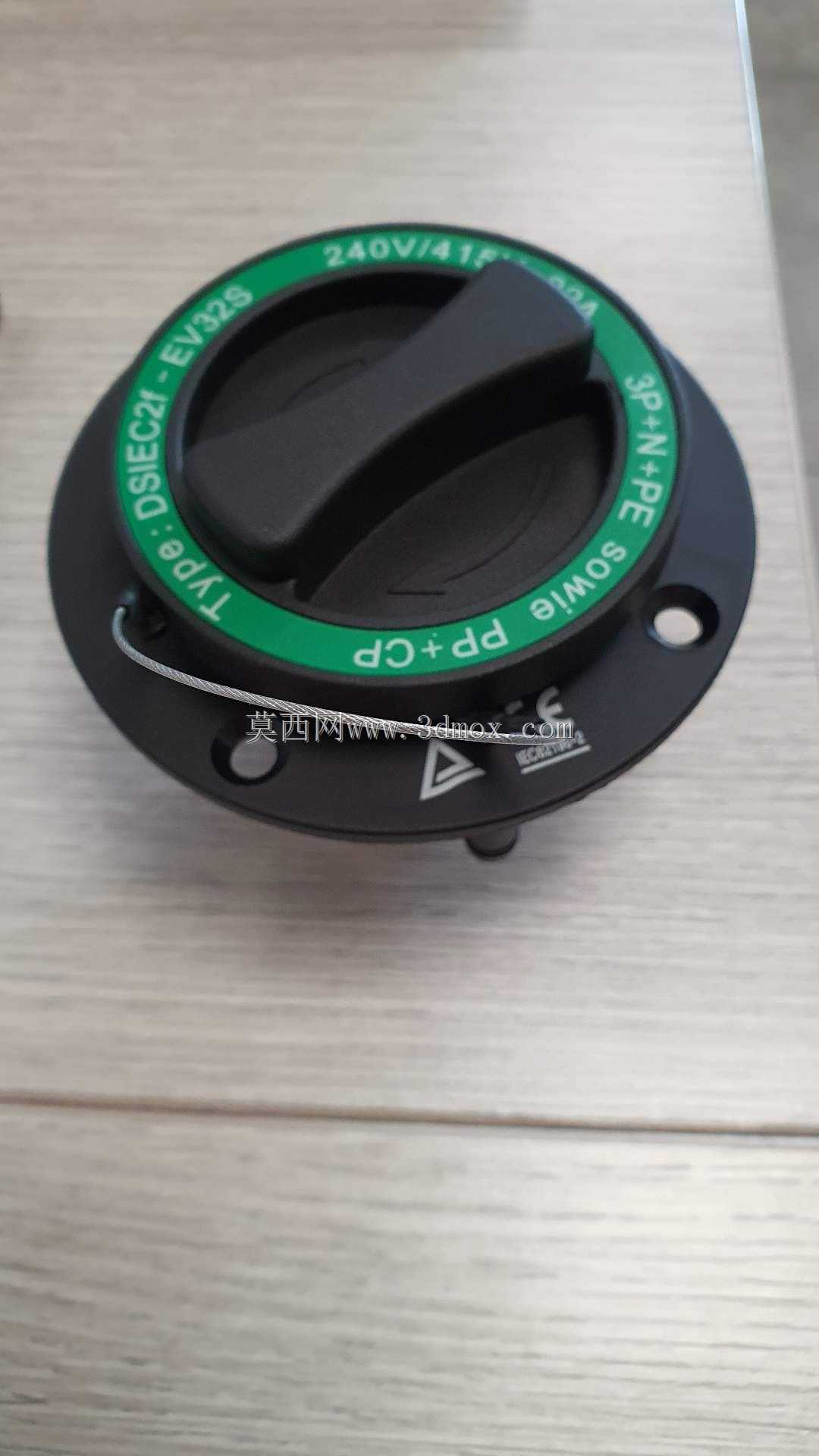

该充电接口公端主要应用于民用交流充电场景，覆盖私人家用充电桩、公共交流充电站、商用停车场配套充电设施等领域，是电动汽车与外部供电网络建立电力连接的核心交互部件，承担着交流电能传输、充电回路安全防护的核心作用，适配符合IEC62196-2标准的Type2充电体系，可满足单相及三相交流充电的电力传输需求，为车载充电机提供稳定的外部电力输入通路。在实际使用过程中，该部件作为车辆侧的充电接入端，需要频繁与充电枪完成插拔对接，因此设计阶段充分考虑了日常使用的耐磨需求与户外环境的防护能力，前端带旋钮式的防护锁止结构，在充电枪插入后可通过旋转操作完成机械锁止，避免充电过程中连接松脱引发的供电中断、接触打火等安全隐患，非充电状态下可通过配套防护盖封闭接口，阻挡雨水、灰尘、杂物进入接口内部，保障接触端子的导电性能与使用寿命。产品整体采用法兰盘式安装结构，安装面预留三个对称分布的固定孔位，可直接通过螺栓固定在车辆侧围的充电口安装基座上，安装边界贴合车身曲面设计，突出安装面的主体结构高度适配常规车型充电舱的内部空间余量，不会与充电舱盖板、内部走线产生干涉，接口外圈的标识环清晰标注了额定电压范围、极柱配置等核心参数，便于运维人员快速识别接口规格。设计过程中针对端子布局做了优化，3P+N+PE的极柱排布符合通用交流充电的相位标准，PP、CP信号端子独立设置在接口边缘区域，实现电力传输与信号通讯的物理隔离，避免强电对充电控制信号产生电磁干扰，接口内部的导向结构可引导充电枪以正确角度插入，减少盲插过程中对端子的磕碰损伤，外壳主体采用高强度绝缘阻燃材料制作，具备优异的抗冲击、耐老化、绝缘性能，可适配-40℃到85℃的工作环境温度范围，满足不同气候区域的车载使用要求，旋钮操作的阻尼力度经过反复调校，既保证锁止状态的连接可靠性，又能让用户以适中的力度完成解锁与锁止操作，提升日常充电的使用体验。
