法兰联轴器传动连接构件设计

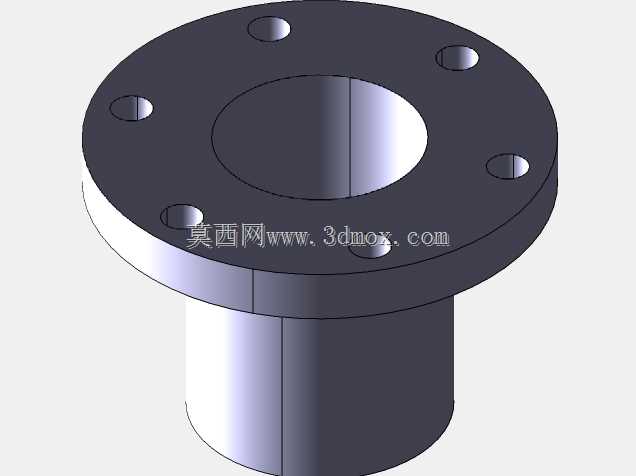

法兰联轴器是机械传动系统中应用极为广泛的刚性轴系连接构件，主要承担两根轴之间的扭矩传递、同轴度维持功能，常见于各类工业传动场景，涵盖输送设备、泵组、风机、减速机配套传动链路，以及中小型机床的主轴与动力输出端连接环节，在重载、平稳传动需求的工况下具备稳定的表现。这类联轴器依靠成对法兰盘的端面贴合实现刚性连接，两个法兰盘分别通过键连接固定在主动轴与从动轴的轴端，再沿法兰圆周均匀布置的螺栓孔穿入紧固螺栓，将两个法兰盘锁紧为整体，以此传递运动与扭矩，相比其他柔性联轴器，法兰联轴器不存在传动间隙，传动精度更高，能够承受更大的扭矩载荷，同时结构简单可靠，日常维护仅需定期检查螺栓预紧力即可，运维成本极低。在设计层面，这款法兰联轴器首先围绕轴系的同轴度保障做了结构优化，法兰盘的止口结构采用精准的凸凹配合设计，安装时两个法兰的凸台与凹槽相互嵌合，能够快速实现两根轴的初步对中，大幅降低现场安装的找正难度，避免因安装偏心导致的轴系振动、轴承磨损过快问题。法兰盘的盘体厚度结合额定传递扭矩做了等强度设计，在螺栓孔周边做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，盘体外缘做了圆弧倒角处理，既消除加工锐边带来的安全隐患，也能减少高速旋转时的风阻与动平衡偏差。从安装边界来看，这款法兰联轴器的轴向安装尺寸紧凑，不会占用过多轴端的轴向空间，适配多数常规轴径的动力输出端安装需求，法兰圆周的螺栓孔采用等角度均匀分布，孔位公差严格控制，保证螺栓穿装时无卡滞，锁紧后各螺栓受力均匀，避免单个螺栓过载断裂的风险。在实际使用场景中，这类法兰联轴器尤其适用于对传动刚性要求高、轴系对中精度能够得到保障的工况，比如固定安装的工业泵组与电机的直连传动，生产线输送辊道的轴段连接，以及各类固定式传动设备的动力链路衔接，能够在长期连续运转的工况下保持稳定的传动性能，不会出现传动滞后、扭转间隙过大的问题。同时法兰联轴器的零件构成简单，主要包含两个配对法兰盘、连接螺栓、防松垫圈以及轴端固定键，备件采购与替换十分便捷，不需要复杂的专用工具即可完成拆装更换，能够有效缩短设备检修的停机时间，在各类通用工业传动场景中具备极高的实用价值。
