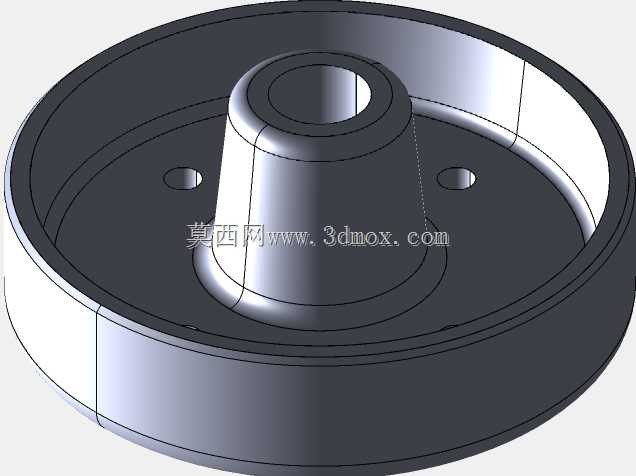

带锥台轮毂盘类机械零件结构设计

该盘类带锥台轮毂的零件，属于典型的回转类机械传动配套构件，主要应用在中小载荷的动力传递、转动支撑场景中，常见于小型输送设备的从动轮组、轻工机械的张紧轮组件、手动操作机构的手轮基体等位置，承担安装固定转轴、传递周向扭矩、为外圈配套件提供安装基准的核心作用。从实际使用场景来看，这类零件多安装在设备的外露转动部位，既需要保证与转轴的配合精度，也要兼顾外圈包覆层或者配套轮缘的安装定位，同时盘面的对称小孔可用于安装定位销或者紧固螺钉，防止零件与转轴之间出现周向打滑，保障转动过程的同步性。在功能特性上，该零件采用中心锥台加高的结构设计，相比平直盘面的轮盘，锥台结构能够有效提升中心轴孔部位的结构强度，分散转轴传递来的径向载荷，避免薄壁盘面在受载时出现应力集中导致的变形；外圈的加厚轮缘设计，既可以为后续包覆橡胶、尼龙等耐磨外层提供足够的嵌装空间，也能提升零件整体的抗形变能力，在承受侧向压力时不易出现轮缘翘曲。设计思路上，整体遵循回转类零件的同轴度设计原则，所有结构均围绕中心轴孔的轴线做对称布局，中心轴孔根据常用的光轴配合公差设计，可适配标准直径的圆轴安装；锥台与盘面采用大圆角过渡，减少机加工过程中的应力残留，也降低使用过程中应力集中引发的开裂风险；盘面的两个对称小孔采用等径等距设计，既可以穿装紧固螺钉实现轴与盘的周向固定，也可作为动平衡调整的工艺孔，在零件完成机加工后通过去重方式实现转动过程的动平衡，降低高速转动时的振动噪音。从安装边界来看，零件的最大外圆尺寸决定了配套轮缘的包覆内径，中心轴孔的深度与锥台高度匹配对应转轴的插入长度，盘面的安装孔位置距离中心轴线的尺寸，适配标准规格的紧定螺钉安装空间，整体安装时无需额外加工复杂的配套定位结构，直接将轴穿入中心孔后，通过两个对称孔拧入紧定螺钉即可完成固定，外圈可根据使用需求直接套装橡胶圈、齿轮圈等配套件，适配多种不同的使用场景，既可以作为转动轮的基体使用，也可作为简易手轮的主体结构，在手动调节机构中带动转轴实现角度调整，整体结构简洁，加工工艺性好，适合采用车削结合钻削的常规机加工工艺完成制造，无需特殊的工装夹具即可实现批量生产。
