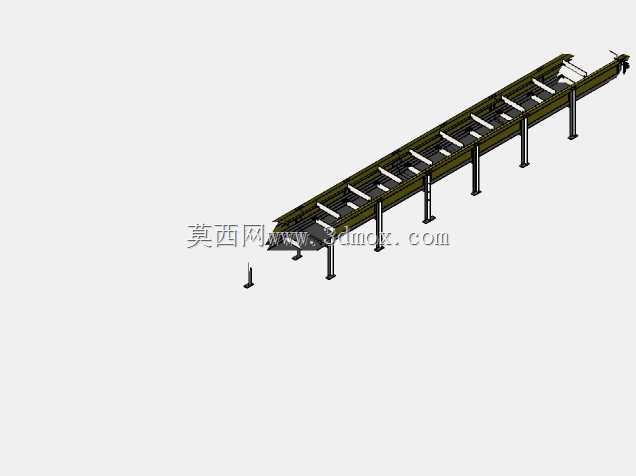

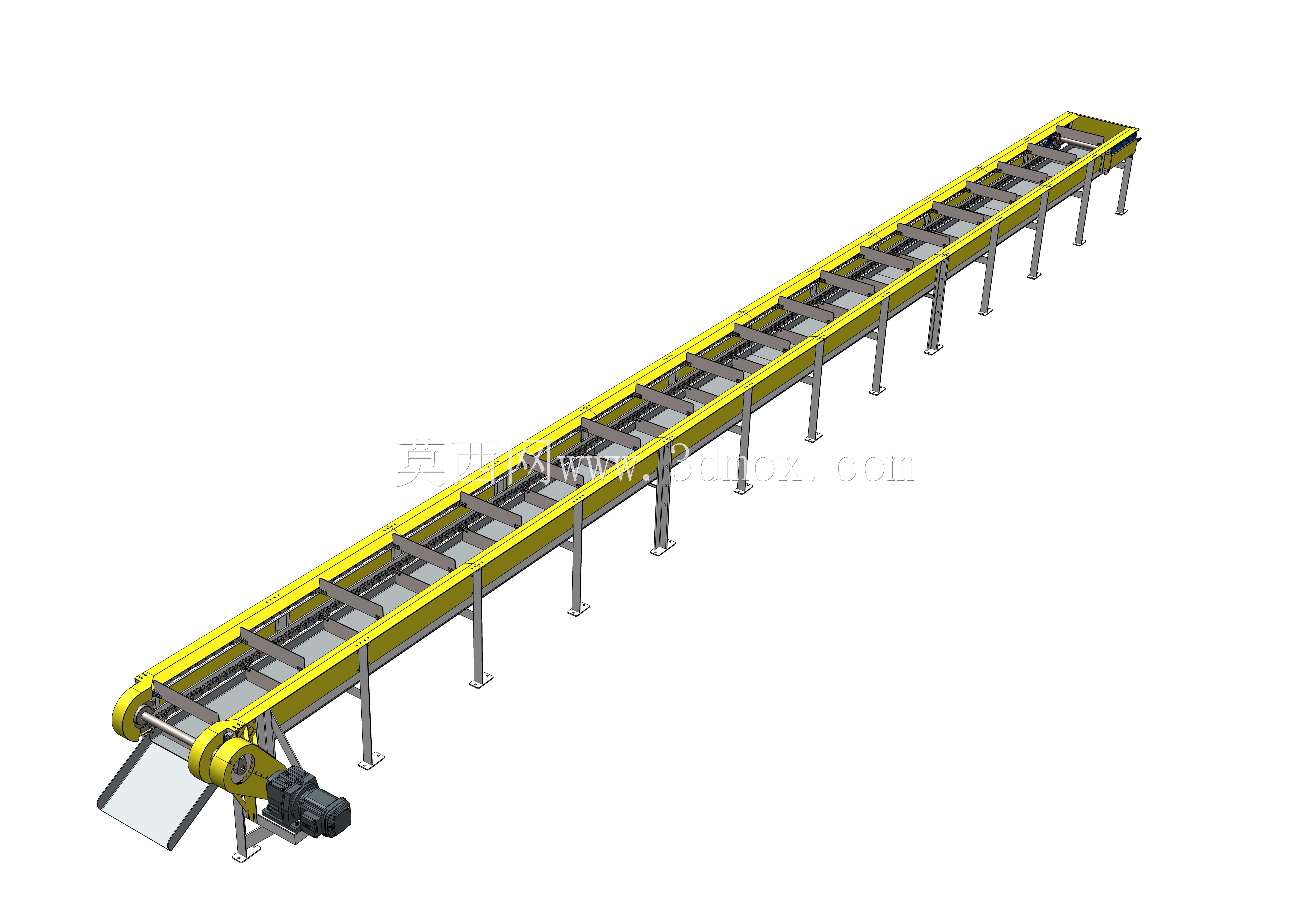

长距离槽式散料刮板输送设备结构

这款槽式刮板输送设备主要面向矿山、煤炭、粮食加工、建材生产、化工原料转运等散状物料处理场景，可在室内外生产厂区、仓储转运节点完成散料的长距离水平连续输送作业，适配粉状、颗粒状、小块状的各类无强粘性散料，能够在常规生产环境下稳定完成物料从进料端到出料端的定向转运，衔接上下游破碎、筛分、包装、堆存等生产工序，减少人工转运的劳动强度与物料撒漏损耗。设备整体采用长条形槽体作为物料承载主体，槽体边缘设置加高挡边结构，可避免输送过程中散料从侧边撒落，适配大输送量的作业需求；内部配套闭环运行的刮板链条组件，通过驱动端的动力输出带动刮板沿槽底匀速移动，持续推动槽内物料向出料端行进，刮板与槽底的间隙经过合理设计，既可以减少运行过程中的卡滞磨损，也能避免大量物料残留于槽底。驱动单元布置在设备的出料端一侧，采用直连驱动的布局形式，动力传递路径短，运行震动小，同时预留了检修操作空间，方便日常对驱动部件、传动组件进行维护保养；设备底部沿长度方向均匀布置多组支撑立柱，可根据现场安装地面的平整度调整支撑高度，保证整机槽体处于水平安装状态，避免因机身倾斜导致的物料偏载、链条跑偏问题。设计过程中优先考虑了设备的运行稳定性与安装适配性，整机采用模块化分段拼接结构，可根据现场实际输送距离需求调整拼接段数，灵活适配不同厂区的场地布局，无需对整体结构进行大规模改动；槽体内部的导轨组件对刮板链条起到全程导向支撑作用，避免长距离运行过程中链条出现下垂、跑偏、脱轨等故障，延长易损部件的更换周期。设备进料端设置倾斜导料结构，可顺畅承接上游设备落下的物料，避免物料直接冲击刮板与槽体造成结构变形；出料端设置敞口卸料结构，可直接衔接下游料斗、输送设备或者仓储容器，完成物料的顺畅转卸。整机宽度方向尺寸紧凑，可在狭窄的厂区通道内完成布置安装，支撑立柱的安装点位经过载荷计算，可承受满载物料状态下的整体重量，无需额外制作复杂的安装基础，降低现场施工的成本与周期；运行过程中刮板移动速度经过合理匹配，既可以保证输送效率满足生产线产能需求，也能避免速度过快导致的物料扬尘、撒落问题，适配对作业环境有一定防尘要求的生产场景。
