管材加工产线弯管自动送料设备结构

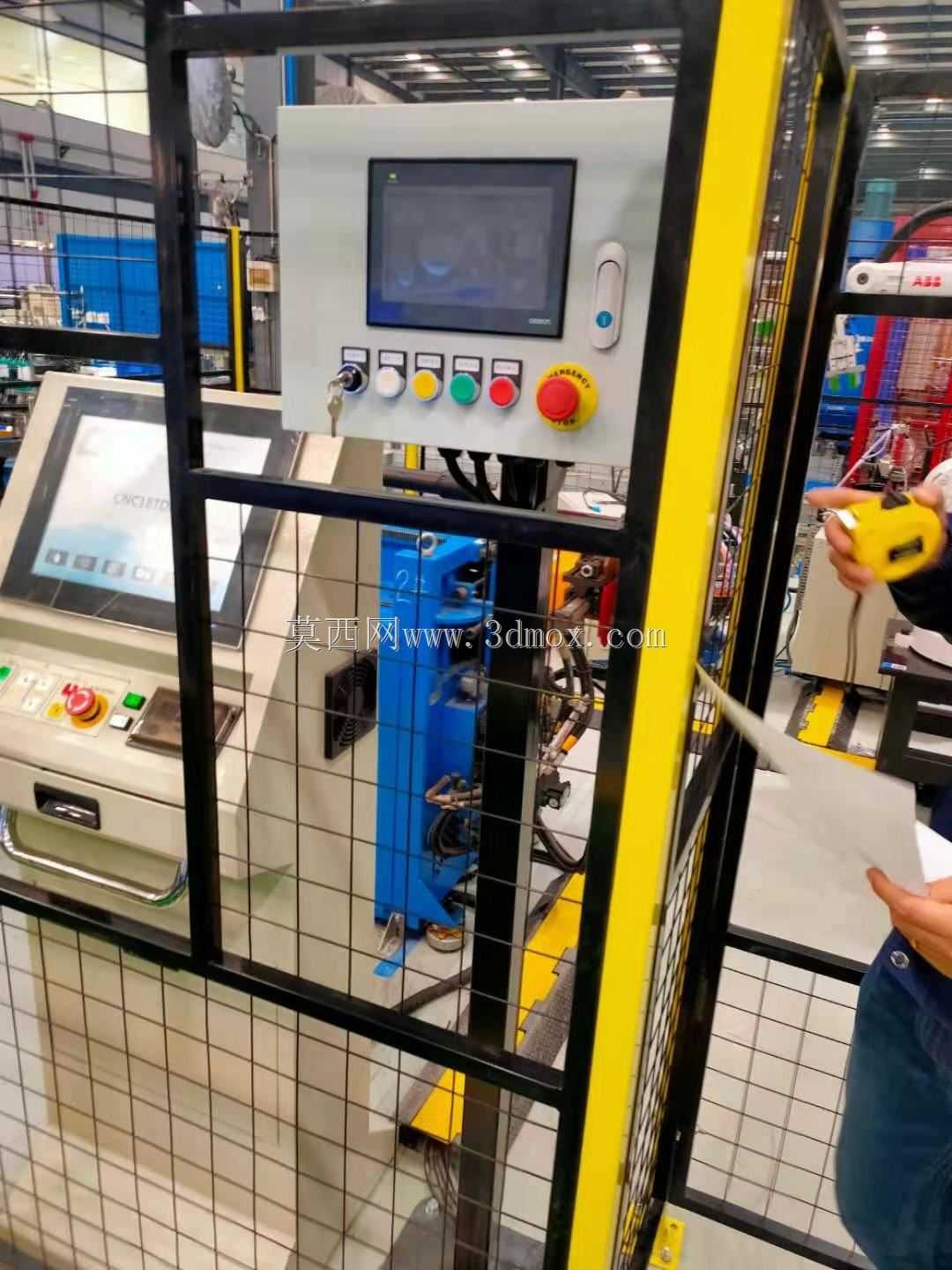

该设备主要应用于金属管材加工制造场景，适配各类圆管、方管、异型管的自动化弯管作业工序，是弯管加工单元前端的核心配套装置，可直接对接数控弯管主机，替代传统人工上料、送进的作业模式，解决人工送料精度差、效率低、长管材搬运安全风险高的行业痛点，广泛覆盖五金管件、汽车管路、家具金属框架、健身器材管材构件的批量加工产线，能够适配多规格长度、不同截面尺寸的金属管材送料需求，大幅提升弯管工序的连续作业能力。设备整体采用落地式安装布局，外围配置网格防护围栏结构，将设备运动作业区域与人员操作区域做物理隔离，围栏预留安全检修门与急停触发联动结构，避免人员误入运动区间引发安全事故，操作面板区域设置在围栏外侧的人员易操作位置，无需进入防护区间即可完成参数调整、作业启停等操作，符合工业设备安全设计规范。设备的核心功能是完成管材的自动上料、定长送进、角度对位配合，内置的输送夹持机构可根据管材外径调整夹持力度，避免管材表面出现夹痕或送进打滑问题，送进路径配置导向支撑结构，针对长管材送进过程中易出现的下垂、偏摆问题做专项优化，保证送进位置精度满足弯管工序的公差要求，配合弯管主机的动作节拍完成逐段送进，实现连续多弯位的管材自动化加工。设计过程中优先考虑产线适配性，整体安装边界预留与主流数控弯管设备的对接接口，底部设置可调式支撑脚杯，可根据现场地面平整度调整设备水平度，也可适配不同高度的弯管主机进料口高度；操作面板集成触控显示屏与实体操作按键，急停按钮采用醒目红色大尺寸设计，排布在操作区域最易触碰的位置，功能按键按照操作频次做分区排布，降低操作人员的误触概率；电气控制元件集成在设备内部的密封安装腔体内，避免车间加工产生的金属碎屑、切削液飞溅进入元件区域引发故障，设备走线全部采用内置线槽排布，无外露线缆，既提升现场作业的安全性，也减少日常清洁维护的工作量。设备的输送路径做耐磨处理，长期与金属管材接触的部位采用可更换的耐磨衬条设计，后期维护仅需更换磨损衬条即可，无需整体更换结构件，降低长期使用的维护成本，整体结构兼顾作业效率、操作安全与维护便利性，可直接融入现有管材加工产线完成自动化升级改造。
