液压外骨骼动力装载机机械结构设计

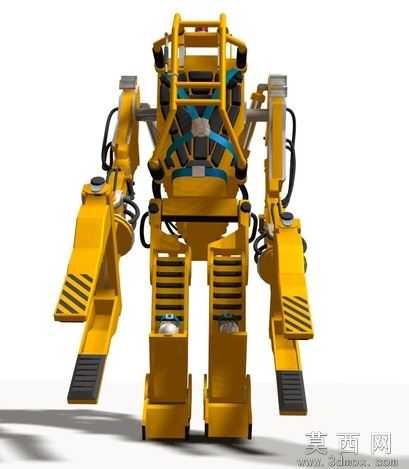

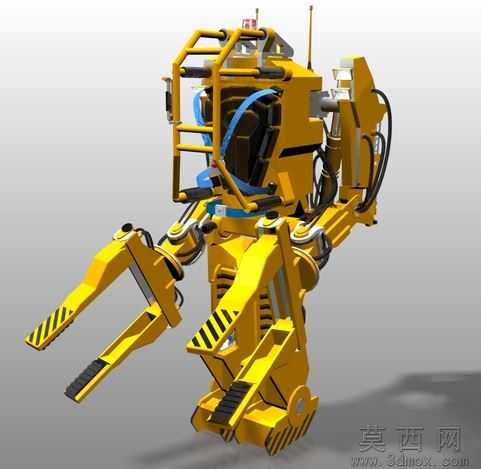

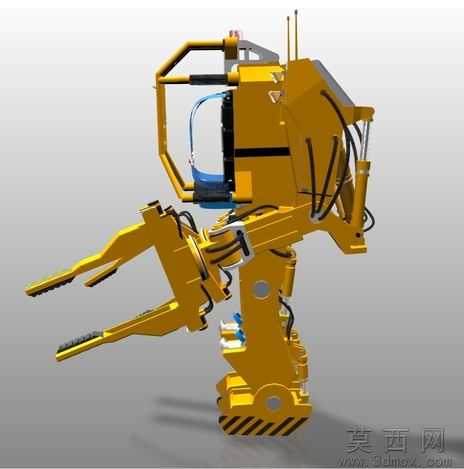

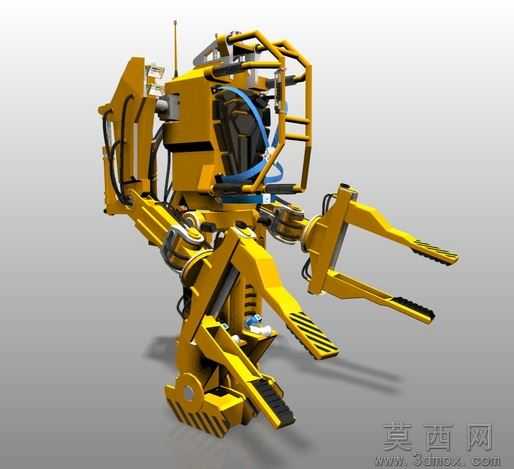

本模型为仿生液压驱动动力装载机外骨骼装备，建模过程遵循自顶向下的正向设计逻辑，首先完成整机运动包络边界的草绘定义，确定站立姿态下整机高度、作业臂最大伸展距离、足部支撑跨距等核心边界参数，再逐层拆分躯干主框架、双作业机械臂、双行走支撑腿、液压管路排布、驾驶防护舱五大子装配模块，每个子模块单独完成零件建模后通过标准配合、高级机械配合完成总装约束，全程校验运动干涉情况，确保所有关节活动范围内无零件碰撞问题。参数设计阶段严格匹配液压工程机械的载荷配比要求，单臂夹持端额定载荷按照1.2倍安全系数设定，液压油缸的缸径、杆径、行程参数均参考通用重载液压元件选型标准，关节铰接点的位置经过运动学仿真优化，保证机械臂在抬升、夹持、下放全行程内的力臂输出平稳，足部支撑结构采用加宽防滑踏板设计，支撑面的接地比压参数适配硬质工地路面的承载要求，整机重心位置经过多轮调整，确保满载作业姿态下的静态稳定性系数满足工程机械安全规范。渲染材质环节针对不同零部件做了精细化材质分配，主体承载框架采用工程黄哑光金属漆材质，还原真实工程机械的涂装质感，液压油缸活塞杆做抛光镀铬金属材质处理，高压输油管路采用深蓝色耐油橡胶材质，铰接销轴、紧固螺栓等标准件做镀锌防锈金属质感，驾驶舱防护框架做黑色磨砂金属材质，渲染输出时添加了柔和的环境漫反射与地面接触阴影，完整呈现装备的厚重工业质感与结构细节。结构原理上采用全液压驱动方案，躯干主框架为核心承载基体，双作业机械臂对称布置在躯干前部，每只机械臂设置大臂抬升、小臂屈伸、末端夹爪开合三个液压驱动自由度，双行走支撑腿布置在躯干下部，每条腿设置髋部摆动、膝部屈伸、足部调平三个液压驱动自由度，所有液压管路沿框架内侧规整排布接入主控阀组，末端夹爪采用平行开合的重载夹持结构，齿面做防滑纹理处理，可适配散料、规整构件的夹持转运作业需求。软件兼容方面，模型提供STEP、IGES两种通用三维中间格式，同时附带Autodesk Inventor2010原生格式文件，可直接导入SolidWorks、UG NX、Pro/E、CATIA等主流三维机械设计软件进行编辑修改，也可导入3ds Max、Blender等渲染软件做可视化效果制作，所有格式文件均保留完整的装配层级与零件命名，无特征丢失、破面等问题，无需额外修复即可直接使用。研发教学应用层面，该模型可作为工程机械仿生设计、液压传动系统教学、外骨骼装备研发的参考案例，适合机械设计专业师生做课程设计、毕业设计的结构参考，也可作为工程机械企业研发新型多功能作业装备的概念原型参考，还可用于液压系统装配实训、机械结构运动仿真教学的演示素材，帮助学习者直观理解重载液压作业装备的结构组成与运动逻辑。
