M4卡宾枪反射抑制器SolidWorks模型

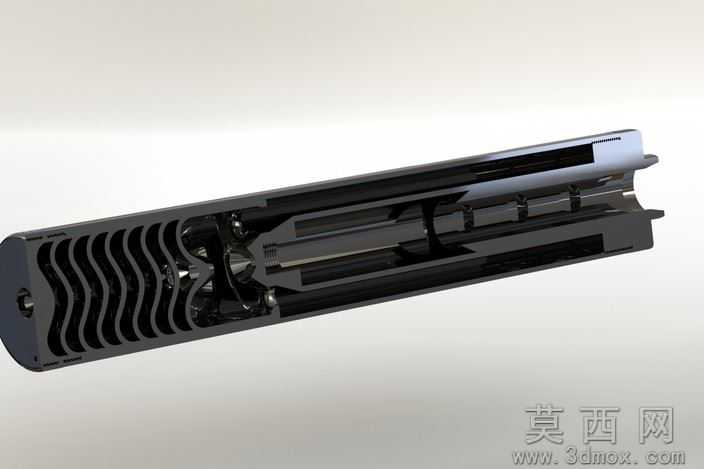

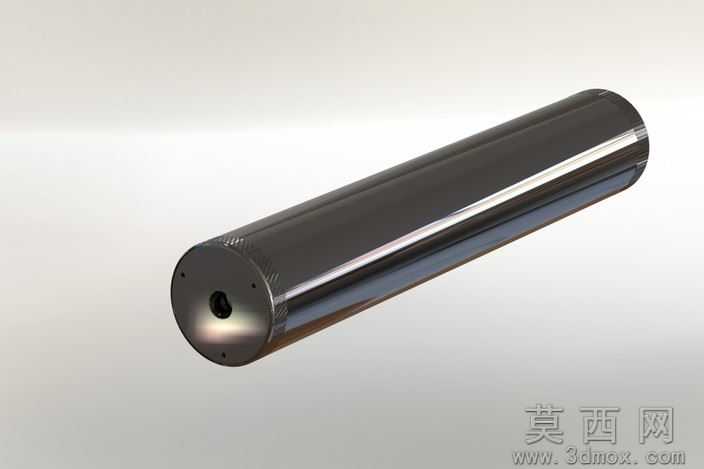

本模型为适配M4卡宾枪的反射式抑制器三维设计作品，建模阶段以真实枪械配件的实测尺寸为基准，先通过SolidWorks绘制核心腔体的二维草绘轮廓，精准定位每一层导流挡板的安装位置、倾斜角度与通气孔径，再通过拉伸、切除、阵列、螺旋扫描等特征命令完成整体结构搭建，对抑制器外壳的散热槽、内部的多级反射腔、前后端的连接螺纹等细节均做了1:1还原，建模过程中全程校验各部件的装配干涉问题，确保所有零件可完成虚拟装配，不存在尺寸冲突。参数设计上，模型严格遵循反射式抑制器的工程设计逻辑，将内部腔体划分为四级膨胀减速腔，每级腔体的容积按火药燃气膨胀比例逐级递增，导流挡板的开孔采用偏心错位设计，相邻挡板的通气孔轴线偏移量设置为3.2mm，可引导高温高压的火药燃气在腔体内形成多次折返反射，逐步消耗燃气动能、降低喷出速度，同时外壳的散热槽深度、间距均参考战术配件的通用标准，兼顾减重与散热效率，前后端的连接螺纹适配M4卡宾枪的标准枪口接口尺寸，可直接与同平台的枪械模型完成装配匹配。渲染材质方面，模型主体采用哑光发黑的高强度合金钢材质，在SolidWorks的外观编辑器中调整金属粗糙度为0.35、反射率为0.28，还原战术配件的磷化表面处理质感，内部导流挡板添加轻微的高温灼烧痕迹纹理，模拟实弹射击后的使用状态，渲染时采用三点布光方案，主光源从侧上方45度照射，突出外壳散热槽的凹凸结构与内部腔体的层次，辅助光源补亮暗部细节，最终呈现的剖切视图可清晰展示内部的多级反射结构，直观呈现消音抑制的工作原理。结构原理上，该反射抑制器不同于传统的密封式消音结构，当子弹出膛后，伴随的高温高压火药燃气首先进入第一级膨胀腔，体积快速膨胀实现第一次降压，随后燃气顺着挡板的偏心孔进入后续腔体，在折返过程中不断撞击挡板与腔壁，将燃气的轴向动能转化为紊流的热能与径向动能，经过四级腔体的逐级减速降压后，最终从前端喷出的燃气速度大幅降低，可有效削弱枪口爆音与膛口焰，同时错位挡板的设计可避免燃气直接沿轴线喷出，进一步降低后坐力与枪口上跳幅度，提升射击稳定性。软件兼容方面，本模型基于SolidWorks2011版本搭建完成，所有特征均保留完整的参数化建模历史，使用者可直接修改草绘尺寸、腔体数量、挡板角度等参数完成定制化调整，同时模型可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，也可导出STL格式用于3D打印制作验证样件，不存在特征丢失、破面等兼容性问题。研发教学应用方面，该模型可作为枪械配件设计、轻武器原理教学的直观演示案例，帮助学习者理解反射式膛口装置的工作逻辑与结构设计要点，也可作为战术装备研发的参考基础模型，用于仿真模拟不同结构参数下的消音、制退效果，同时也适用于三维建模教学中的复杂腔体零件建模练习，帮助学习者掌握阵列特征、偏心结构设计、装配干涉检查等实用建模技巧，也可作为军事题材动画、游戏制作的资产素材使用。
