激光雕刻机工作台扩展行程限位组件

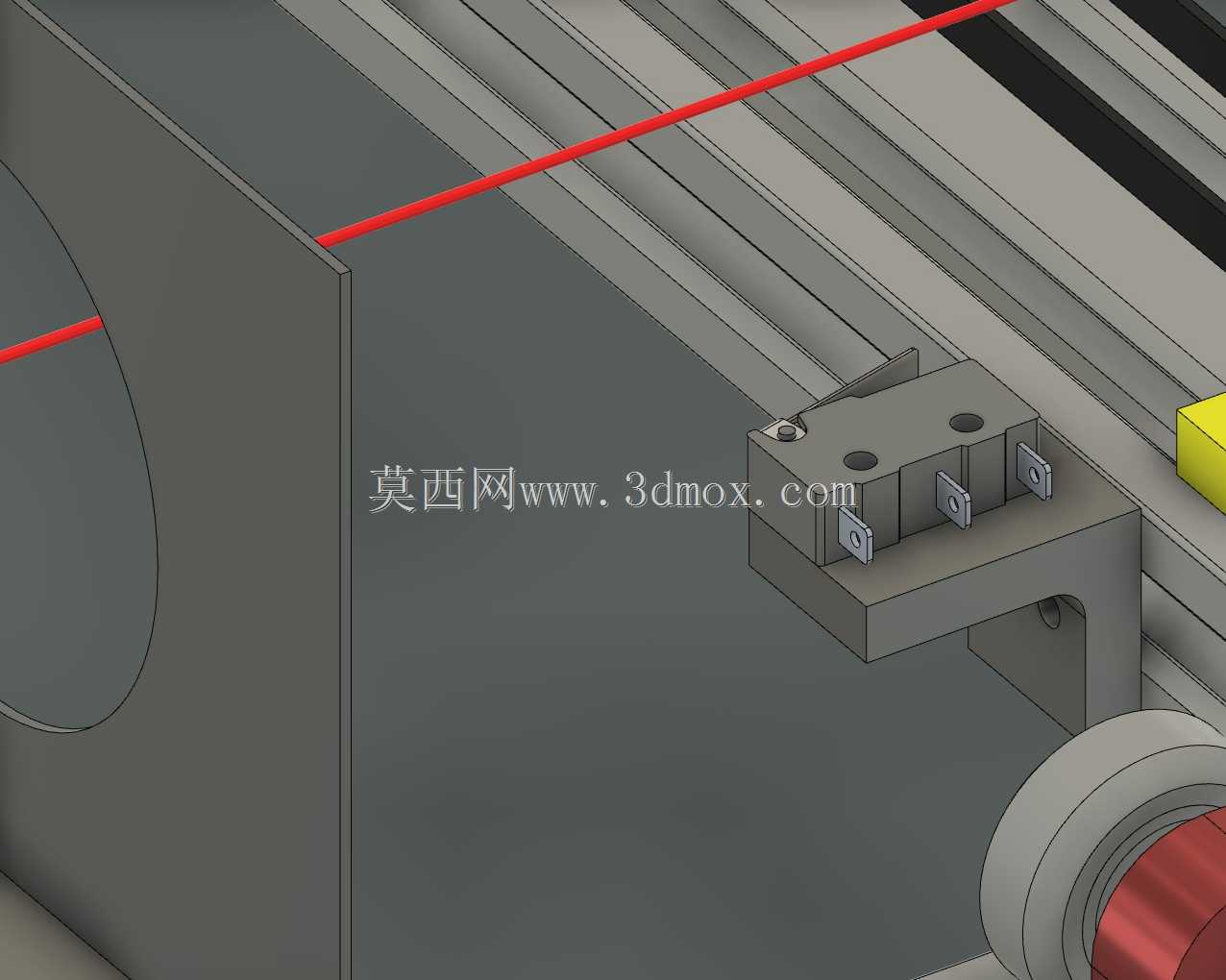

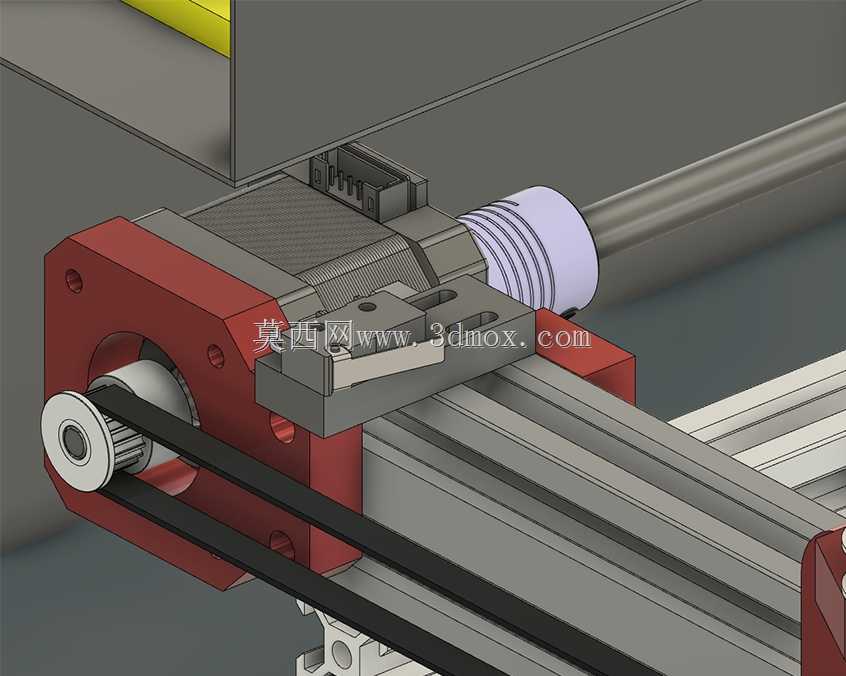

该结构组件主要面向桌面级激光加工设备的工作台扩展改造场景，适配中小功率激光雕刻、切割设备的加工行程升级需求，可解决原有设备加工幅面不足、长行程运行无可靠限位保护的痛点，在文创产品打标、薄型板材切割、工艺件蚀刻等民用及小型加工场景中，能够有效拓展设备的可加工尺寸范围，同时为扩展后的运动轴提供稳定的位置触发信号，避免运动轴超程运行造成的传动带脱落、导轨撞损、激光头错位等故障。组件核心功能为扩展加工台面的同时，在运动轴的行程极限位置设置可靠的触发式限位结构，当运动载台沿导轨运行至预设边界位置时，载台上的触发块会精准压合限位开关的触发弹片，即时向设备控制系统发送到位信号，触发运动轴减速、停止或反向回程的控制指令，为长行程扩展后的设备运行提供双重安全保障，既保留原有设备的运动控制逻辑，又无需对原有控制电路做大幅改动，适配性较强。设计过程中优先考虑安装兼容性与触发精度，支架采用L型折弯结构设计，安装面预留对应标准型材槽宽的固定孔位，可直接固定在欧标2020或4040型材的工作台框架上，无需额外加工定制连接块；三个限位开关采用并排等距布置，可分别对应X轴软限位、硬限位、原点回归三个触发点位，开关触发端朝向载台运行方向，触发弹片的伸出长度可通过开关自身的安装微调，保证触发时机的一致性，避免出现触发滞后或提前触发导致的行程浪费、限位失效问题。安装边界方面，支架整体突出型材安装面的高度控制在35mm以内，横向安装总长度为92mm，不会侵入激光头的垂直运动空间，也不会与扩展后的工作台面、传动带轮组产生运动干涉；触发块采用斜面导向设计，与限位弹片接触时为渐进式压合，避免刚性碰撞损坏开关触点，同时红色标识的激光光路边界提示线，可帮助操作人员快速识别激光加工的安全边界，在上下料时规避激光直射风险。整体结构采用模块化设计，所有连接部位均采用标准紧固件固定，无需焊接或粘接固定，用户可根据自身设备的型材规格、行程长度调整支架的安装位置，也可根据实际需求增减限位开关的数量，适配不同改造方案的使用需求。
